Юрий Зудбинов - Азбука ЭКГ

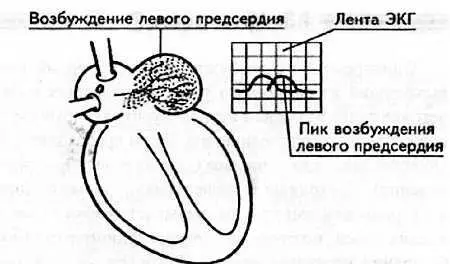

Рис. 4. Возбуждение левого предсердия и его графическое изображение

Отображая возбуждения обоих предсердий, электрокардиографический аппарат суммирует оба пика возбуждения и записывает графически на ленте зубец Р.

Рис. 5. Зубец Р

Таким образом, зубец Рпредставляет собой суммационное отображение прохождения синусового импульса по проводящей системе предсердий и поочередное возбуждение сначала правого (восходящее колено зубца Р), а затем левого (нисходящее колено зубца Р) предсердий.

Одновременно с возбуждением предсердий импульс, выходящий из синусового узла, направляется по нижней веточке пучка Бахмана к атриовентрикулярному (предсердножелудочковому) соединению. В нем происходит физиологическая задержка импульса (замедление скорости его проведения). Проходя по атриовентрикулярному соединению, электрический импульс не вызывает возбуждения прилежащих слоев, поэтому на электрокардиограмме пики возбуждения не записываются. Регистрирующий электрод вычерчивает при этом прямую линию, называемую изоэлектрической линией.

Оценить прохождение импульса по атриовентрикулярному соединению можно во времени (за сколько секунд импульс проходит это соединение). Таков генез интервала P-Q.

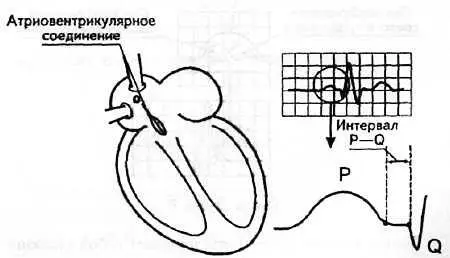

Рис. 6. Интервал Р- Q

Продолжая свой путь по проводящей системе сердца, электрический импульс достигает проводящих путей желудочков, представленных пучком Гиса, проходит по этому пучку, возбуждая при этом миокард желудочков.

Этот процесс отображается на электрокардиограмме формированием (записью) желудочкового комплекса QRS.

Следует отметить, что желудочки сердца возбуждаются в определенной последовательности.

Сначала, в течение 0,03 с возбуждается межжелудочковая перегородка. Процесс ее возбуждения приводит к формированию на кривой ЭКГ зубца Q.

Рис. 7. Возбуждение межжелудочковой перегородки (зубец Q)

Затем возбуждается верхушка сердца и прилегающие к ней области. Так на ЭКГ появляется зубец R. Время возбуждения верхушки в среднем равно 0,05 с.

Рис. 8. Возбуждение верхушки сердца (зубец R)

И в последнюю очередь возбуждается основание сердца. Следствием этого процесса является регистрация на ЭКГ зубца S. Продолжительность возбуждения основания сердца составляет около 0,02 с.

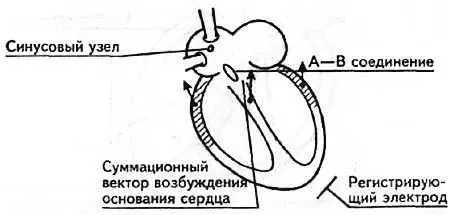

Рис. 9. Возбуждение основания сердца (зубец S)

Вышеназванные зубцы Q, Rи Sобразуют единый желудочковый комплекс QRSпродолжительностью 0,10 с.

Охватив возбуждением желудочки, импульс, начавший путь из синусового узла, угасает, потому что клетки миокарда не могут долго оставаться возбужденными. В них начинаются процессы восстановления своего первоначального состояния, бывшего до возбуждения.

Процессы угасания возбуждения и восстановление исходного состояния миокардиоцитов также регистрируются на ЭКГ.

Электрофизиологическая сущность этих процессов очень сложна, здесь большое значение имеет быстрое вхождение ионов хлора в возбужденную клетку, согласованная работа калий-натриевого насоса, имеют место фаза быстрого угасания возбуждения и фаза медленного угасания возбуждения и др. Все сложные механизмы этого процесса объединяют обычно одним понятием — процессы реполяризации. Для нас же самое главное то, что процессы реполяризации отображаются графически на ЭКГ отрезком S- Ти зубцом Т.

Рис. 10. Процессы возбуждения и реполяризации миокарда
