Записывая разность потенциалов между двумя точками — правой руки и левой руки, один из основоположников электрокардиографии Эйнтховен (Einthoven, 1903) предложил такую позицию двух регистрирующих электродов назвать первой стандартной позицией (или первым отведением), обозначая ее римской цифрой I.

Разность потенциалов, определенная между правой рукой и левой ногой, получила название второй стандартной позиции регистрирующих электродов (или второго отведения), обозначается римской цифрой II.

При позиции регистрирующих электродов на левой руке и левой ноге ЭКГ записывается в третьем (III) стандартном отведении.

Если мысленно соединить между собою места наложения регистрирующих электродов на конечностях, мы получим треугольник, названный в честь Эйнтховена.

Как вы убедились, для записи ЭКГ в стандартных отведениях используют три регистрирующих электрода, накладываемых на конечности. Чтобы не перепутать их при наложении на руки и ноги, электроды окрашиваются разными цветами.

Электрод красного цвета прикрепляется к правой руке, электрод желтого цвета — к левой; зеленый электрод фиксируется на левой ноге. Четвертый электрод, черный, является заземлением пациента и накладывается на правую ногу.

Обратите внимание: при записи электрокардиограммы в стандартных отведениях регистрируется разность потенциалов между двумя точками электрического поля. Поэтому стандартные отведения называют еще и двуполюсными, в отличие от однополюсных (униполярных) отведений.

При однополюсном отведении регистрирующий электрод, обозначаемый латинской буквой V, определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведен) и гипотетическим электрическим нулем (заземлением).

Устанавливая регистрирующий однополюсный электрод Vв позицию на правую ( Right) руку, записывают электрокардиограмму в отведении VR.

При позиции регистрирующего униполярного электрода на левой ( Left) руке ЭКГ записывается в отведении VL.

Зарегистрированную электрокардиограмму при позиции электрода на левой ноге ( Foot) обозначают как отведение VF.

Однополюсные отведения от конечностей отображаются графически на ЭКГ маленькими по высоте зубцами вследствие небольшой разности потенциалов. Поэтому для удобства расшифровки их приходится усиливать.

Усиленный — по-английски — « augmented », первая буква « а». Добавляя ее к обозначению каждого из рассмотренных однополюсных отведений, получаем их полное название — усиленные однополюсные отведения от конечностей aVR, aVLи aVF. В их названии каждая буква имеет смысловое значение:

а— усиленный (от augmented );

V— однополюсный регистрирующий электрод;

R— месторасположение электрода на правой ( Right) руке;

L— месторасположение электрода на левой ( Left) руке;

F— месторасположение электрода на ноге ( Foot).

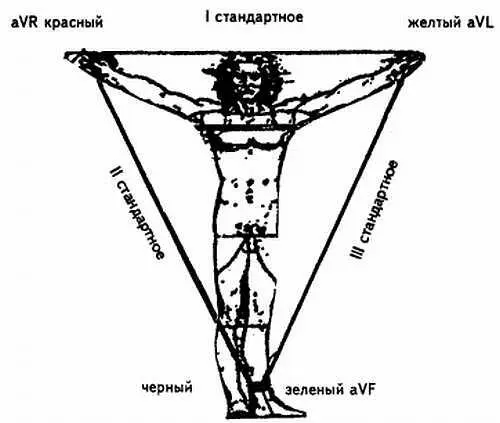

Рис. 24. Система отведений

Помимо стандартных и однополюсных отведений от конечностей, в электрокардиографической практике применяются еще и грудные отведения.

При записи ЭКГ в грудных отведениях регистрирующий однополюсный электрод прикрепляется непосредственно к грудной клетке. Электрическое поле сердца здесь наиболее сильное, поэтому нет необходимости усиливать грудные униполярные отведения. Но не это главное.

Главное в том, что грудные отведения, как отмечалось выше, регистрируют электрические потенциалы с другой окружности электрического поля сердца.

Так, для записи электрокардиограммы в стандартных и однополюсных отведениях потенциалы регистрировались с окружности электрического поля сердца, расположенной во фронтальной плоскости (электроды накладывались на руки и на ноги).

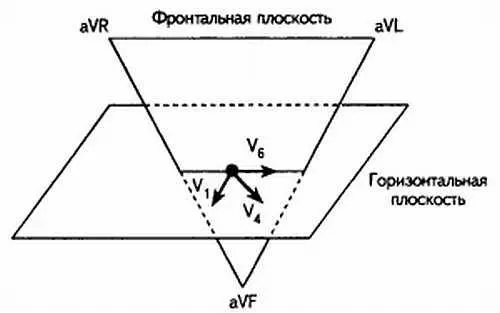

Рис. 25. Проекция результирующего вектора во фронтальной и горизонтальной плоскостях

При записи ЭКГ в грудных отведениях электрические потенциалы регистрируются с окружности электрического поля сердца, которая располагается в горизонтальной плоскости.
