Электрокардиограф, получая электрические импульсы с поверхности тела пациента через этот регистрирующий электрод, преобразует их в графическую кривую линию на миллиметровой ленте. Эта кривая линия и есть электрокардиограмма.

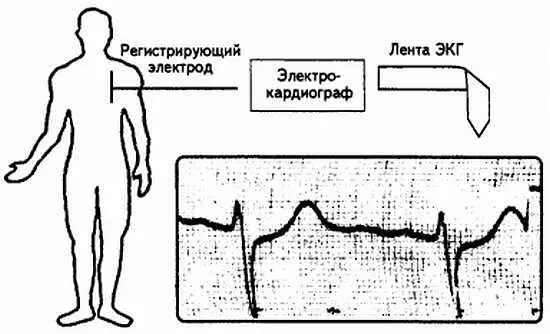

Рис. 19. Регистрирующий электрод, электрокардиограф, лента ЭКГ

5. Графическое отображение вектора на ЭКГ

Отображение (регистрация) вектора или нескольких векторов на электрокардиографической ленте происходит с определенными закономерностями, приводимыми ниже.

1. Больший по своей величине вектор отображается на ЭКГ большей амплитудой зубца по сравнению с вектором меньшей величины.

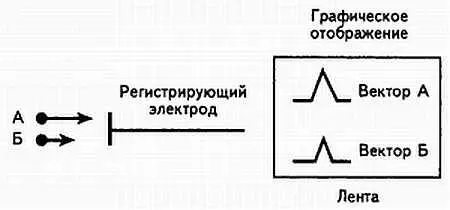

Рис. 20. Сравнение величин векторов

2. Если вектор направлен на регистрирующий электрод, то на электрокардиограмме записывается зубец, направленный вверх от изолинии.

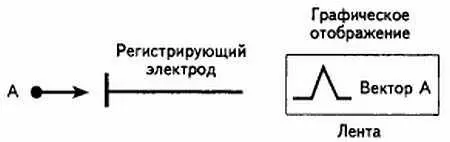

Рис. 21. Направление вектора на регистрирующий электрод

3. Если вектор направлен от регистрирующего электрода, то на электрокардиограмме записывается зубец, направленный вниз от изолинии.

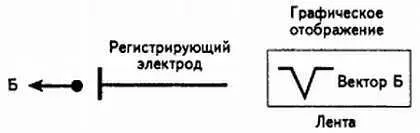

Рис. 22. Направление вектора от регистрирующего электрода

Обобщим понятие графического отображения векторов. Предположим, что один и тот же вектор «А» записывается двумя противоположно лежащими регистрирующими электродами: правым и левым.

На рисунке 23 видно, что правый регистрирующий электрод графически отобразит вектор «А» на электрокардиограмме зубцом, направленным вверх (зубец R). Напротив, тот же самый вектор «А» левым регистрирующим электродом отобразится на электрокардиограмме зубцом, направленным вниз (зубец S).

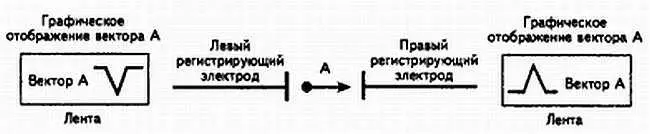

Рис. 23. Отображение вектора разнорасположенными регистрирующими электродами

Иными словами, один и тот же вектор записывается на ЭКГ регистрирующими электродами, имеющими различное местоположение, по-разному, в данном случае дискордантно, т. е. разнонаправленно.

Приведенные данные о графическом отображении вектора на электрокардиограмме очень помогут нам в освоении следующих глав.

Тот из нас, кто наблюдал процесс записи ЭКГ у пациента, невольно задавался вопросом: почему, для регистрации электрических потенциалов сердца, электроды накладывают на конечности — руки и ноги?

Как вы уже знаете, сердце (конкретно — синусовый узел) вырабатывает электрический импульс, который имеет вокруг себя электрическое поле. Это электрическое поле распространяется по нашему телу концентрическими окружностями.

Кисти рук и стопы ног как раз и находятся на одной концентрической окружности, что дает возможность, накладывая на них электроды, регистрировать импульсы сердца, т. е. электрокардиограмму.

Регистрировать ЭКГ можно и с поверхности грудной клетки, т. е. с другой окружности электрического поля сердца. Можно записать ЭКГ и непосредственно с поверхности сердца (часто это делают при операциях на открытом сердце), и от различных отделов проводящей системы сердца, например от пучка Гиса (в этом случае записывается гисограмма) и т. д.

Иными словами, графически записать кривую линию ЭКГ можно, присоединяя регистрирующие электроды к различным участкам тела. В каждом конкретном случае расположения записывающих электродов мы будем иметь электрокардиограмму, записанную в определенном отведении, т. е. электрические потенциалы сердца как бы отводятся от определенных участков тела.

Таким образом, электрокардиографическим отведением называется конкретная система (схема) расположения регистрирующих электродов на теле пациента для записи ЭКГ.

Как указывалось выше, каждая точка в электрическом поле имеет свой собственный потенциал. Сопоставляя потенциалы двух точек электрического поля, мы определяем и записываем разность этих потенциалов.
