Таким образом, вышеназванные зубцы Q, Rи Sформируют единый желудочковый комплекс QRS, общей продолжительностью 0,10 с.

Охватив возбуждением желудочки, импульс, начавший путь из синусового узла, угасает, потому что клетки миокарда не могут долго оставаться возбужденными. В них начинаются процессы восстановления своего первоначального состояния, бывшего до возбуждения.

Процессы угасания возбуждения и восстановление исходного состояния миокардиоцитов также регистрируются на ЭКГ.

Электрофизиологическая сущность этих процессов очень сложна, здесь большое значение имеет быстрое вхождение ионов хлора в возбужденную клетку, согласованная работа калий-натриевого насоса, имеют место фаза быстрого угасания возбуждения и фаза медленного угасания возбуждения и др. Все сложные механизмы этого процесса объединяют обычно одним понятием — процессы реполяризации. Для нас же самое главное то, что процессы реполяризации отображаются графически на ЭКГ отрезком S-Ти зубцом Т.

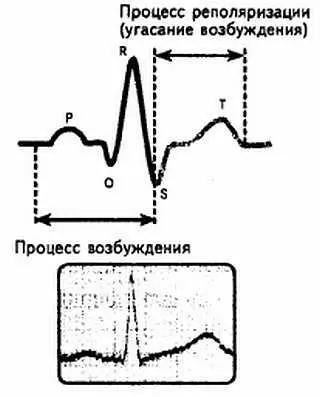

Рис. 10. Процессы возбуждения и реполяризации миокарда

Для запоминания величины (высоты или глубины) основных зубцов необходимо знать: все аппараты, регистрирующие ЭКГ, настроены таким образом, что вычерчиваемый в начале записи контрольный сигнал равен по высоте 10 мм, или 1 милливольту (mV).

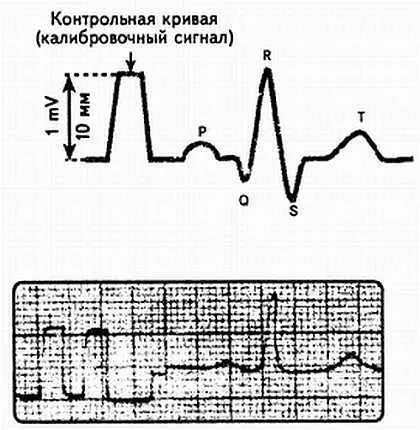

Рис. 11. Контрольный сигнал (калибровочный сигнал)

Традиционно все измерения зубцов и интервалов принято производить во втором стандартном отведении, обозначаемом римской цифрой II. В этом отведении высота зубца Rв норме должна быть равна 10 мм, или 1 mV.

Высота зубца Ти глубина зубца S должны соответствовать 1/ 2— 1/ 3высоты зубца R, или 0,5–0,3 mV.

Высота зубца Ри глубина зубца Qбудут равны 1/ 3— 1/ 4от высоты зубца R, или 0,3–0,2 mV.

В электрокардиографии ширину зубцов (по горизонтали) принято измерять не в миллиметрах, а в секундах, например, ширина зубца Рравняется 0,10 с. Эта особенность возможна потому, что запись ЭКГ производят при постоянной скорости протяжки ленты. Так, при скорости лентопротяжного механизма 50 мм/с каждый миллиметр будет равен 0,02 с.

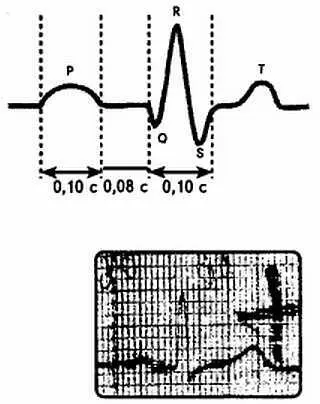

Рис. 12. Определение времени на электрокардиограмме

Для удобства характеристики продолжительности зубцов и интервалов запомните время, равное 0,10 ± 0,02 с. При дальнейшем изучении ЭКГ мы будем часто обращаться к этому значению времени.

Какова, например, ширина зубца Р, т. е. за какое время синусовый импульс охватит возбуждением оба предсердия?

Ответ: 0,10 ±0,02 с.

Какова продолжительность интервала Р-Q, т. е. за какое время синусовый импульс пройдет атриовентрикулярное соединение?

Ответ: 0,10 ± 0,2 с.

Какова ширина желудочкового комплекса QRS, т. е. за какое время синусовый импульс охватит возбуждением желудочки?

Ответ: 0,10 ± 0,02 с.

Сколько времени потребуется синусовому импульсу для возбуждения предсердий и желудочков (учитывая при этом, что в норме к желудочкам он может попасть только через атриовентрикулярное соединение)?

Ответ: 0,30 ± 0,02 с. (т. е. 0,10 — трижды).

Действительно, это время продолжительности возбуждения всех отделов сердца от одного синусового импульса. Эмпирически определено, что время реполяризации и время возбуждения всех отделов сердца приблизительно равны.

Следовательно, продолжительность фазы реполяризации также равна приблизительно 0,30 ± 0,02 с.

1. Импульс возбуждения образуется в синусовом узле.

2. Продвигаясь по проводящей системе предсердий, синусовый импульс поочередно возбуждает их. Поочередное возбуждение правого и левого предсердий графически на ЭКГ отображается записью зубца Р.

3. Следуя по атриовентрикулярному соединению, синусовый импульс претерпевает физиологическую задержку своего проведения, возбуждения прилежащих слоев не производит. На ЭКГ регистрируется прямая линия, которая называется изоэлектрической линией (изолинией). Отрезок этой линии между концом зубца Ри началом зубца Qназывается интервалом Р-Q.
