4. Проходя по проводящей системе желудочков (пучок Гиса, правая и левая ножки пучка, волокна Пуркинье), синусовый импульс возбуждает межжелудочковую перегородку, верхушку и основание сердца. Процесс их возбуждения отображается на ЭКГ регистрацией желудочкового комплекса QRS.

5. Вслед за процессами возбуждения в миокарде начинаются процессы реполяризации (восстановления исходного состояния миокардиоцитов). Графическое отображение процессов реполяризации приводит к формированию на ЭКГ интервала S-Ти зубца Т.

6. Высоту зубцов на электрокардиографической ленте измеряют по вертикали и выражают в милливольтах.

7. Ширину зубцов и продолжительность интервалов измеряют на ленте по горизонтали и выражают в секундах.

1. Сведения о сегменте

Сегментом в электрокардиографии принято считать отрезок кривой ЭКГ по отношению его к изоэлектрической линии. Например, сегмент S-Тнаходится выше изоэлектрической линии или сегмент S-Трасполагается ниже изолинии.

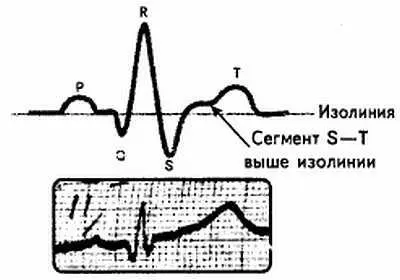

Рис. 13. Сегмент S-Tвыше изоэлектрической линии

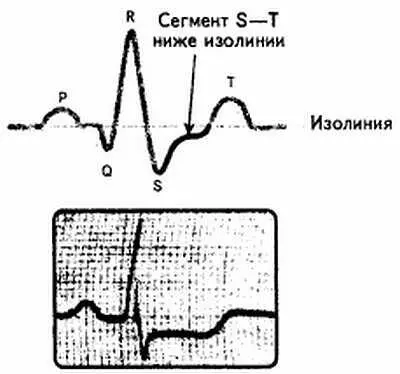

Рис. 14. Сегмент S-Тниже изоэлектрической линии

2. Понятие времени внутреннего отклонения

Проводящая система сердца, о которой речь шла выше, заложена под эндокардом, и для того чтобы охватить возбуждением мышцу сердца, импульс как бы «пронизывает» толщу всего миокарда в направлении от эндокарда к эпикарду.

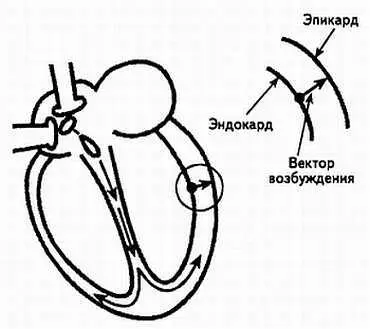

Рис. 15. Графическое изображение пути импульса от эндокарда к эпикарду

Для охвата возбуждением всей толщи миокарда требуется определенное время, в течение которого импульс проходит от эндокарда к эпикарду. Это время называется временем внутреннего отклонения и обозначается большой латинской буквой J.

Определить время внутреннего отклонения на ЭКГ достаточно просто: для этого необходимо опустить перпендикуляр от вершины зубца Rдо пересечения его с изоэлектрической линией. Отрезок от начала зубца Qдо точки пересечения этого перпендикуляра с изоэлектрической линией и есть время внутреннего отклонения.

Время внутреннего отклонения измеряется в секундах и равно 0,02—0,05 с.

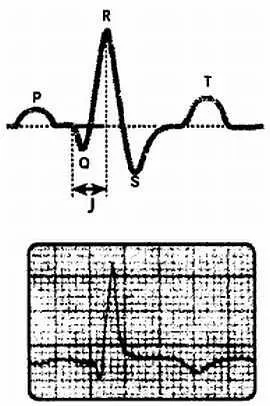

Рис. 16. Определение на электрокардиограмме времени внутреннего отклонения

3. Информация о векторе возбуждения

Посмотрите внимательно на рисунок 15. Возбуждение толщи миокарда имеет конкретную направленность — от эндокарда к эпикарду. Это и есть векторная величина, т. е. вектору, помимо какого-либо своего величинного значения, присуща еще и направленность. Этим вектор и отличается от скалярных величин. Сравните: площадь прямоугольника равна 30 см 2— это скалярная величина. Напротив, расстояние от пункта «А» до пункта «Б», равное 100 м, это векторная величина, поскольку имеется явная направленность — от «А» до «Б».

Несколько векторов могут суммироваться (по правилам векторного сложения) и результатом этой суммы будет являться один суммационный (результирующий) вектор (рис. 17).

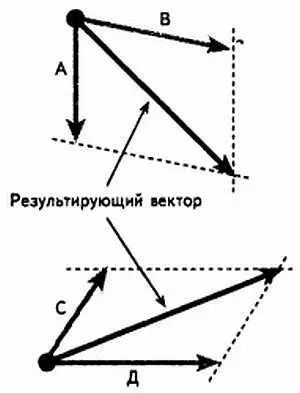

Рис. 17. Результирующий вектор

Например, если сложить все три вектора возбуждения желудочков (вектор межжелудочковой перегородки, вектор верхушки и вектор основания сердца), то мы получим суммационный (он же итоговый, он же результирующий) вектор возбуждения желудочков (рис. 18).

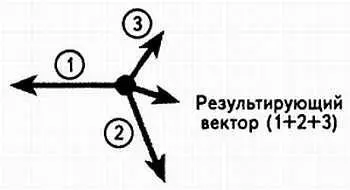

Рис. 18. Результирующий вектор возбуждения желудочков

1— вектор возбуждения межжелудочковой перегородки; 2— вектор возбуждения верхушки сердца; 3— вектор возбуждения основания сердца

4. Понятие «регистрирующий электрод»

Регистрирующим электродом принято называть электрод, соединяющий записывающее устройство (электрокардиограф) с поверхностью тела пациента.
