Юрий Зудбинов - Азбука ЭКГ и Боли в сердце

Рис. 2. Интервалы и зубцы на электрокардиограмме

Электрический потенциал, выйдя за пределы синусового узла, охватывает возбуждением прежде всего правое предсердие, в котором находится синусовый узел. Так на ЭКГ записывается пик возбуждения правого предсердия.

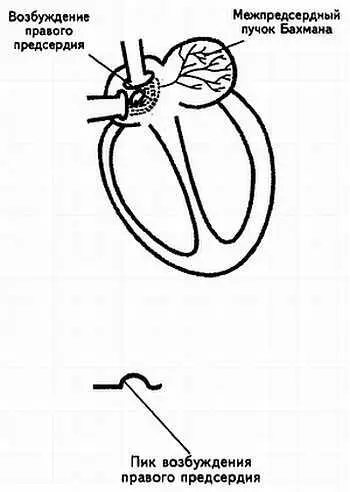

Рис. 3. Возбуждение правого предсердия

Далее, электроимпульс по проводящей системе предсердий, а именно по межпредсердному пучку Бахмана, переходит на левое предсердие и возбуждает его. Этот процесс отображается на ЭКГ пиком возбуждения левого предсердия. Его возбуждение начинается в то время, когда правое предсердие уже охвачено возбуждением, что хорошо видно на рисунке 4.

Рис. 4. Возбуждение левого предсердия

Отображая возбуждения обоих предсердий, правого и левого, электрокардиографический аппарат суммирует оба пика возбуждения и записывает графически на кардиограмме (ленте) зубец Р

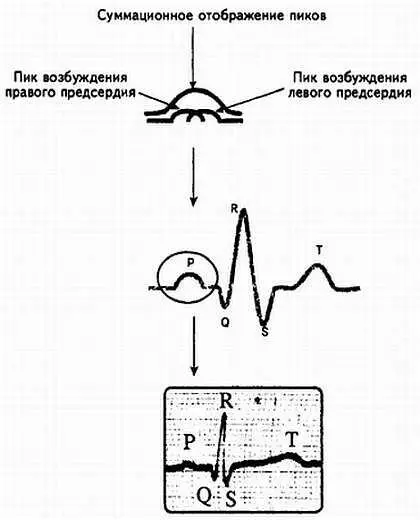

Рис. 5. Формирование зубца Рна электрокардиограмме

Таким образом, зубец Рпредставляет собой суммационное отображение прохождения синусового импульса по проводящей системе предсердий с поочередным возбуждение сначала правого (восходящее колено зубца Р), а затем левого (нисходящее колено зубца Р) предсердий.

Одновременно с возбуждением предсердий импульс, выходящий из синусового узла, направляется по нижней веточке пучка Бахмана к атриовентрикулярному (предсердно-желудочковому) соединению. В нем происходит физиологическая задержка импульса (замедление скорости его проведения). Проходя по атриовентрикулярному соединению, электрический импульс не вызывает возбуждения прилежащих слоев, поэтому на электрокардиограмме пики возбуждения не записываются. Регистрирующий электрод вычерчивает при этом прямую линию, называемую изоэлектрической линией.

Оценить прохождение импульса по атриовентрикулярному соединению можно во времени (за сколько секунд импульс проходит это соединение). Таков генез интервала P-Q.

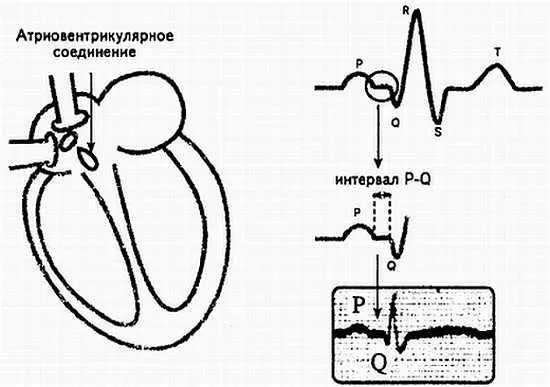

Рис. 6. Происхождение интервала Р-Q

Продолжая свой путь по проводящей системе сердца, электрический импульс достигает проводящих путей желудочков, представленных системой пучка Гиса и волокнами Пуркинье. Проходя по этой системе, электроимпульс возбуждает миокард желудочков.

Этот процесс отображается на электрокардиограмме формированием (записью) желудочкового комплекса QRS.

Следует отметить, что желудочки сердца возбуждаются в определенной последовательности.

Сначала, в течение 0,03 с возбуждается межжелудочковая перегородка. Процесс ее возбуждения приводит к формированию на кривой ЭКГ зубца Q.

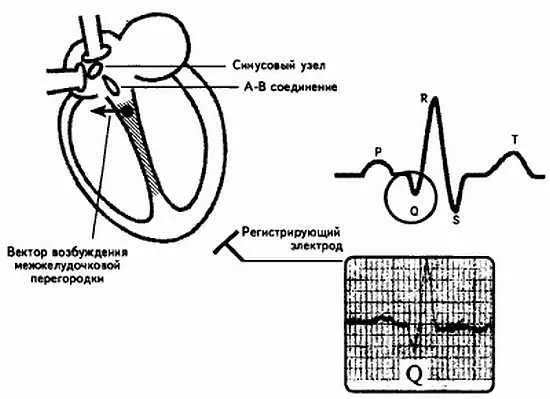

Рис. 7. Возбуждение межжелудочковой перегородки (происхождение зубца Q)

Затем возбуждается верхушка сердца и прилегающие к ней области. Так на ЭКГ появляется зубец R. Время возбуждения верхушки в среднем равно 0,05 с.

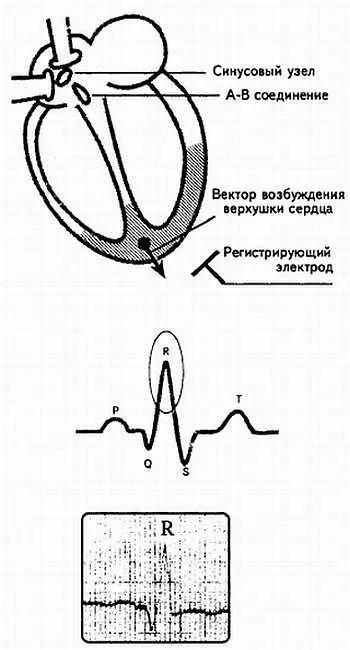

Рис. 8. Возбуждение верхушки сердца (происхождение зубца R)

И в последнюю очередь возбуждается основание сердца. Следствием этого процесса является регистрация на ЭКГ зубца S. Продолжительность возбуждения основания сердца составляет около 0,02 с.

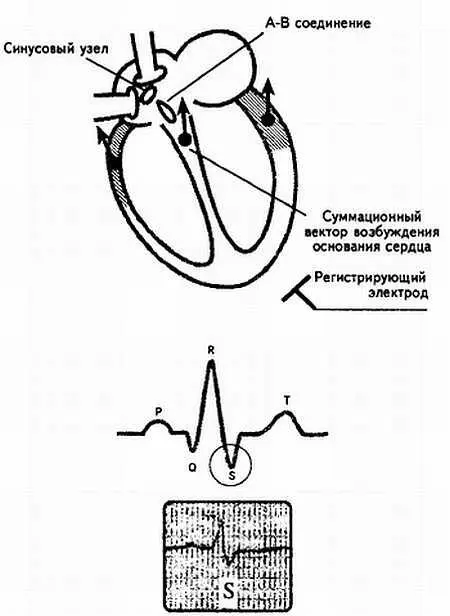

Рис. 9. Возбуждение основания сердца (происхождение зубца S)
