Josep Carrera - Трехмерный мир. Евклид. Геометрия

Классический китайский тантрам — это элементарный геометрический метод, который основывается на следующем фундаментальном постулате.

Две фигуры, состоящие из равных частей, равны между собой.

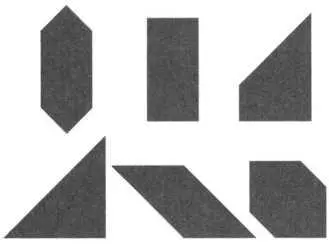

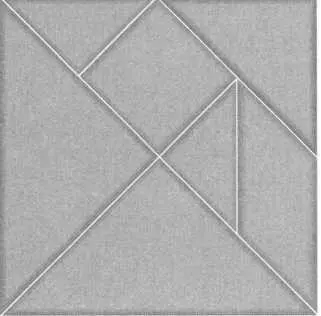

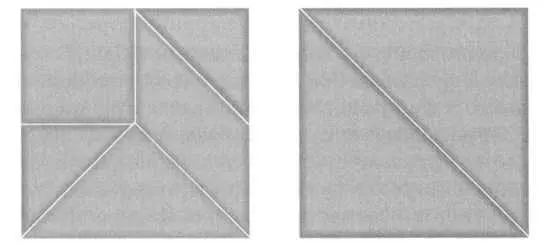

В Китае этот метод был известен с незапамятных времен и назывался qi qiao ban — «семь дощечек мастерства». В Европу танграм попал как игра-головоломка и в таком виде распространился по всему миру. Изначально семь составляющих его частей сложены так, что образуют квадрат (см. рисунок 1 на следующей странице). Площади фигур, составленных из всех этих частей, равны площади квадрата (рисунок 2). Эта особенность позволяет, помимо прочего, показать значение диагонали квадрата. Итак, из данного квадрата можно сложить еще два с равной площадью (рисунок 3). Таким образом, мы видим, что при помощи диагонали квадрата справа можно построить еще один (как данный первоначально) с площадью, вдвое большей. Мы использовали термин «показать», поскольку в этом случае речь идет о простом наблюдении фигур без использования каких-либо логико-дедуктивных методов.

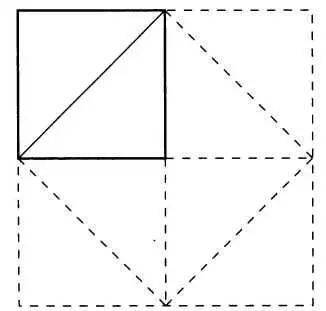

Такой вид рассуждения тесно связан с диалогом Платона о воспоминании «Менон», где Сократ показывает: раб знает то, о чем он не знает, что знает. Рассуждение Сократа строится по принципу следующего: возьмем квадрат (со сплошным контуром, см. рисунок 4). Повторив его четыре раза, мы получим квадрат с пунктирными сторонами, как видно на том же рисунке. Затем проведем диагональ и на ней построим еще один квадрат. Получаем наклонный квадрат с пунктирными сторонами. Очевидно, что площадь этого квадрата равна сумме площадей двух квадратов, равных данному.

РИС. 1

РИС. 2

Танграм работает по такому же принципу, только используются прямоугольные равнобедренные треугольники, построенные на диагонали квадрата, в который части танграма сложены изначально. Евклид использовал в своей геометрии (точнее, в геометрии, основанной на его постулате о параллелях) обобщенный метод танграма: для деления отрезка таким образом, чтобы его части образовывали прямоугольник с площадью, большей, меньшей или равной площади данного квадрата; для геометрического решения месопотамской задачи, применяемой в решении уравнений второго порядка; для построения квадратуры многоугольников — то есть квадрата с площадью, равной площади данного многоугольника; наконец, для определения золотого сечения — операции, заключающейся в разделении отрезка на две части так, чтобы меньшая относилась к большей так, как большая относится к целому.

Евклид располагал базовым инструментом — параллелизмом, с помощью которого смог доказать следующие результаты.

Книга I,предложение 29. Накрест лежащие углы равны между собой.

Книга I,предложение 32. Сумма трех внутренних углов треугольника равна сумме двух прямых углов.

Книга I,предложение 34. Противоположные стороны и углы параллелограммов равны между собой.

РИС.З

РИС. 4

Предложения 29 и 34 позволяют применить обобщенный метод танграма, то есть использовать тантрам, не ограничиваясь изначально заданными фигурами, на которые он разделен. Для этого нужны теоремы, устанавливающие равенство их площадей.

Книга I, предложения 35 и 36. Параллелограммы, находящиеся на одном и том же основании и между одними и теми же параллельными прямыми, равны между собой.

Книга I, предложение 37. Треугольники, находящиеся на одном и том же основании и между одними и теми же прямыми, равны между собой.

РИС. 5

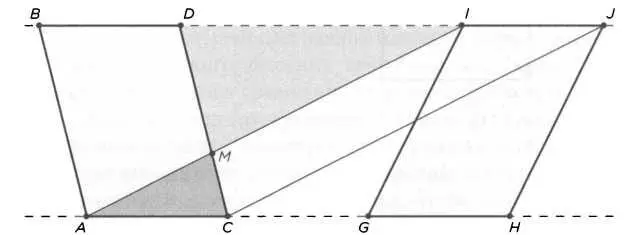

Рисунок 5 иллюстрирует предложения 35 и 26 первой книги.

Евклид говорит, что параллелограммы ВС и IH обладают одинаковой площадью. Сегодня это утверждение кажется нам очевидным. У фигур одинаковое основание и одинаковая высота, а площадь получается путем умножения этих двух величин (хотя это тоже требует доказательства). Однако древнегреческая геометрия оперирует размерами, у которых вследствие несоизмеримости нет длины. Из-за этого один или оба отрезка не могут быть измерены (этот вопрос мы рассмотрим подробнее в главе 5). Следовательно, необходимо найти способ доказать равенство этих двух площадей. Евклид использовал общее понятие 1. Если бы ему удалось доказать, что площади параллелограммов ВС и AJ с общим основанием равны и что площадь второго равна площади параллелограмма IH с которым у него одинаковое основание, то и параллелограммы ВС и IH были бы равны.
