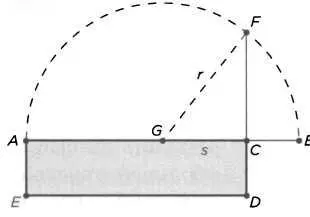

Все эти построения можно сделать исключительно при помощи линейки и циркуля. Необходимо доказать, что FC соответствует нужным требованиям. Рассмотрим отрезки r [=GF=AG=GB] и s [=СС]. Получается, что прямоугольник равновелик (r + s) (r - s), то есть r ²- s ². FC — катет прямоугольного треугольника FCG. По теореме Пифагора его квадрат равен r ²- s ². Следовательно, прямоугольник AD равновелик квадрату ЕС, что мы и хотели доказать. Евклид провел это доказательство при помощи метода танграма; мы же использовали алгебраические формулировки, чтобы упростить объяснение, не искажая его.

РИС. 13

Золотым сечением называется такое соотношение двух отрезков a и b, при котором соотношение сумм их длин а + b к большей длине а равно соотношению а к b (см. рисунок 14). Предположительно своим названием соотношение обязано частым использованием в произведениях архитектуры и искусства, которым оно придает, как пишут некоторые авторы, особую гармонию. Его также называют золотым отрезком (когда подразумевается некий наибольший отрезок), золотым числом, божественной пропорцией, или, в терминологии Евклида, делением в крайнем и среднем отношении. Оно обозначается греческой буквой фи (Ф) и соответствует значению:

РИС. 14

РИС. 15

Ф = (1+ √5)/2 = 1,618033988749894848204586834365638117720309...

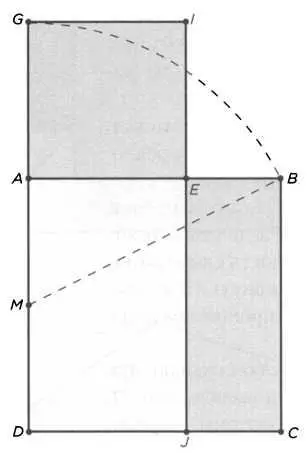

Это иррациональное число, то есть число, которое не может быть представлено в виде дроби целых чисел. С геометрической точки зрения для построения золотого отрезка надо разделить данный отрезок АВ в точке Е так, чтобы квадрат с большей стороной АЕ совпал с прямоугольником с меньшей стороной ЕВ и первоначальным отрезком (книга II, предложение 11), как видно на рисунке 15.

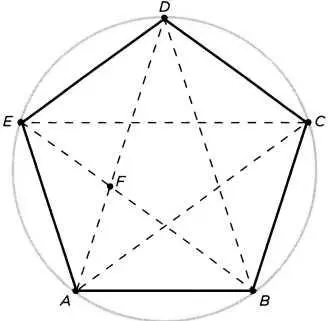

Евклид использовал золотое сечение для промежуточного этапа построения правильного пятиугольника, в частности чтобы получить равнобедренный треугольник, у которого углы в основании были бы в два раза больше угла у вершины. Это удивительное построение можно объяснить, только предположив, что у Евклида уже был пример такого пятиугольника, причем идеального, и что анализируя эту фигуру, он пришел к выводу о необходимости вышеуказанного треугольника. Это еще один пример анализа и синтеза, о которых мы говорили в главе 2. Действительно, при рассмотрении пятиугольника видно, что две диагонали и одна его сторона образуют равнобедренный треугольник, углы в его основании вдвое больше угла у вершины. Диагонали ЕВ и AD пересекаются в точке F, которая делит их в крайнем и среднем соотношении. По всей вероятности, правильный пятиугольник имел особое значение для пифагорейской школы, символом которой, как говорят, была пятиугольная звезда, получаемая путем проведения диагоналей внутри фигуры (непрерывные линии).

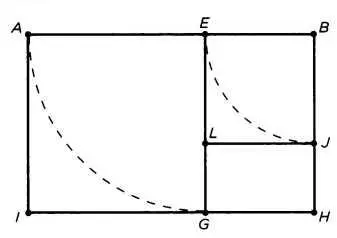

При помощи золотого отрезка можно построить прямоугольник, сторонами которого будут первоначальный отрезок АВ и самая длинная часть золотого отрезка, АЕ; поэтому он и называется золотым прямоугольником. На рисунке 15 мы видим, что точка Е делит АВ в крайнем и среднем соотношении. Особенностью этого прямоугольника является то, что он может самовоспроизводиться следующим образом (см. рисунок 16): меньший отрезок BE делит больший отрезок АЕ в крайнем и среднем соотношении и становится таким образом большим отрезком нового деления (точка J делит отрезок ВН(=АЕ) в крайнем и среднем соотношении). Прямоугольник АН является золотым прямоугольником, так же как ЕН, LH и так далее до бесконечности.

РИС. 16

В заключении «Начал» рассматривается построение Платоновых тел и доказывается, что их существует только пять. В «Тимее» Платон классифицирует природные элементы по пяти телам (см. рисунок 17): тетраэдр он относит к огню из-за его легкости; куб, или гексаэдр, — к земле из-за их стабильности; октаэдр — к воздуху из-за его неустойчивости; икосаэдр — к воде из-за текучести, а додекаэдр — к элементу космоса, пятому, божественному элементу.
