РИС. 17

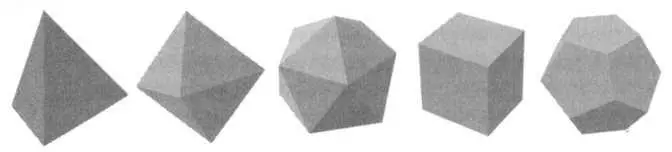

Пять Платоновых тел. Слева направо: тетраэдр, октаэдр, икосаэдр, куб и додекаэдр.

Книга XIII, предложение 18. Кроме упомянутых пяти тел невозможно построить другого тела, заключенного между равносторонними и равноугольными равными друг другу многоугольниками.

Доказательство. Представим, что на листе бумаги стоит точка. Нарисуем вокруг нее 3,4 или 5 равносторонних треугольников, 3 или 4 квадрата и 3 пятиугольника. Если посчитать градусы углов, становится понятно, что другие фигуры невозможны. Следовательно, не могут существовать другие правильные многоугольники, кроме упомянутых выше.

Существует мнение, что золотой прямоугольник встречается во многих произведениях искусства (в частности, в афинском Парфеноне и «Менинах» Веласкеса). Но даже когда искусство прервало классические традиции, как в случае кубизма, прямоугольник остался важным структурным элементом картины. Парфенон — один из самых известных дорических храмов, сохранившихся до наших дней; он был построен между 447 и 432 годами до н.э. Его размеры составляют примерно 69,5 м в длину, 30,9 м в ширину, высота колонн —10,4 м. Храм посвящен богине Афине, которую жители города считали своей покровительницей. А полотно Веласкеса было написано в 1656 году и его размеры — 318 х 276 см. Как видно на рисунках, пропорции их основных элементов образуют золотые прямоугольники. Необходимо уточнить, что хотя эти пропорции и не были результатом специальных построений, все же вряд ли они получились по чистой случайности.

Но существуют ли пять Платоновых тел? Построить первые три относительно легко, а в случае с икосаэдром и додекаэдром все не так просто. Евклид в предложениях с 13 по 17 книги XIII объясняет эти фигуры и вычисляет их стороны

в соответствии с диаметром сферы, в которую они вписаны. Задача сводится к тому, чтобы построить круг, заключающий одну из сторон многоугольника. Это построение является результатом анализа. В качестве примера рассмотрим построение стороны правильного тетраэдра (см. рисунок).

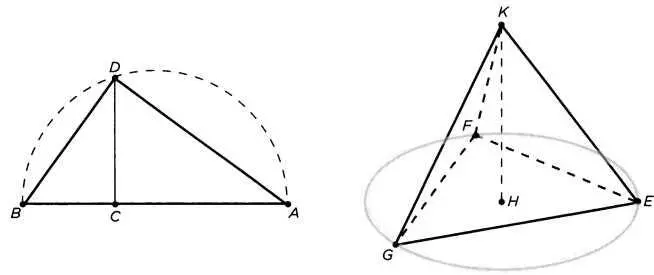

Разделим диаметр АВ круга в точке С так, чтобы АС = 2ВС, Проведем через С прямую, перпендикулярную АВ, пересекающую полукруг ABD в точке D. Проведем окружность с радиусом CD и рассмотрим заключенный в ней равносторонний треугольник. Мы получим три точки: Е, F, G. Проведем через центральную точку Я треугольника EFG прямую НK, перпендикулярную плоскости и равную АС. Соединим К с вершинами Е, F, G и получим тетраэдр. Еще раз отметим, что для этого построения необходимо произвести предварительный анализ, как мы видели в отступлении, посвященном правильному пятиугольнику. Без этого анализа построение невозможно, так как мы не знали бы, какие действия предпринимать.

Францисканский монах и математик Лука Пачоли, итальянец, решает одну из задач евклидовых «Начал». Картина 1495 года, музей и галерея Каподимонте, Неаполь.

Обложка первого английского издания «Начал» Евклида, опубликованного в 1570 году Генри Биллингсли.

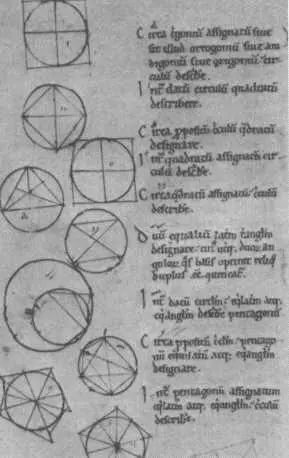

«Начала» Евклида. Латинская копия XII века.

Тем не менее в случае с икосаэдром и додекаэдром не все так просто — именно поэтому Гипсикл отвел значительную часть книги XIV построениям этих фигур. Но самое необычное построение предложил Лука Пачоли (1445-1517) в сочинении «О божественной пропорции» (1494). Этот трактат известен не только тем, что в нем крайнее и среднее соотношение получило одно из самых ярких названий, но и благодаря своему научному содержанию, а также великолепным рисункам полиэдров работы самого Леонардо да Винчи. Шедевр Пачоли «Сумма арифметики, геометрии, учения о пропорциях и отношениях», в котором автор хотел рационализировать бухгалтерские методы того времени, стал завершением математики XIII и XIV веков и открыл новую эру в алгебре.
