Борис Козлов - Линейные корабли типа “Орион”. 1908-1930 гг.

В 1919-1920 годы на всех кораблях закрасили (нанесенные ранее на орудийные башни) шкалы горизонтальной наводки орудий.

В феврале-марте 1921 года в доке портсмутской верфи линейный корабль "Тандерер" прошел обширный ремонт и переоборудование и стал учебным кораблем. На нем количество 102-мм орудий противоминной артиллерии было уменьшено до восьми, которые разместили в специально оборудованных казематах. Официальные источники утверждали, что в качестве зенитной артиллерии корабль получил два 76-мм орудия, но на существующих фотографиях отчетливо можно рассмотреть только одно орудие, установленное на кватердеке. С крыш орудийных башен сняли платформы для взлета самолетов. В кормовой палубной надстройке (на месте прежде размещенного дальномерного поста) оборудовали жилую каюту.

В 1922-1934 годы со всех кораблей сняты циферблатные указатели дистанции до цели.

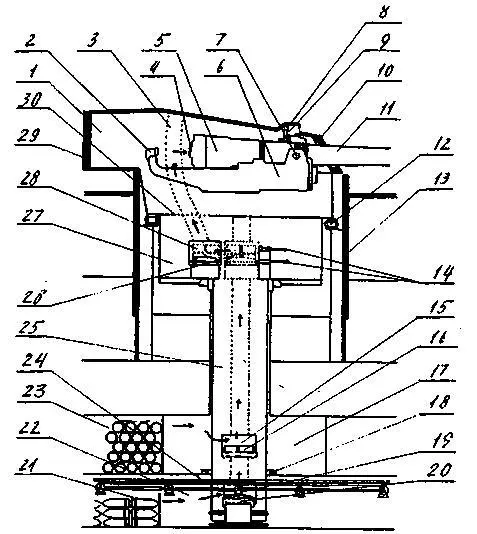

Продольный разрез 343-мм орудийной башенной установки линкоров типа "Орион" с указанием пути подачи снарядов

1 -орудийная башня; 2-гидравлический досылатель (прибойник); 3-шахта элеватора для подачи снаряда (направляющая зарядника); 4-затеор; 5-камора ствола; 6-станок; 7-опорный подшипник цапфы; 8-броневой колпак; 9-телескопический прицел; 10-280-мм лобовая броня башни; 11 -стеол; 343-мм орудия; 12-опорный ролик орудийного ствола; 13-бронеаой барбет башни; 14-подаватели; 15-карман заборника пороховых зарядов; 16-пороховые заряды (кордит "МД"); 17-нижнее погрузочное отделение для пороховых зарядов; 18-ролики нижнего фиксирующего кольца; 19-карман заборника снарядов; 20-снаряд; 21-снарядный погреб; 22-нижнее погрузочное отделение для снарядов; 23-пороховой погреб; 24-направляющие для горизонтального перемещения боезапаса; 25-подачная труба; 26-гидравлический подъемник; 27-рабочее перегрузочное отделение; 28-злеватор для подачи снарядов; 29-203-мм тыльная броня башни; 30-орудийный стол.

Отмечая архитектуру нового супердредноута О. Паркс писал: "... При первом ознакомлении с "Орионом" возникало ощущение, что его силуэт, это только орудийные башни и дымовые трубы, в отличие от таких монстров, как старые французские "Гош", или "Маджента", от огромных надстроек которых трудно было отвести взгляд".

Основным новшеством нового дредноута являлось вооружение — десять 343-мм орудий главного калибра в пяти башнях. Все башни имели сектор обстрела 300°. Артиллерия главного калибра этих линкоров во всех отношениях была шагом вперед не только в английском флоте, но и в практике мирового кораблестроения.

Поворотная часть каждой башни (вместе с орудиями) массой почти 800 т вращалась на катках по погону, закрепленному на цилиндрической основе, опиравшейся на настил второго дна.

Установленные на первых "супердредноутах" скорострельные 343-мм орудия раздельного заряжания (разработала фирма "Виккерс" в 1910 году специально для кораблей типа "Орион") относились к "пятой модели" этого калибра (по официальной британской терминологии "Марка V" или Мк. V), имели более совершенную и удачную конструкцию, обладали большей точностью и большим эффектом поражения, чем 50-калиберные 305-мм орудий образца Мк. XI.

На 1910 год это была самая мощная в Королевском флоте морская артиллерийская система. Канал ствола 343-мм орудия имел длину 45 калибров (15435 мм) и длину нарезной части 12943 мм, общая длина орудия (с затвором) составляла 15898 мм, ствол орудия весил почти 76 тонн. Традиционно для британского флота стволы тяжелой морской артиллерии скреплялись при помощи высокопрочной калиброванной стальной проволоки, которая в нагретом состоянии наматывалась несколькими слоями на внутреннюю трубу до нарезки. При этой технологии орудия обладали малой продольной прочностью, вибрировали при выстреле и были значительно тяжелее скрепленных цилиндрами, не говоря уже о сложности их изготовления.

В России же выработалась своя система скрепления стволов тяжелых орудий. Так например, при изготовлении 305-мм пушек с длиной ствола 50 калибров Обуховским сталелитейным заводом для черноморского дредноута "Императрица Мария", внутренняя труба скреплялась тремя рядами цилиндров (по два в ряду), поверх которых надевался кожух с выступающими кольцевыми гребнями для соединения с салазками станка. Сзади в кожух ввинчивался казенник, в который помещался поршневой затвор.

В дальнейшем "проволочная" технология уступила место технологии "скрепленных цилиндров", широко применявшейся в странах с высоко развитым военно-морским строительством, такие как Германия и США.
