Михаил Барятинский - Т-34 в 3D — во всех проекциях и деталях

В лобовом листе корпуса по обеим сторонам от люка механика-водителя под углом 60° к продольной оси танка располагались два зеркальных смотровых прибора. В верхней части крышки люка устанавливался центральный зеркальный перископический смотровой прибор. С начала 1942 года появился люк механика-водителя более простой формы с двумя призменными смотровыми приборами. Для защиты от пуль и осколков снарядов призмы закрывались снаружи откидными броневыми крышками, так называемыми «ресничками».

Качество призм, сделанных из оргстекла желтоватого или зеленоватого оттенков, в приборах наблюдения было безобразным. Рассмотреть через них что-либо, да еще в движущемся, раскачивающемся танке, было практически невозможно. Поэтому механики-водители, например, часто приоткрывали свой люк на ладонь, что позволяло им хоть как-то ориентироваться. Смотровые приборы механика-водителя, кроме того, очень быстро забивались грязью. Появление люка с «ресничками» позволяло хоть как-то замедлить этот процесс. В движении одна «ресничка» закрывалась, а водитель вел наблюдение через другую. Когда она загрязнялась, открывалась закрытая.

Совершенно очевидно, что в бою недостаточное количество, неудачное расположение и низкое качество приборов наблюдения приводили к потере зрительной связи между машинами и несвоевременному обнаружению противника. Осенью 1942 года в отчете НИИ-48, сделанном на основании анализа поражений броневой защиты, отмечалось: «Значительный процент опасных поражений танков Т-34 на бортовых деталях, а не на лобовых может быть объяснен или слабым знанием команд танков с тактическими характеристиками их бронезащиты, или плохим обзором из них, благодаря чему экипаж не может своевременно обнаружить огневую точку и сделать разворот танка в положение, наименее опасное для пробития его брони».

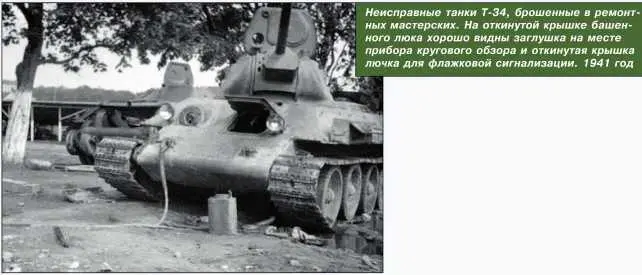

Неисправные танки Т-34, брошенные в ремонтных мастерских. На откинутой крышке башенного люка хорошо видны заглушка на месте прибора кругового обзора и откинутая крышка лючка для флажковой сигнализации. 1941 год.

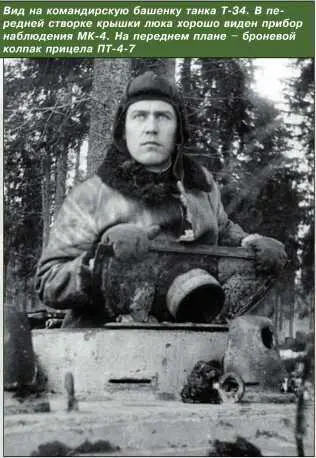

Вид на командирскую башенку танка Т-34. В передней створке крышки люка хорошо виден прибор наблюдения МК-4. На переднем плане — броневой колпак прицела ПТ-4-7.

Ситуация с обзорностью у танка Т-34 несколько улучшилась только в 1943 году после установки командирской башенки. Она имела смотровые щели по периметру и прибор наблюдения МК-4 в створке вращающейся крышки. Впрочем, вести через него наблюдение в бою командир танка практически не мог, так как, являясь одновременно наводчиком, был «прикован» к прицелу. К тому же многие танкисты предпочитали держать люк открытым, чтобы успеть выскочить из танка в случае попадания вражеского снаряда. Значительно больше толку было от прибора МК-4, который получил заряжающий. Благодаря этому обзор с правой части борта танка действительно улучшился.

Еще одной ахиллесовой пятой танка Т-34 была связь, а точнее — ее отсутствие. Почему-то считается, что все «тридцатьчетверки» с самого начала их производства оснащались радиостанциями. Это не так. Из 832 танков этого типа, имевшихся в приграничных военных округах на 1 июня 1941 года, только 221 машина была оснащена радиостанциями. К тому же — капризными и сложными в настройке 71-ТК-3.

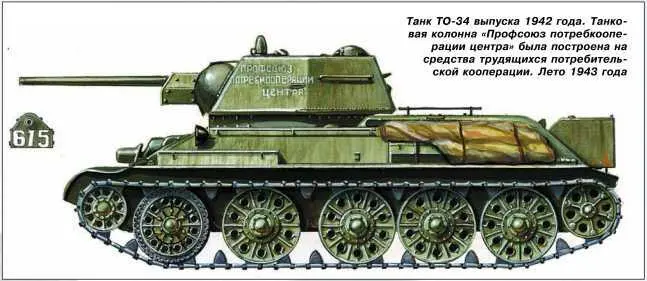

Танк ТО-34 выпуска 1942 года. Танковая колонна «Профсоюз потребкооперации центра» была построена на средства трудящихся потребительской кооперации. Лето 1943 года.

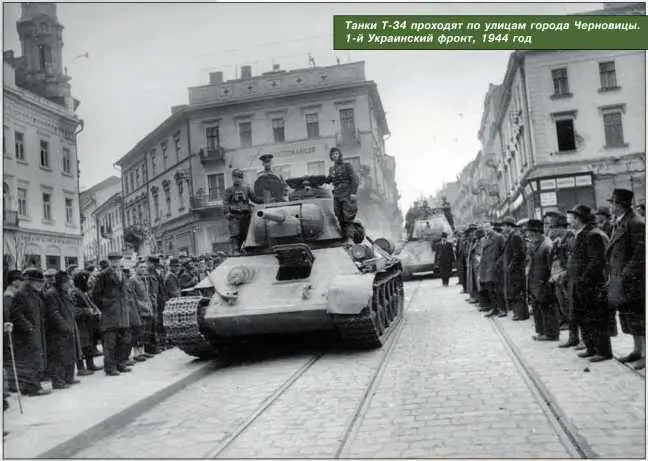

Танки Т-34 проходят по улицам города Черновицы. 1-й Украинский фронт, 1944 год.

Не лучше дело обстояло и в дальнейшем. Так, например, с января по июль 1942 года Сталинградский тракторный завод отгрузил в действующую армию 2140 танков Т-34, из них только 360 с радиостанциями. Это что-то около 17 %. Примерно такая же картина наблюдалась и на других заводах. В этой связи довольно странно выглядят ссылки некоторых историков на то, что и степень радиофикации Вермахта сильно преувеличивается. В подтверждение этого приводится тот факт, что не на всех немецких танках стояли приемопередающие радиостанции, на большинстве только приемники. Утверждается, что «в Красной Армии была аналогичная, по сути, концепция „радийных“ и „линейных“ танков. Экипажи „линейных“ танков должны были действовать, наблюдая за маневрами командира, или получать приказания флажками». Интересное дело! Концепция-то, может, и одна, да воплощение разное. Сравнивать передачу команд по радио с флажковой сигнализацией все равно, что сравнивать велорикшу с такси. Концепция тоже одна, а вот все остальное…
