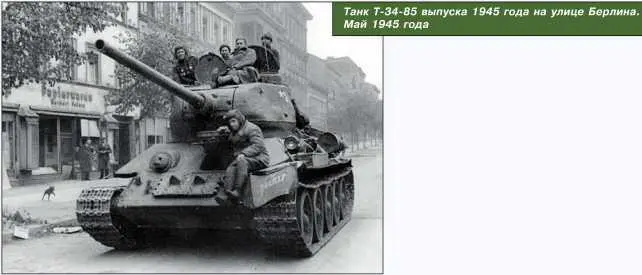

Танк Т-34-85 выпуска 1945 года на улице Берлина. Май 1945 года.

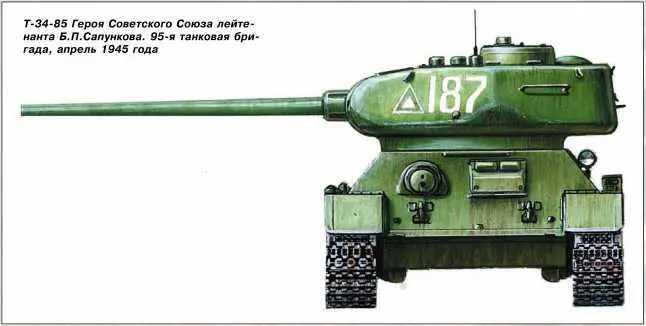

Т-34-85 Героя Советского Союза лейтенанта Б.П. Сапункова. 95-я танковая бригада, апрель 1945 года.

Настоящим прорывом стало оснащение Т-34-85 тремя перископическими вращающимися приборами наблюдения МК-4. Приборы наводчика и заряжающего размещались в крыше башни, а прибор командира в крышке люка командирской башенки. Прибор МК-4 обеспечивал распознавание предметов на местности на удалении 1000–1200 м. В связи с этим хотелось бы обратить внимание читателя на одно обстоятельство. Дело в том, что прибор МК-4 не является отечественным изобретением. Он был скопирован весной 1943 года с английского прибора Mk IV, который устанавливался на британских танках, поступавших в СССР по ленд-лизу, и считается чуть ли не лучшим прибором наблюдения периода Второй мировой войны и даже далее. И вот тут непонятно — а чего ждали до 1943 года? Первые английские танки прибыли в СССР поздней осенью 1941 года, а приборы наблюдения на Т-34 подвергались жесткой критике аж с 1940-го! Во всех отчетах по испытаниям английских танков отмечается хорошее качество и удобство пользования приборами наблюдения. В подобных отчетах, кстати, всегда присутствовал перечень того, что было бы неплохо позаимствовать у «иностранцев». Прибор Мк IV почти всегда занимал в нем первую строчку. Но, судя по всему, нашим производственникам в 1942–1943 годах было не до приборов наблюдения.

Интересно отметить, что прибор Mk IV — это не английское изобретение. Его разработал польский инженер Гундлах в середине 1930-х годов, а англичане просто приобрели лицензию на его выпуск. С этим прибором наши военные смогли ознакомиться еще в 1939 году при испытаниях трофейного польского танка 7ТР и уже тогда занесли этот прибор в перечень «чего бы позаимствовать»!

Выполнение своих обязанностей командиру Т-34-85 существенно облегчала командирская башенка, толщину стенок которой в процессе серийного выпуска довели с 52 до 75 мм. По периметру командирской башенки располагались пять смотровых щелей, закрытых стеклоблоками. Во вращающейся крышке люка башенки (двух- или одностворчатой) размещался прибор наблюдения МК-4.

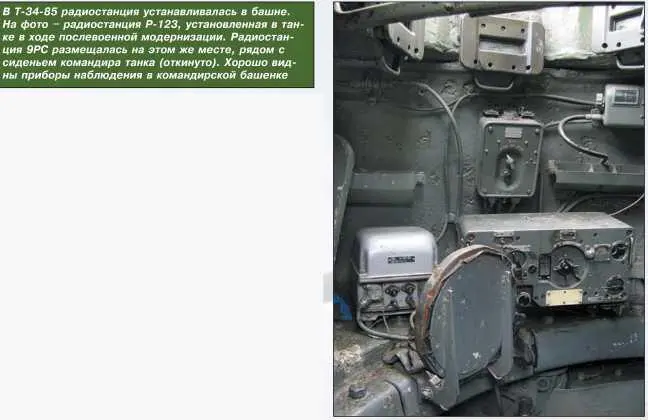

В Т-34-85 радиостанция устанавливалась в башне. На фото — радиостанция Р-123, установленная в танке в ходе послевоенной модернизации. Радиостанция 9РС размещалась на этом же месте, рядом с сиденьем командира танка (откинуто). Хорошо видны приборы наблюдения в командирской башенке.

Существенное влияние на уровень защищенности Т-34-85 оказало оснащение всех танков радиостанциями. Причем на боевые машины этого типа устанавливалась наиболее совершенная танковая радиостанция периода Второй мировой войны — 9РС. В отличие от выпускавшейся ранее 9РМ она была выполнена компактно в одном блоке и рассчитана на питание от бортовой сети напряжением 24 В. На Т-34-85 радиостанцию перенесли из корпуса в башню — теперь ее обслуживал командир танка. Последнее обстоятельство исключило из цепочки связи промежуточное звено — стрелка-радиста. Теперь командир танка получил непосредственный контакт с командиром подразделения. В итоге резко улучшилось взаимодействие, как отдельных танков, так и подразделений на поле боя.

Понимая под эргономикой условия работы экипажа в танке, можно констатировать, что Т-34 в этом отношении был далеко не лидером. Обтекаемая, красивая внешне, даже элегантная башня «тридцатьчетверки» оказалась слишком мала для размещения артсистемы 76-мм калибра. Доставшаяся по наследству от легкого танка А-20, она изначально предназначалась для установки 45-мм пушки. Таким же, как у А-20, остался и диаметр башенного погона в свету — 1420 мм, всего на 100 мм больше, чем у БТ-7. Ограниченный объем башни не позволил разместить в ней третьего члена экипажа, и наводчик орудия совмещал свои обязанности с обязанностями командира танка, а порой и командира подразделения. Приходилось выбирать: или вести огонь, или руководить боем. Этот недостаток отмечался офицерами НИБТПолигона в 1940 году, а затем немцами и американцами. Последние, например, вообще никак не могли понять, каким образом наши танкисты могут помещаться в башне зимой, когда носят полушубки.
