Михаил Барятинский - Т-34 в 3D — во всех проекциях и деталях

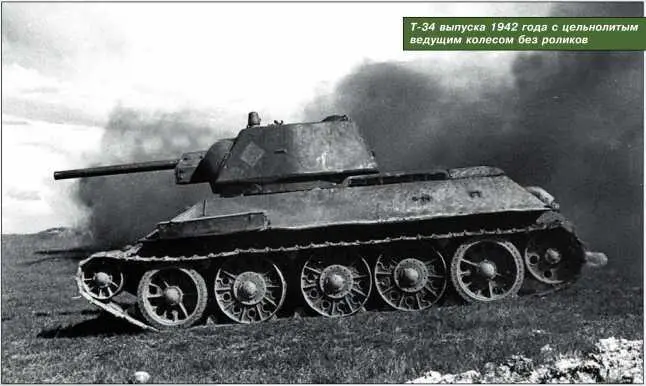

Т-34 выпуска 1942 года с цельнолитым ведущим колесом без роликов.

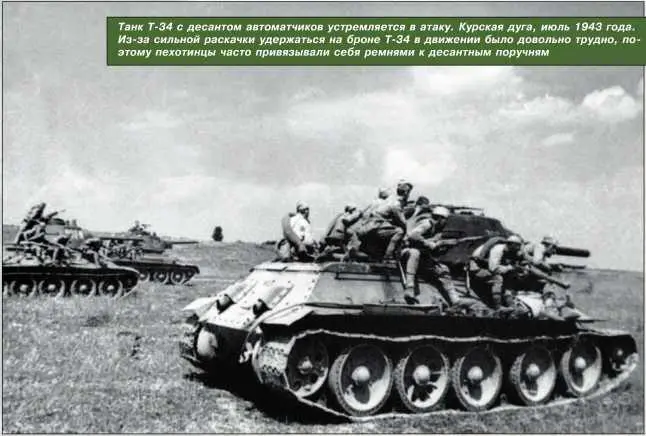

Танк Т-34 с десантом автоматчиков устремляется в атаку. Курская дуга, июль 1943 года. Из-за сильной раскачки удержаться на броне Т-34 в движении было довольно трудно, поэтому пехотинцы часто привязывали себя ремнями к десантным поручням.

Во многом благодаря поступлению в 1943 году по ленд-лизу современных станков удалось существенно повысить качество изготовления двигателей В-2-34, пятиступенчатых коробок передач, бортовых редукторов и т. д. Уже не редки были случаи, когда двигатели отрабатывали на танках без поломок по нескольку сот моточасов. Этому способствовала и замена в общем-то неплохих воздухоочистителей «Циклон» на еще более производительные «Мультициклон», введение всережимных регуляторов и т. д. Повышение надежности работы двигателя и трансмиссии положительно сказалось на маневренности. И если средние скорости движения остались прежними, то время, в течение которого танк мог двигаться с такой скоростью, увеличилось. Кроме того, танкисты перестали бояться активно маневрировать на поле боя. Все это также сказалось на защищенности боевых машин. Недаром существуют старые танкистские поговорки о том, что «поражаемость танка пропорциональна квадрату его скорости» и простая и точная: «Броня — фигня, но танки наши быстры!».

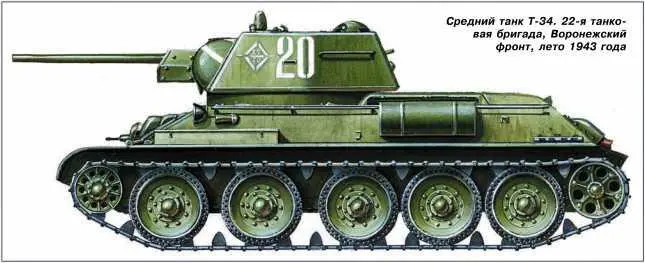

Средний танк Т-34. 22-я танковая бригада, Воронежский фронт, лето 1943 года.

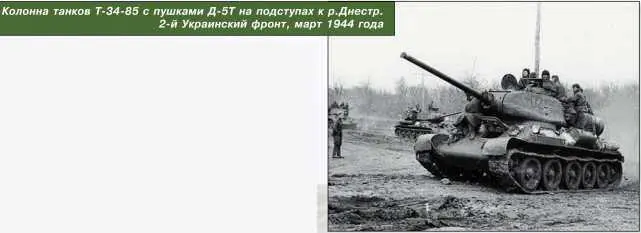

Колонна танков Т-34-85 с пушками Д-5Т на подступах к р. Днестр. 2-й Украинский фронт, март 1944 года.

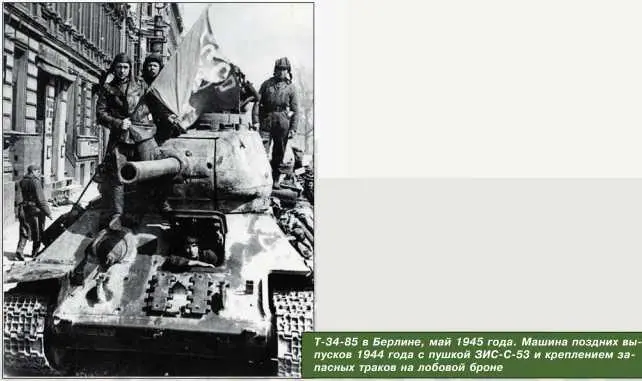

Т-34-85 в Берлине, май 1945 года. Машина поздних выпусков 1944 года с пушкой ЗИС-С-53 и креплением запасных траков на лобовой броне.

Рост надежности танка Т-34-85 в целом оказался весьма кстати на завершающем этапе Великой Отечественной войны, когда для Красной Армии стало характерным проведение крупномасштабных и динамичных наступательных операций.

Следует отметить, что рассмотренные выше параметры часто взаимодополняют друг друга, а, кроме того, на них в значительной степени влияют другие факторы. Так, например, рассматривать вооружение и защищенность без учета средств наблюдения и связи нельзя.

Еще в 1940 году был отмечен и такой существенный недостаток танка Т-34, как неудачное размещение приборов наблюдения и их низкое качество. Так, например, смотровой прибор «кругового обзора» устанавливался справа сзади от командира танка в крышке башенного люка. Доступ к прибору был крайне затруднен, а наблюдение возможно в ограниченном секторе: обзор по горизонту вправо до 120°; мертвое пространство 15 м. Ограниченный сектор обзора, полная невозможность наблюдения в остальном секторе, а также неудобное положение головы при наблюдении делали смотровой прибор совершенно непригодным к работе. По этой причине уже осенью 1941 года этот прибор был изъят. В итоге для кругового наблюдения можно было использовать только перископический прицел ПТ-4-7, но он позволял вести наблюдения в очень узком секторе — 26°.

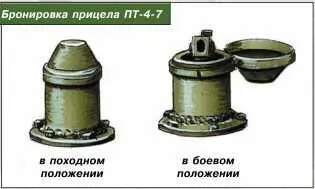

Бронировка прицела ПТ-4-7.

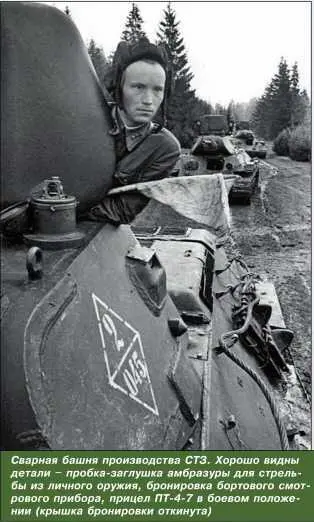

Сварная башня производства СТЗ. Хорошо видны детали — пробка-заглушка амбразуры для стрельбы из личного оружия, бронировка бортового смотрового прибора, прицел ПТ-4-7 в боевом положении (крышка бронировки откинута).

Неудобно располагались и приборы наблюдения в бортах башни. Для того, чтобы воспользоваться ими в тесной башне, необходимо было суметь извернуться. Кроме того, вплоть до 1942 года эти приборы (и у механика-водителя тоже) были зеркальными, с зеркальцами из полированной стали. Качество изображения было еще то. В 1942 году их заменили на призматические, а в «улучшенной» башне были уже смотровые щели со стеклоблоками триплекс.
