Михаил Барятинский - Т-34 в 3D — во всех проекциях и деталях

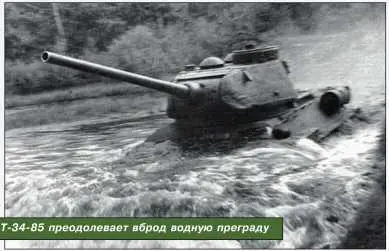

Т-34-85 преодолевает вброд водную преграду.

Ходовая часть.

С марта 1943 года на Т-34 начала устанавливаться пятискоростная коробка передач с постоянным зацеплением шестерен. Здесь уже перемещались не шестерни, а специальные каретки, двигавшиеся вдоль вала на шлицах и включавшие уже находившуюся в зацеплении нужную пару шестерен. Появление этой коробки существенно облегчило переключение передач и положительно сказалось на динамических характеристиках танка.

Свою долю проблем создавал и главный фрикцион. Из-за быстрого износа, а также вследствие неудачной конструкции он почти никогда не выключался полностью, его «вело» и переключить передачу в таких условиях было сложно. При невыключенном главном фрикционе «воткнуть» нужную передачу удавалось только очень опытным механикам-водителям. Остальные же поступали проще: перед атакой включалась 2-я передача (стартовая для Т-34), а с двигателя снимался ограничитель оборотов. В движении дизель раскручивали до 2300 об/мин, танк же, соответственно, разгонялся до 20–25 км/ч. Изменение скорости осуществлялось изменением числа оборотов, а попросту — сбросом «газа». Нет необходимости объяснять, что такая солдатская хитрость уменьшала и без того небольшой моторесурс двигателя. Впрочем, редкий танк доживал до выработки его «сердцем» даже половины этого ресурса.

В 1943 году конструкция главного фрикциона была усовершенствована. Кроме того, ввели сервомеханизм педали выключения главного фрикциона, заметно облегчивший работу механика-водителя, и без того требовавшую немалых физических усилий. За время длительного марша механик-водитель терял в весе несколько килограммов.

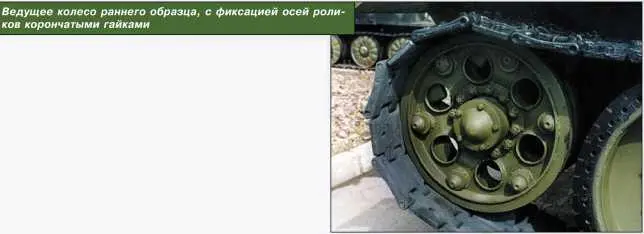

Ведущее колесо раннего образца, с фиксацией осей роликов корончатыми гайками.

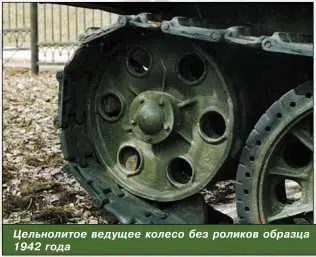

Цельнолитое ведущее колесо без роликов образца 1942 года.

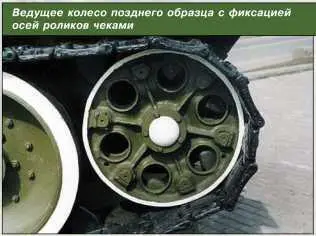

Ведущее колесо позднего образца с фиксацией осей роликов чеками.

На маневренность танка существенное влияние оказывает отношение длины опорной поверхности к ширине колеи — L/B. У Т-34 оно равнялось 1,5 и было близко к оптимальному. У средних немецких танков оно было меньше: у Pz.III — 1,2, у Pz.IV — 1,43. А значит, и поворотливость у них была лучше. Лучше этот показатель был и у «Тигра». Что касается «Пантеры», то соотношение L/B у нее было таким же, как и у Т-34.

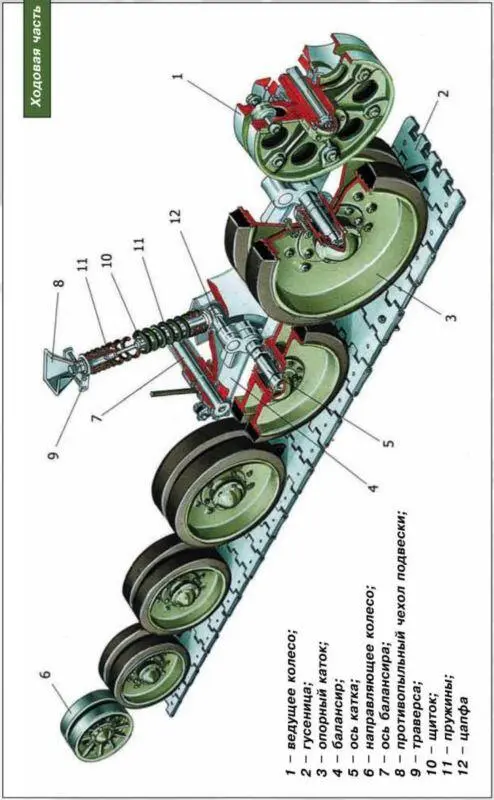

Ходовая часть танка применительно к одному борту состояла из пяти сдвоенных опорных катков диаметром 830 мм. Опорные катки, выпускавшиеся разными заводами и в разное время, существенно отличались по конструкции и внешнему виду: литые или штампованные, с резиновыми бандажами или с внутренней амортизацией (летом 1942 года СТЗ выпускал катки вообще без амортизации).

Отсутствие на опорных катках резиновых бандажей вносило свою лепту в демаскирующий танк шум. Главным его источником были гусеницы, гребни которых должны были точно попадать между роликами на ведущем колесе. Но когда гусеница растягивалась, расстояние между гребными увеличивалось и гребни били по роликам. Добавляло грохоту и отсутствие на Т-34 глушителя.

Органическим недостатком Т-34 являлась пружинная подвеска типа Кристи, сообщавшая машине во время движения сильные колебания. Кроме того, шахты подвески «съедали» значительную часть забронированного объема.

Двигатель, трансмиссия и ходовая часть танка Т-34-85 по сравнению с танком Т-34 принципиальных изменений не претерпели. Поэтому характеристики подвижности, несмотря на возросшую массу, изменились незначительно, чего нельзя сказать о надежности.

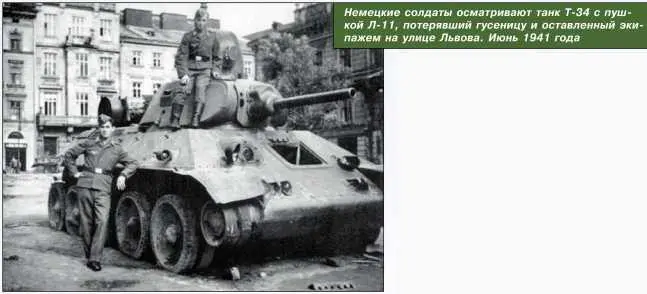

Немецкие солдаты осматривают танк Т-34 с пушкой Л-11, потерявший гусеницу и оставленный экипажем на улице Львова. Июнь 1941 года.

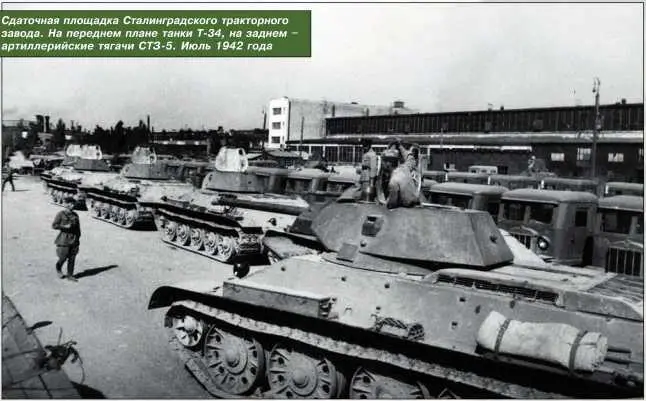

Сдаточная площадка Сталинградского тракторного завода. На переднем плане танки Т-34, на заднем — артиллерийские тягачи СТЗ-5. Июль 1942 года.
