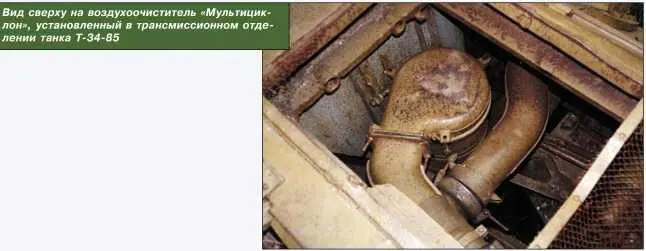

Вид сверху на воздухоочиститель «Мультициклон», установленный в трансмиссионном отделении танка Т-34-85.

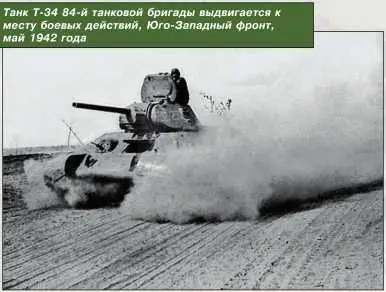

Танк Т-34 84-й танковой бригады выдвигается к месту боевых действий, Юго-Западный фронт, май 1942 года.

Впрочем, сравнивать Т-34 с двумя последними не совсем корректно — это машины другого класса. Превосходила «тридцатьчетверка» и практически все танки союзников. Большую удельную мощность имели только английские крейсерские танки «Крусейдер» (18,9 л.с./т) и «Кромвель» (20 л.с./т) и американский легкий танк «Стюарт» (19,2 л.с./т).

Большая удельная мощность обеспечивала танку Т-34 и большую максимальную скорость движения в 55 км/ч против 40 км/ч в среднем у Pz.III и Pz.IV. Однако средние скорости движения по шоссе у всех этих машин были примерно одинаковыми и не превышали 30 км/ч. Объясняется это тем, что средняя скорость определяется не столько удельной мощностью, сколько порядком движения колонны на марше и выносливостью ходовой части. Что же касается средней скорости движения по местности, то практически у всех танков, вне зависимости от их массы и типа силовой установки, она колеблется в пределах от 16 до 24 км/ч и лимитируется пределом выносливости экипажа. Несколько слов необходимо сказать и о таком показателе, как запас хода. Многими он воспринимается буквально — как некое расстояние от пункта А до пункта Б, которое танк может пройти на одной заправке. На самом же деле запас хода — важный показатель автономности танка и скорее является путем, который танк способен пройти от заправки до заправки. Зависит он от емкости топливных баков и расхода топлива. У Т-34 выпуска 1940–1943 годов запас хода по шоссе составлял 300 км, по проселочной дороге — 220–250 км. Расход топлива соответственно 160 л и 200 л на 100 км.

Танки Т-34 ранних выпусков имели шесть внутренних топливных баков общей емкостью 460 л и четыре наружных общей емкостью 134 л. К концу лета 1943 года число топливных баков довели до восьми, а их емкость возросла до 545 л. Вместо четырех бортовых стали устанавливать два кормовых бака прямоугольной формы, а с 1943 года — два цилиндрических бака емкостью по 90 л с каждого борта. Наружные топливные баки к системе питания двигателя не подключались.

По запасу хода и расходу топлива Т-34 заметно превосходил своих противников. Так, например, емкость трех бензобаков среднего немецкого танка Pz.IV составляла 420 л. Расход топлива на 100 км при движении по шоссе — 330 л, по бездорожью — 500 л. Запас хода по шоссе не превышал 210 км, по местности — 130 км. И только у танков последней модификации J он достиг уровня «тридцатьчетверки». Но для этого пришлось установить еще один бензобак емкостью 189 л, ликвидировав при этом силовой агрегат электропривода поворота башни!

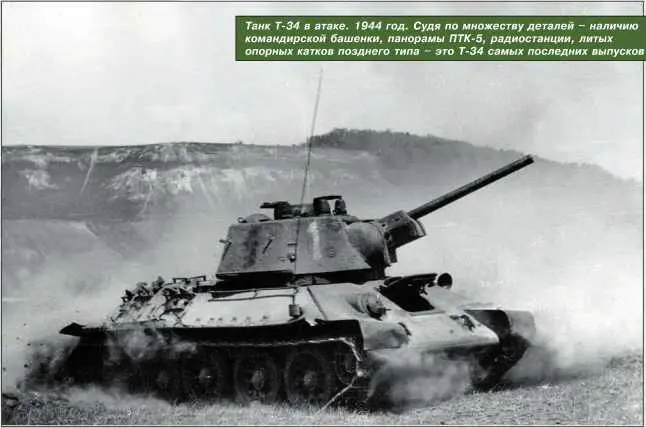

Танк Т-34 в атаке. 1944 год. Судя по множеству деталей — наличию командирской башенки, панорамы ПТК-5, радиостанции, литых опорных катков позднего типа — это Т-34 самых последних выпусков.

К числу недостатков дизельного двигателя можно отнести затрудненный запуск в зимнее время. Например, зимой 1941 года во время Московской битвы, когда температура воздуха понижалась порой до —40 °C, для обеспечения постоянной боеготовности машин был отдан приказ не глушить на длительное время двигатели на средних и тяжелых танках. Само собой разумеется, что такая мера приводила к еще большему расходованию и без того ограниченного моторесурса двигателей.

Какой бы мощный двигатель ни стоял на танке, а подвижность обеспечивается не только им, но и работающей с ним в паре трансмиссией. И если последняя не слишком удачная, то это в значительной степени нивелирует все достоинства двигателя. Так получилось и с «тридцатьчетверкой».

Трансмиссия танка Т-34 состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач. Коробка передач трехходовая, четырехскоростная с надвижными шестернями. Бортовые фрикционы многодисковые, сухие (сталь по стали); тормоза плавающие, ленточные, с обшивкой ферродо. Бортовые передачи одноступенчатые.

Четырехскоростная коробка передач танка Т-34 имела крайне неудачную конструкцию. В ней для введения в зацепление нужной пары шестерен ведущего и ведомого валов шестерни перемещались друг относительно друга. Включить нужную передачу в движении было сложно. Сталкивавшиеся при переключении зубцы шестерен ломались, отмечались даже разрывы картера коробки передач. После совместных испытаний отечественной, трофейной и ленд-лизовской техники в 1942 году эта коробка передач заслужила следующую оценку офицеров НИБТПолигона: «Коробки перемены передач отечественных танков, особенно Т-34 и КВ не удовлетворяют полностью требованиям, предъявляемым к современным боевым машинам, уступая коробкам перемены передач как танков союзников, так и танков противника, и отстали по крайней мере на несколько лет от развития техники танкостроения».
