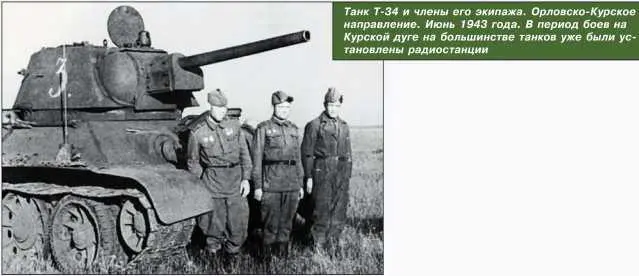

Танк Т-34 и члены его экипажа. Орловско-Курское направление. Июнь 1943 года. В период боев на Курской дуге на большинстве танков уже были установлены радиостанции.

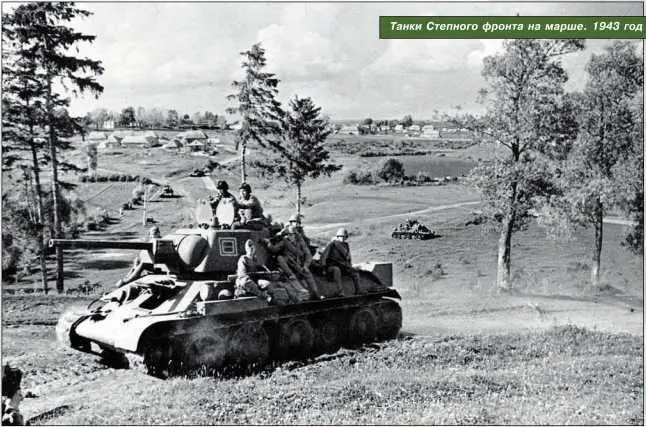

Танки Степного фронта на марше. 1943 год.

На большинстве немецких танков стояли хотя бы передатчики, по которым они в бою могли получать приказы. На большинстве советских не было ничего, и командир подразделения должен был в бою высовываться из верхнего люка и махать флажками без всякой надежды на то, что его кто-то увидит. Поэтому и отдавался перед атакой приказ: «Делай, как я!» Правда, не совсем понятно, что нужно было делать, если танк отдавшего такой приказ подбивали?

В итоге, по свидетельству немцев, русские танки часто атаковали «стадом», двигаясь по прямой, словно боясь сбиться с дороги. Медлили с открытием ответного огня, особенно при обстреле с флангов, а иногда и вовсе его не открывали, так и не определив, кто и откуда их обстреливает.

Оставляла желать лучшего и внутренняя связь, особенно на танках выпуска 1941–1942 годов. Поэтому основным средством передачи команд механику-водителю были ноги командира, поставленные на его плечи.

Если командир давил на левое плечо, механик поворачивал налево и наоборот. Если заряжающему показывался кулак — значит, нужно заряжать бронебойным, если растопыренная ладонь — осколочным.

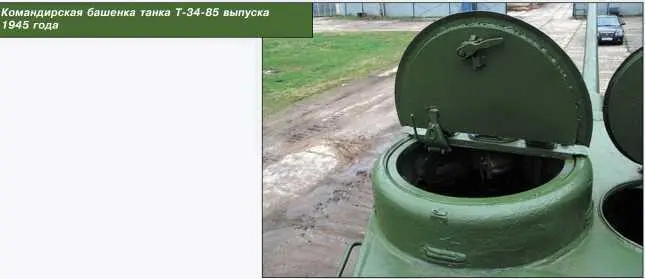

Командирская башенка танка Т-34-85 выпуска 1945 года.

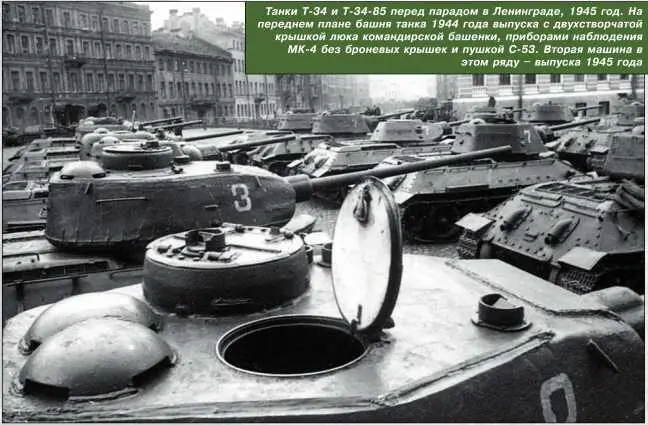

Танки Т-34 и Т-34-85 перед парадом в Ленинграде, 1945 год. На переднем плане башня танка 1944 года выпуска с двухстворчатой крышкой люка командирской башенки, приборами наблюдения МК-4 без броневых крышек и пушкой С-53. Вторая машина в этом ряду — выпуска 1945 года.

Положение несколько улучшилось только в 1943 году, когда на 100 % танков стали устанавливать достаточно современные радиостанции 9Р и переговорные устройства ТПУ-Збис.

Что касается приборов наблюдения в Т-34-85, то механик-водитель танка остался при своем: в его распоряжении по-прежнему были два призматических смотровых прибора, закрывавшихся броневыми заслонками-«ресничками». Располагавшийся справа от него пулеметчик (бывший стрелок-радист) с декабря

Panzer IV стал самым массовым танком Вермахта и единственным немецким танком, который находился в серийном производстве всю Вторую мировую войну. Первые модификации (с А по F1) оснащались короткоствольной 75-мм пушкой с длиной ствола 24 калибра.

К началу операции «Барбаросса» Вермахт располагал 439 танками Pz.IV, к концу 1941 г. 348 из них были потеряны безвозвратно. Pz.IV, вооруженные короткоствольными пушками, не могли эффективно бороться с советскими средними и тяжелыми танками.

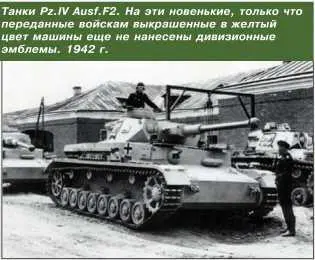

Танки Pz.IV Ausf.F2. На эти новенькие, только что переданные войскам выкрашенные в желтый цвет машины еще не нанесены дивизионные эмблемы. 1942 г.

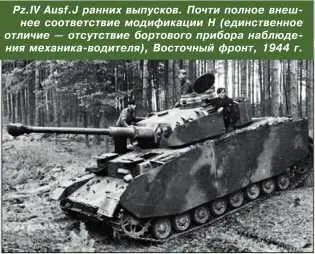

Pz.IV Ausf.J ранних выпусков. Почти полное внешнее соответствие модификации Н (единственное отличие — отсутствие бортового прибора наблюдения механика-водителя), Восточный фронт, 1944 г.

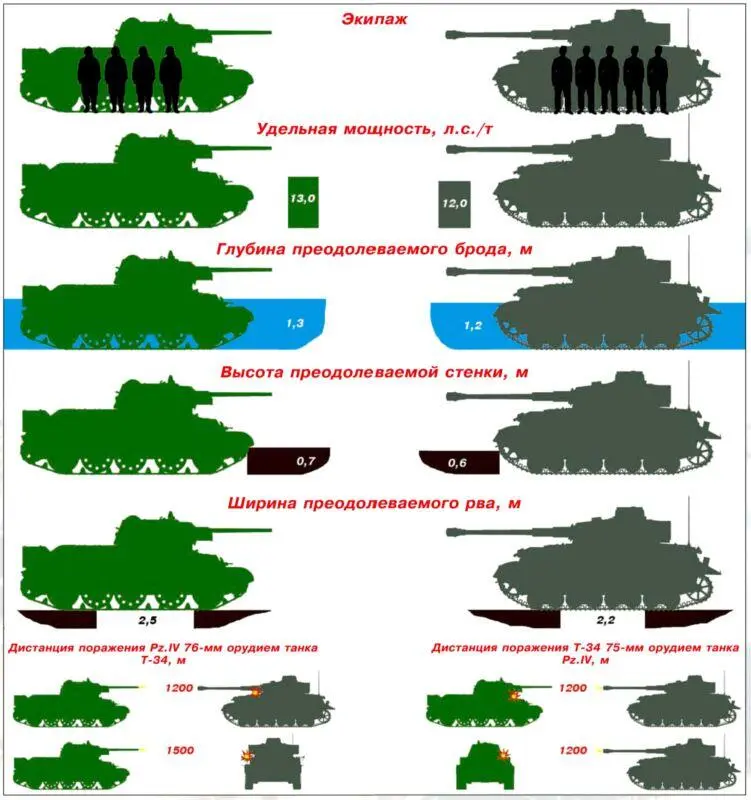

Лишь с появлением длинноствольной модификации положение выровнялось — начиная с появившейся в 1942 г. Pz.IV F2, оснащенной пушкой KwK40 и повышенной до 60 мм толщиной лобовой брони «четверка» «подтянулась» до уровня Т-34. На фоне паритета по вооружению и бронированию решающую роль стало играть преимущество немецкого танка в более совершенных приборах наблюдения за полем боя, общей надежности и большего на одного человека экипажа.

К середине 1943 г. Pz.IV стал основным немецким танком на Восточном фронте.

1944 года получил в свое распоряжение оптический телескопический прицел ППУ-8Т с полем зрения 25°. В результате стала уходить в прошлое такая оценка эффективности курсового пулемета, оснащенного лишь диоптрическим прицелом, поле зрения которого ограничивалось отверстием в шаровой установке — 2–3°: «Обзор через эту дырочку над стволом пулемета был ограниченный, а сектор обстрела и того меньше. Иногда пулемет повернешь, видишь, что кто-то бежит, а стрелять не можешь». Тем не менее, курсовые пулеметы очень пригодились в 1944–1945 годах для борьбы с «фаустниками», правда для этого их приходилось снимать и устанавливать на башне.
