С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

Площадь конвергентной зоны па двигателе регулировалась гидравлическими активаторами, которые располагались на позиции 2,6 и 10 часов. Открытием и закрытием заслонки регулировалась мощность двигателя на разных режимах полета. Максимальный диаметр на форсаже составлял 906 мм. Температура здесь достигает 740° С.

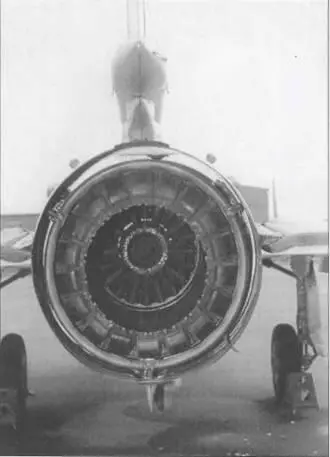

На последней стадии конус двигателя раскрывался максимально. Хорошо видно внутреннее устройство, в том числе лопатки компрессора.

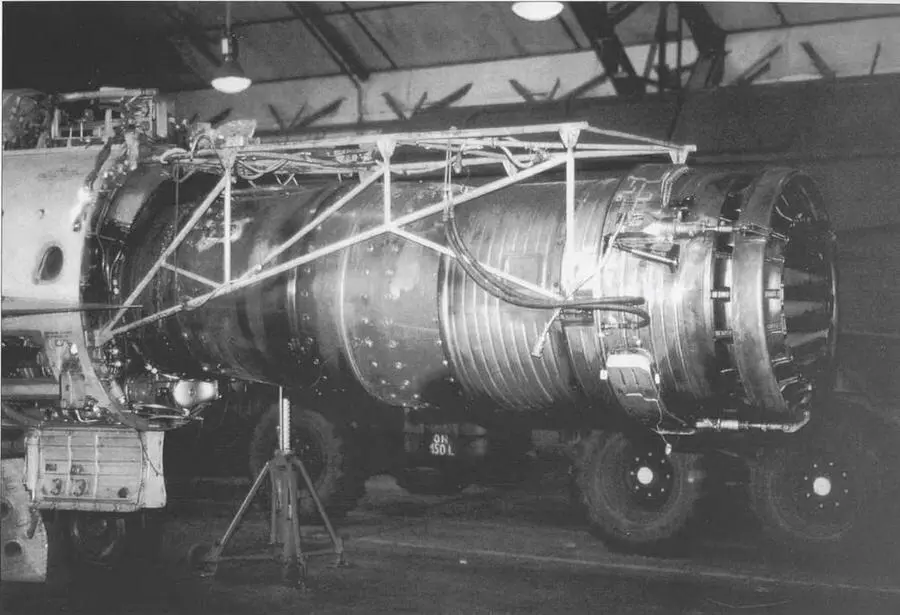

Фотография Р-13-300, снимаемого на капитальный ремонт.

Для обслуживания МиГ-21МФ был намного технологичней чем МиГ-15 и МиГ-17. Задняя часть фюзеляжа полностью снималась и с помощью специального крана двигатель снимался.

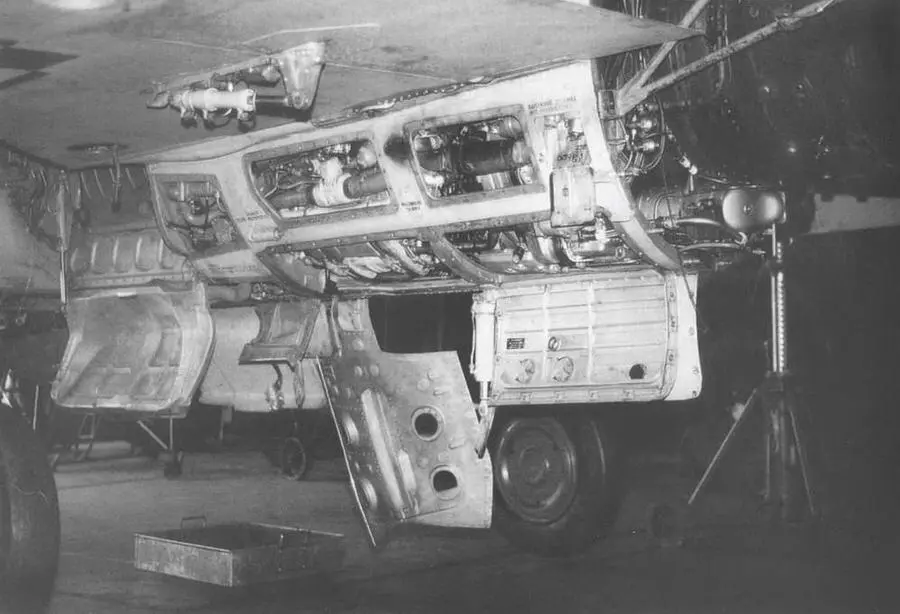

Обслуживание МиГ-21МФ польских ВВС. Все панели сняты. На основной стойки шасси снято колесо КТ-92Б. На самолетах Варшавского пакта использовалась система обозначений шлангов, принятая в Люфтваффе в конце войны. Шланги гидравлической системы окрашивались в серый или оставался цвета натурального металла, пневматической – черный, кислородные шланги и бачки – синие, топливная система – желтая, а система пожаротушения – красные.

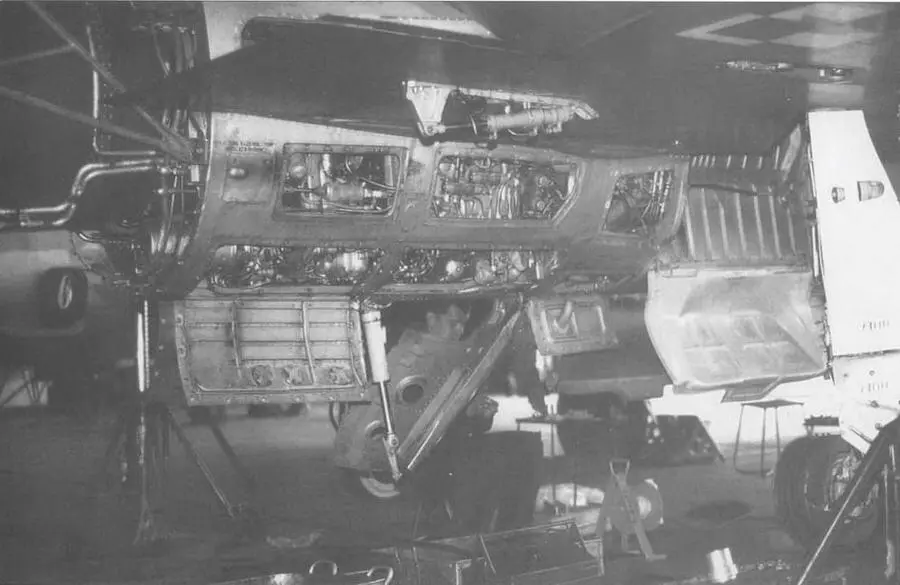

Снятые лючки задней левой части фюзеляжа польского МиГ-21МФ. Основной тормозной щиток полностью опущен. Видны топливопроводы.

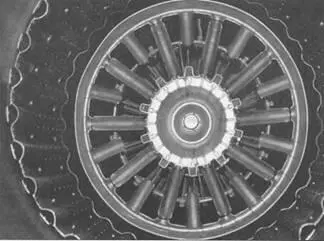

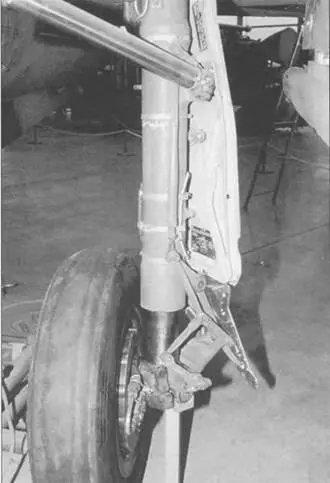

На основной стойке шасси МиГ-21МФ стояло колесо КТ-92Б. Оно разворачивалось ни 87° при уборке I выпуске стойки. Делалось это с помощью гидравлики. Стойка основного шасси прикрывалась двухстворчатой створкой. Само шасси было диаметром 800 мм и шириной в 200 мм. Они были больше чем на ранних модификациях МиГ-21.

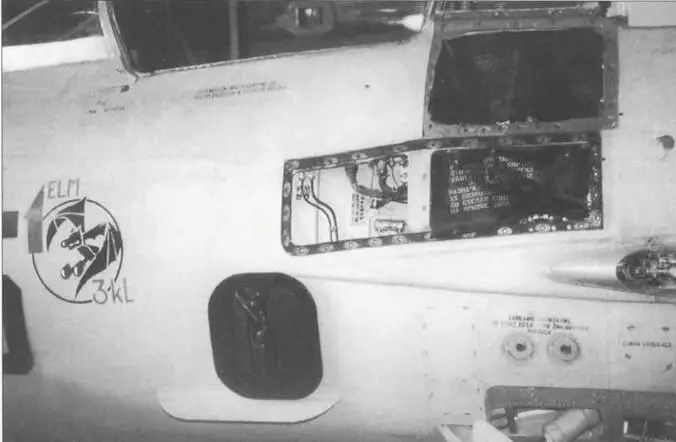

Капитальный ремонт МиГ-21МФ польских ВВС. Сняты полностью лючки. На фотографии левая сторона фюзеляжа с раскапотированными блоками СПО-10 «Сирена» и вспомогательными механизмами АСП-ПФД-21А. Нанесена эмблема 3-го летного корпуса.

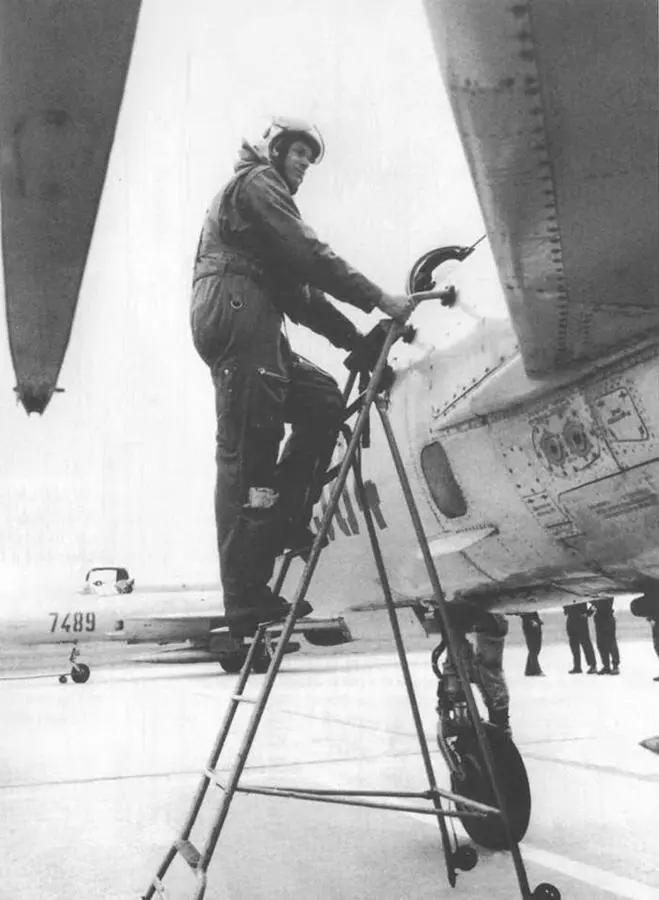

Польский летчик занимает свое место в МиГ-21МФ. Видны подвесные топливные баки, которые исключали энергичное маневрирование во время полета.

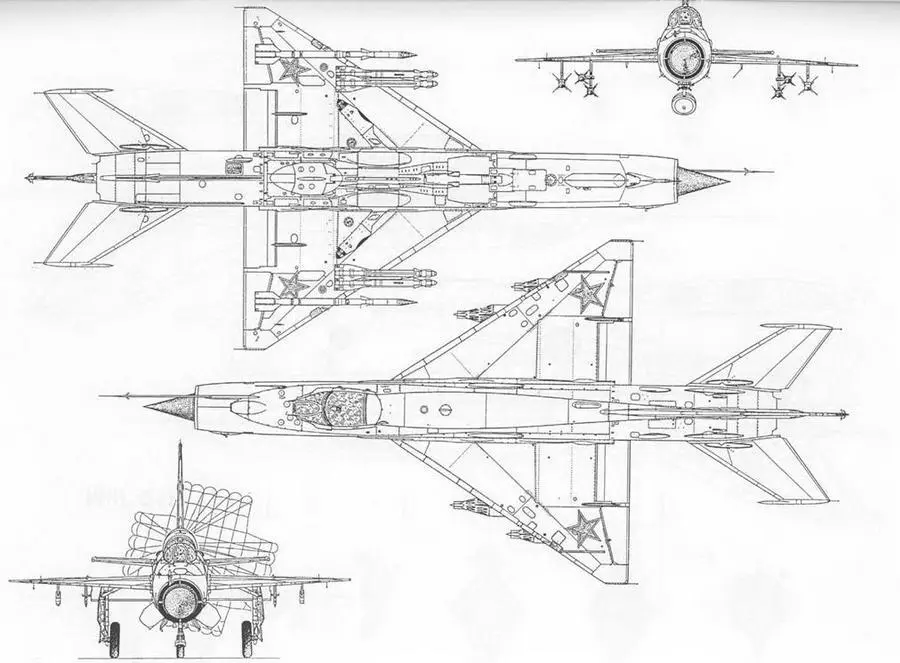

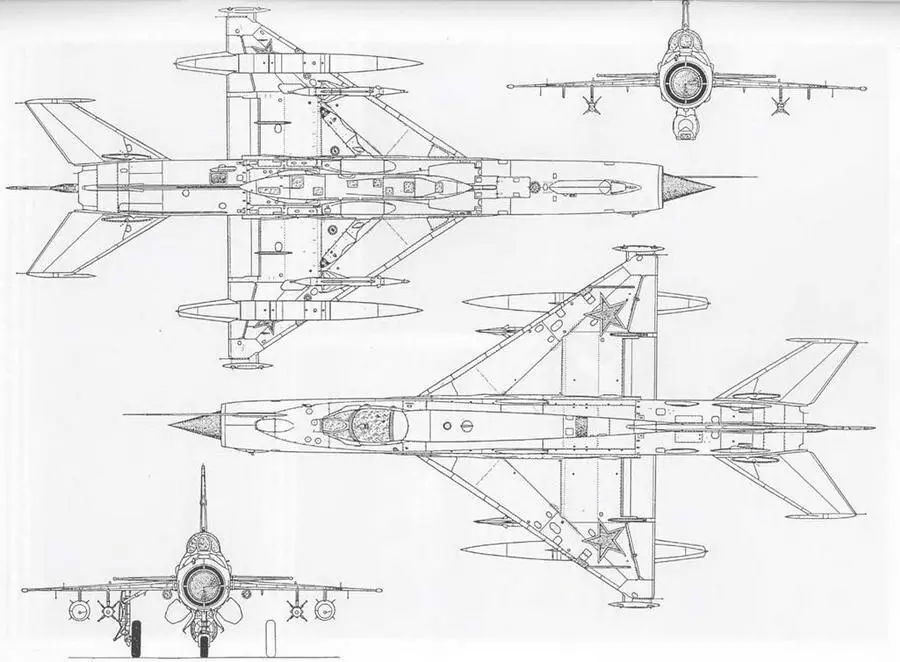

МиГ-24 бис

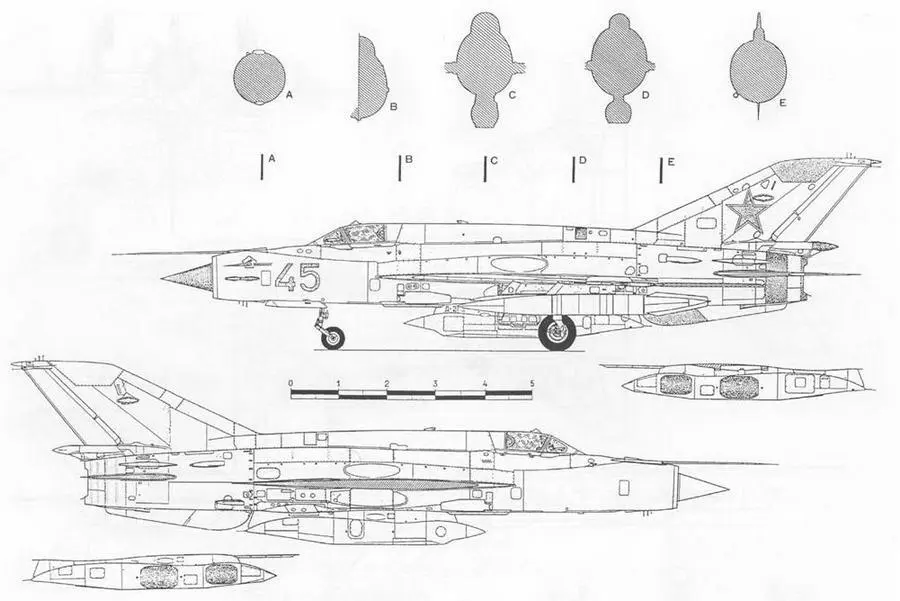

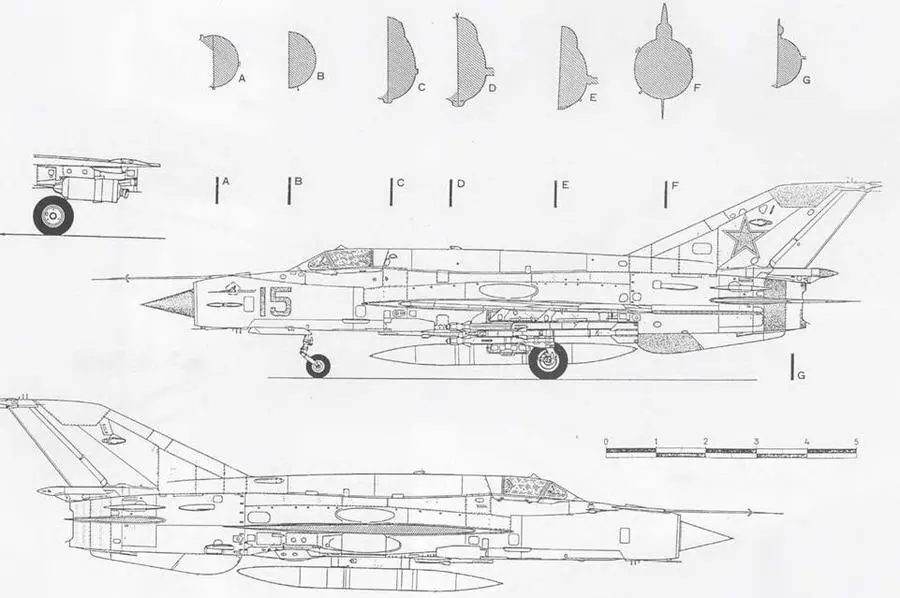

МиГ-21 Р

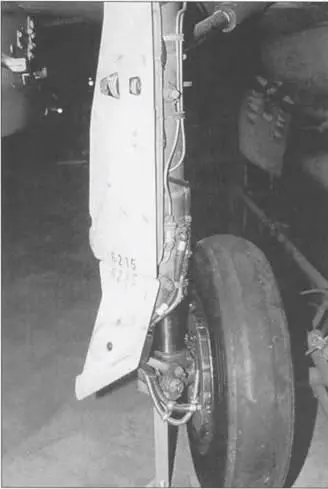

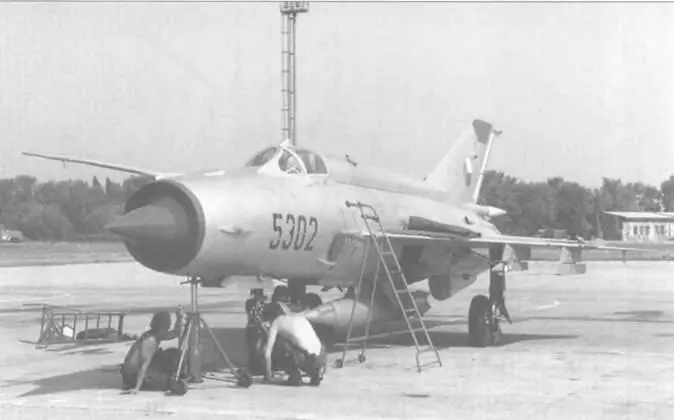

Механики ВВС ЧССР обслуживают основное шасси МиГ-21МФ («черный 5302 1 серийный 965302). Самолет стоит на подпорках. На левом крыле лежит защитное покрытие.

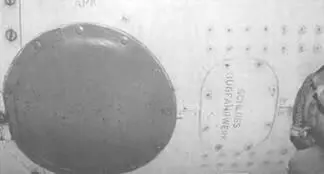

Внешнее прикрытие антенны АРК-10 в нижней части фюзеляжа. Эта система служила для навигации и наведения с земли. Оно располагалось между стойкой основного шасси и аккумуляторным отсеком. Окрашено зеленым Radome Green (FS24108) на всех МиГ-21МФ. Интересно, что на этом восточногерманском МиГ-21МФ надпись «АРК» осталась на русском, в то время как все остальные – на немецком.
