С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

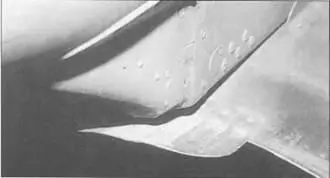

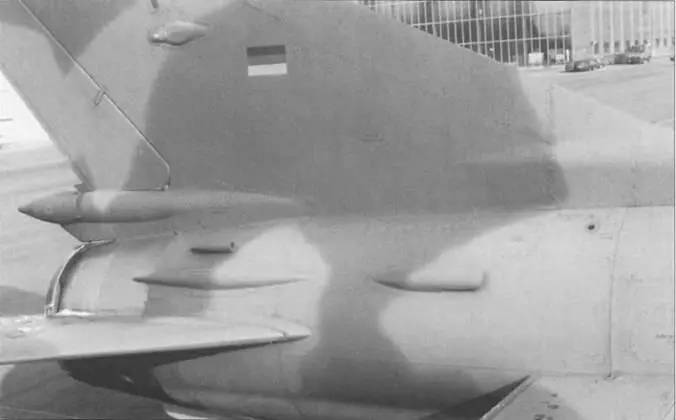

Небольшой вспомогательный воздухозаборник форсажной камеры располагался сразу над длинной гидравлической системой. Такой воздухозаборник находился по обеим сторонам фюзеляжа самолета.

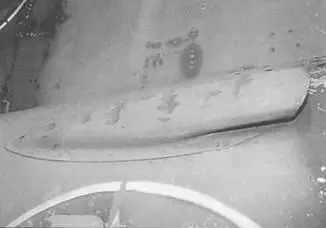

Большой воздухозаборник, располагавшийся перед гидравлической системой в задней части фюзеляжа. Через него подавался воздух в форсажную камеру. Они были самого различного вида. Например этот установлен на болгарском МиГ-21МФ, но точно такие же стояли на ранних МиГ-21СМ\М.

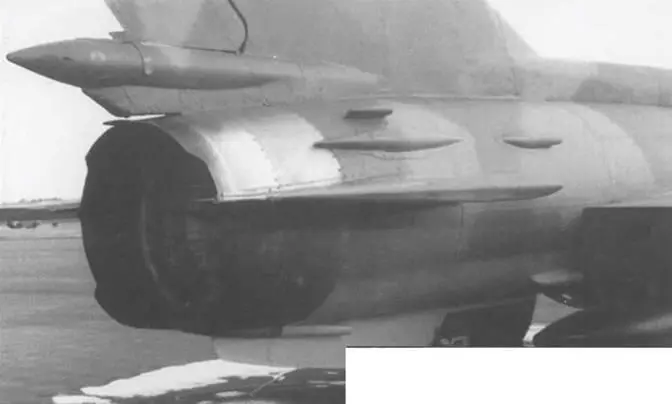

Фото задней части фюзеляжа МиГ-21 МФ. Обратите внимание на красное обозначение в районе парашютного контейнера ПТ-21 У К.

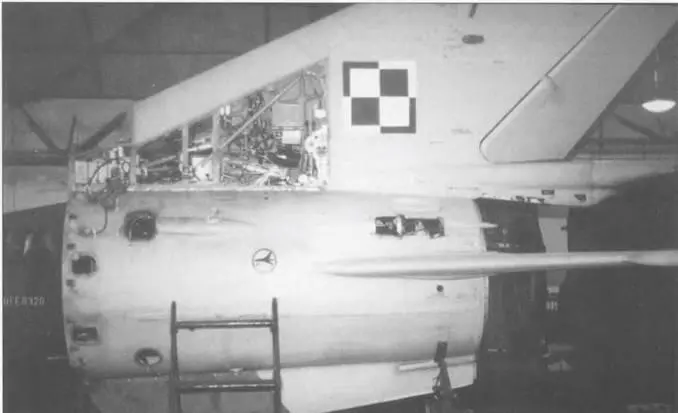

Ремонтные работы на польском МиГ-21МФ. Двигатель P-I3-300 частично демонтирован. Советская доктрина, принятая и в других странах Варшавского договора, предполагала небольшой ремонт в полевых условиях прямо на аэродроме базирования, а капитальный – на АРЗ.

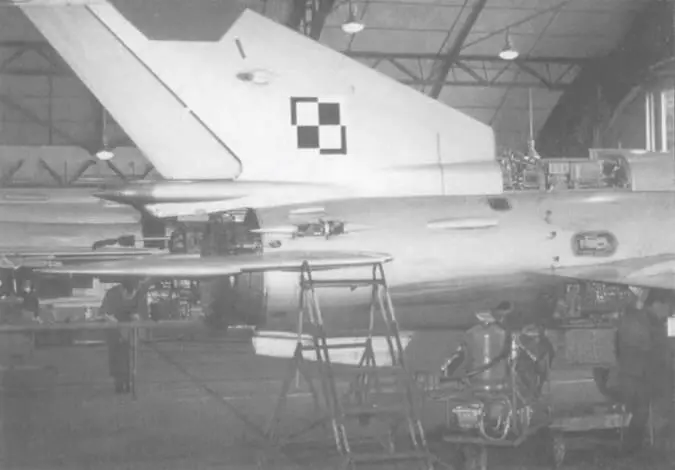

Во время ремонта часто снималась большая треугольная панель па киле истребителя, как например на этом польском МиГ-21МФ. Хорошо видно, что внутренняя поверхность окрашена антикоррозийной зеленой краской Chromate Green. Оранжевая коробка – САРПР (более известный как «черный ящик»). Сразу за ним черный гидравлический насос НП-27Т.

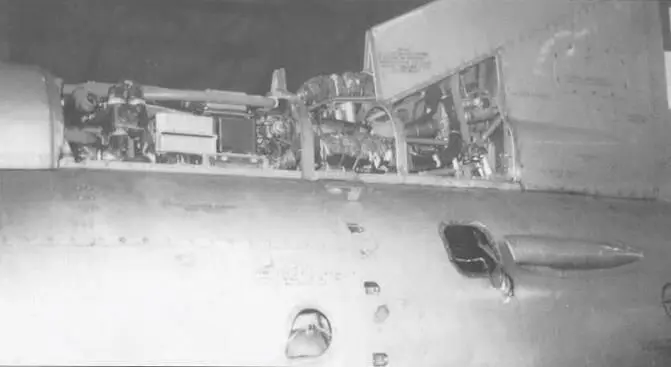

Для доступа к топливопроводу также снималась одна из панелей гаргрота. Также видны агрегаты автопилота ГЛ-135Т. Небольшие панели использовались для отстыковапия задней части фюзеляжи при замене двигателя.

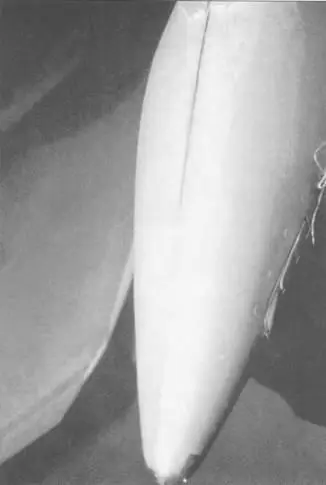

Детальное фото парашютного контейнера ТП-21УК. При выпуске открывалось двухсоставное отделение. Парашют выпускался при посадочной скорости в 320 км\ч и полностью открывался за 1.5 секунды. Уменьшенная таким образом посадочная скорость уменьшала и длину пробега, а также износ покрышек.

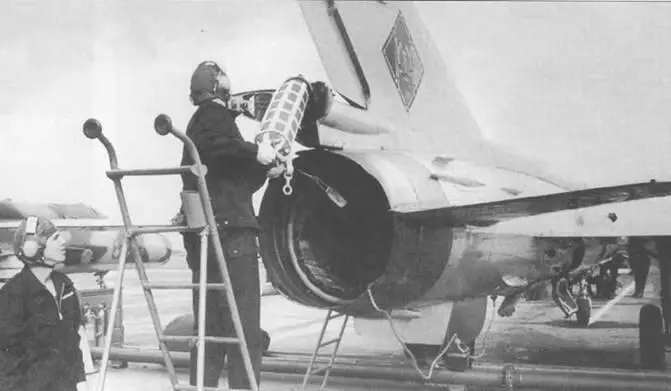

I Штаб-фельдфебель Клаус Йекельукладывает парашют 1 в восточногерманский МиГ-21МФ. Он стоит на специ- I алыюй лестнице. Фото сделано во время масштабных 1 учений в сентябре 1981 года.

На МиГ-21МФ стоял парашютный контейнер ТП-21УК сразу над двигателем. В нем находился тормозной парашют площадью 16 м2. МиГ-21 ПФМ стал первым вариантом, где контейнер располагался именно тут, на ранних машинах он стоял слева сзади на фюзеляже.

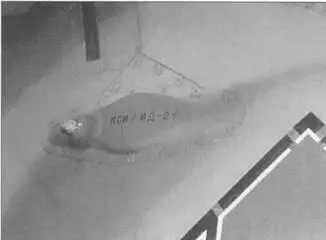

Сенсор ИД-2 компаса КСИ-2 находился по обеим сторонам киля. Антенна системы СПО-Ю «Сирена» находилась только слева. На ранних МиГ-21 ПФМ «Сирены» не было.

Прямо под контейнером ТП-21Ук находилась металлическая пластинка, которая прикрывала контейнер от горячих выхлопов двигателя.

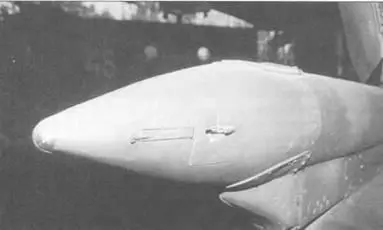

В носовой части МиГ-21бис САУ располагалась антенна РСБН- 2С. Эта антенна не монтировалась больше ни на каком варианте МиГ-21 МФ. В результате установки РСБН-2С антенна СРО- 2 «Хром» была перенесена левее.

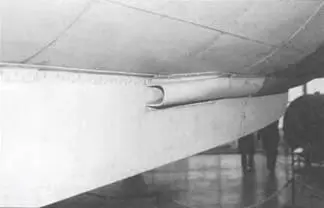

Небольшой воздухозаборник в нижней части фюзеляжа обеспечивал постоянный приток воздуха в двигатель и был стандартным для МиГ-21 всех модификаций.
