С. Иванов - МиГ-21 Особенности модификаций и детали конструкции Часть 2

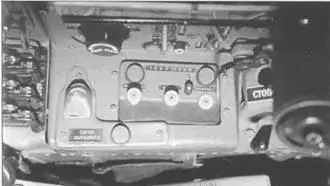

Серебристая коробка – панель кислородной системы, монтировалась слева. Система была очень важна для жизнедеятельности летчика па большой высоте. Именно сюда подключались шланги шлема пилота.

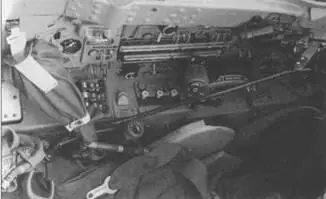

Ручка управления тягой двигателя – на левой консоли. Положение вниз – максимальная тяга. На ручке находилась кнопка управления радиостанции Р-802 (РСНУ-5В). Хорошо видны шланги кислородной системы в наземном положении.

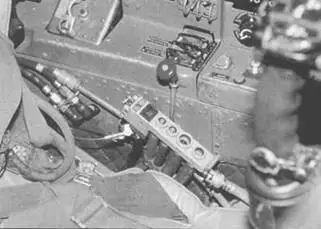

Сразу за ручкой управления двигателем находилось управление системой «Лазурь». С ее помощью наземные контроллеры наводили летчика на цель по радио. Система была не любима летчиками, так как не отвечала требованиям постоянно меняющейся тактической ситуации.

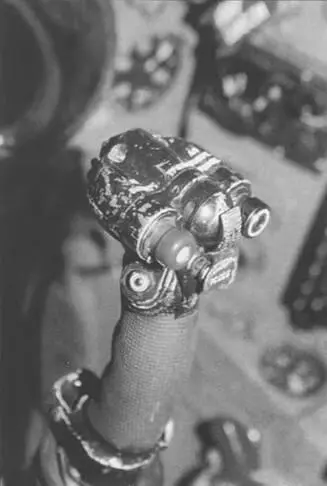

Ручка управления МиГ-21МФ. На ней находилось пять кнопок и один переключатель. Черная кнопка справа – включение автопилота АП-155, белая – слежения за целью, красная слева – открытия огня. Тут же находится режим переключения оружия. Обратите внимание ни предохранительную скобу.

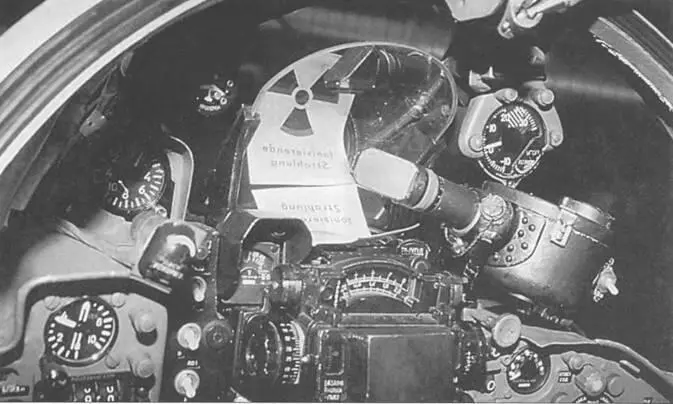

На самом верху приборной панели находился оптический прицел АСП-ПФД-21 А. Справа находится фотокинопулемет CLH-45-1000C. Он использовался для контроля результатов стрельбы. Большинство таких фотокинопулеметов были покрашены черным, однако были и исключения – серебристый. Сразу над ФКН был смонтирован индикатор угла атаки ДВА-ЗА.

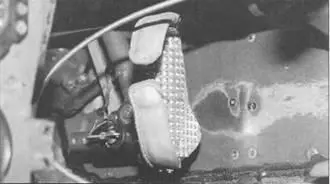

На всех МиГ-21 стояли две педали, на которых были кожаные петли для фиксации ног летчика. Обычно они были очень изношенными, так как использовались очень интенсивно.

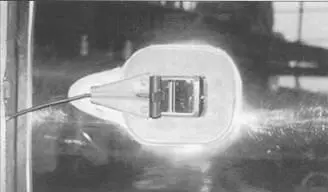

Вид снизу на зеркало заднего вида ТС-27АМШ. Хорошо видно подведение электрического кабеля, который питал систему обогрева.

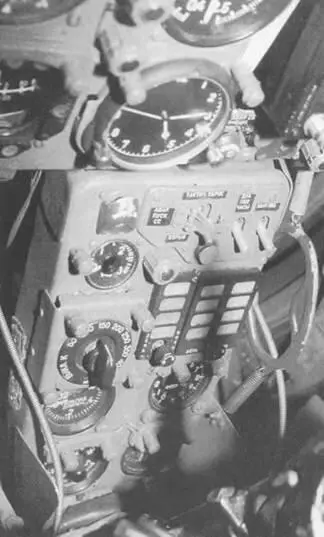

Дополнительная панель приборов, которая располагалась справа, была предназначена прежде всего для информирования пилота о разных неполадках в системе. Внизу находились различные барометрические приборы.

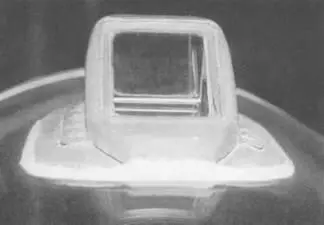

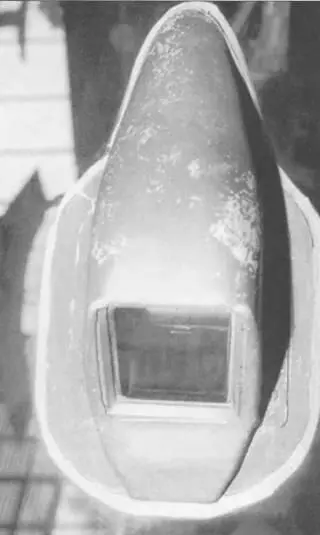

Зеркало заднего вида ТС-27АМШ. Летчик использовал его для того, чтобы наблюдать за тем, что сзади. Такое же зеркало монтировалось на поздних МиГ-21 бис. На МиГ-21СМ\М было по разному.

ТС-27АМШ также устанавливался на МиГ-21 третьего и четвертого поколений. Зеркало обеспечивало угол обзора назад в 35°. Однако отметим, что на МиГ-21МФ обзор у летчика был значительно хуже чем у любого западного летчика-истребителя.

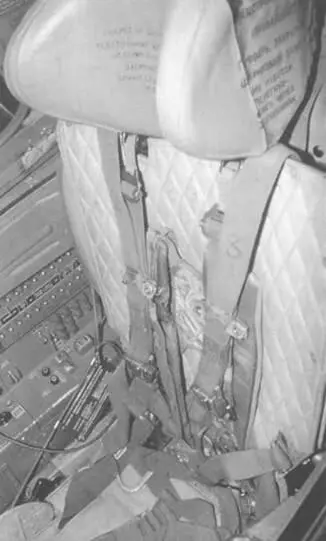

На катапультном кресле КМ-1М сложная система пристяжных ремней, которые обычно были серыми. С их помощью летчик надежно закреплялся во время катапультирования.

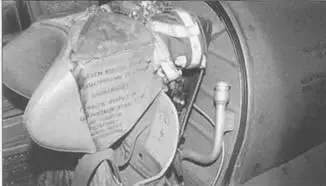

Заголовник катапультного кресла КМ-1 М. Все надписи на этом восточногерманском МиГ-21МФ – на русском. Сам заголовник пластиковый, в то время как все остальное – кожаное. Парашют площадью 2 м2 находился в заголовнике кресла. Слева – стабилизирующий парашют площадью 0.1 м2. Этот парашют открывался сразу после отделения летчика от кресла и был предназначен для стабилизации положения летчика в пространстве. Сзади хорошо виден шлаг кислородной системы, с помощью которой в кабине поддерживалась необходимая температура и давление.
