Торпедных аппаратов калибром 457 мм на броненосце насчитывалось 5, как и на “Ясиме”, и размещались они аналогично, имея тот же боекомплект: 4 бортовых подводных и один носовой надводный. Последний уже защищался 102-мм бронёй. Он оказался и последним надводным аппаратом на броненосцах японского флота.

Больше их ставить не рисковали из опасения взрыва не столько боевого зарядного отделения, сколько воздушного баллона при попадании.

Механизмы “Сикисимы”, как и у “Фудзи” с его собратом, строились на заводе Хемфрейса Тенанта и К 0 в Депфорде и также состояли из двух самостоятельных трёхцилиндровых машин тройного расширения, расположенных в двух изолированных машинных отделениях и имевших диаметры цилиндров высокого, среднего и низкого давления 864, 1346 и 2134 мм при ходе поршня 1,22 м. Каждый цилиндр независимо друг от друга поддерживался колонками из литого железа сзади и из кованой стали спереди. Валы шатунов стальные, диаметром 406 мм. Каждая машина снабжалась 610-мм воздушной помпой и холодильником с площадью охлаждаемой поверхности 720 м² . Циркуляция воды обеспечивалась с помощью центробежной помпы, которая оказалась приспособленной и для выкачивания воды из трюма. Машины приводили в движение два трёхлопастных винта с диаметром 5,18 м и имевших шаг 5,49 м. Лопасти винтов изготавливались из марганцевой бронзы.

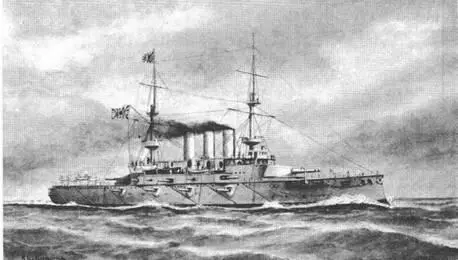

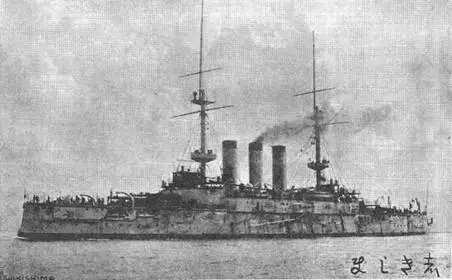

Броненосец "Сикисима ” перед (вверху) и во время войны с Россией

Корабль первым из броненосцев в японском флоте оснастили 25 водотрубными котлами Бельвиля двух типов, каждый из которых имел в своем составе 7 или 8 элементов, с общей нагревательной поверхностью 3520 м² . Диаметр трубок – 45 мм. Каждый котёл снабжался экономизатором, имевшим в своём составе трубки диаметром 70 мм с соединительными коробками на концах. Благодаря этим устройствам вода перед поступлением в котёл нагревалась до 260° С. Площадь колосниковых решеток составляла 106 м² , котлы изготавливались однотопочными с рабочим давлением пара в них 18,98 кгс/см² . В машинах давление падало до 14,76 кгс/см² . Для обеспечения нормальной работы новых котлов броненосец получил три трубы круглой в плане формы. Индикаторная мощность машин составляла 14850 л. с., при которых корабль развивал 18-узловую скорость, а при мощности в 14667 л. с. его скорость составила 18,75 уз (по другим данным- 19,03).

Рулевой привод состоял из двух аппаратов типа Кэмерон (Cameron) с автоматическим регулированием, причём рулевых машинок устанавливалось две, каждая в отдельном водонепроницаемом помещении, как это стало принято в то время в английском флоте. Рулевых станций, с которых имелась возможность управлять рулём – 5. Каждая из них снабжалась гидавлическим телемотором. В качестве рабочей жидкости использовалась вода.

Броненосец оснащался двумя мачтами т. н. обыкновенного английского типа, то есть сравнительно малого диаметра, на каждой из которых имелось по два марса: нижний боевой, расположенный на небольшой высоте, предназначенный для размещения малокалиберной артиллерии, и верхний, предназначенный только для установки прожекторов (боевых фонарей). “Сикисима’ имел 11 шлюпок, два паровых катера и барказ с приспособлениями для уничтожения минных заграждений, две миноноски английского адмиралтейского типа длиною17,1 м. Миноноски имели водотрубные котлы системы завода “Теймз Айрон Уоркс”, а вооружение каждой состояло из носового торпедного аппарата и 47-мм (2,5 фн) орудия Гочкиса, устанавливаемого на форштевне.

Первоначально “Сикисима” предназначался для исполнения роли флагманского корабля и экипаж планировался состоящим из 741 чел., считая флагмана и 38 офицеров. По другим данным, его экипаж сначала состоял из 35 офицеров и 637 (или 652) прочих чинов. Позднее он состоял из 830 чел. (по другим данным – 836), в состав которых входили 52 офицера и кондуктора. [6, 33,55-58]

Во время русско-японской войны 1904-1905 гг. “Сикисима” под командованием капитана S ранга X. Терагаки входил в первый боевой отряд первой эскадры (в его 2-ю бригаду вместе с погибшими позднее “Хацусе” и “Ясима”), участвовал в обстрелах и блокаде Порт-Артура, буксировке подорвавшегося на мине “Ясима”, сражениях в Жёлтом море и при Цусиме.

Данные о повреждениях и потерях броненосца при Цусиме несколько разноречивы. По одним, “Сикисима” получил пять попаданий снарядов калибром от 152 до 305-мм и потерял 37 человек.[16] По другим, корабль поразили 11 снарядов: один – 305-, один – 254-, три – 152-, четыре 75-мм и несколько неустановленного калибра. Ранено 20 (некоторые скончались от ран), убито – 6 человек. 305-мм снаряд, попавший в интервале времени от 14 ч 42 мин до 15 ч в каземат 152-мм орудия № 6, взорвался в офицерском отделении. Взрывом повреждена часть брони, выведен из строя элеватор. “В 15ч 57 мин в правом 305-мм орудии носовой башни произошёл преждевременный взрыв снаряда. Башня на время прекратила огонь. Левое орудие вскоре возобновило стрельбу, а у правого был оторван ствол на 1,5 м. Произошло это всего лишь на 11 выстреле. В 18 ч 17 мин снаряд попал в фок-мачту.” [22]
