Барбеты артиллерии главного калибра тоже радикально изменились: за счет рациональной конструкции подъемников они стали в плане круглыми, став в диаметре всего 11,3 м, что дало существенную экономию в весе по сравнению с грушевидными на “Фудзи”. Толщина их с обращенной к противнику стороны составляла 356 мм, а под защитой траверзов – 203 мм. Защита орудий главного калибра значительно усилилась: в лобовой части башни имели толщину 254, а с верху, бортов и тыла – 203 мм. Боевая рубка имела толщину брони 356 мм, а запасная кормовая – 76. Средняя артиллерия теперь вся получила казематы, но уже восьмигранные, с такой же как на “Фудзи” толщиной брони – 152 мм из гарвеированной никелевой стали в их трех лобовых частях, обращенных к противнику, и 51 – в остальных, включая крыши. Общий вес брони “Сикисимы” составил 4526 т.

Артиллерия состояла первоначально из 4 305-мм, 14 152-мм, 20 76-мм(12фн), 8 47-мм (3 фн) сорокакалиберных, 6 47-мм 33-калиберных (2,5 фн) орудий (по другим данным, 4 47/33) производства завода Армстронга. Броненосец имел 8 пулеметов Максима. По своим характеристикам орудия аналогичны тем, что устанавливались на “Фудзи”. 305-мм орудия размещались попарно в двух круглых в плане барбетах, имевших толщину бронирования 356 мм, установленных традиционно в носу и в корме и с углами обстрела по 270°. На “Сикисиме”, первом среди броненосцев японского флота, стало возможным по- настоящему полное круговое заряжание орудий главного калибра в горизонтальной плоскости. Два подъёмника обеспечивали подачу снарядов и зарядов снизу из погребов к казенным частям орудий.

Одновременно они же выполняли функции рабочих камер, содержащих запасные снаряды. “Сикисима” и три его современника “Хатсусе”, “Асахи” и “Микаса” имели тяжёлые установки эльсвикской конструкции, которых в первое время объединяло одинаковое исполнение пушечных портов в броневой защите.

Хотя подъёмники и механизмы горизонтального наведения изготавливались гидравлическими, но предусматривались дублирующие их электрические приводы производства фирмы Армстронга, а также резервное ручное управление. Скорость заряжания стала выше, чем у “Фудзи”, что позволило обеспечить для каждого 305-мм орудия минутную готовность к выстрелу, поэтому боевая скорострельность ожидалась не ниже одного выстрела за две мин.

152-мм орудия располагались побортно в средней части между барбетами главного калибра в отдельных бронированных казематах, максимально разнесённых по длине корабля и размещённых в уже знакомом шахматном порядке для того, чтобы защитить остальные орудия от повреждений при попадании в один из казематов.

С каждого борта находилось по 4 орудийных каземата в батарейной и по три – на верхней палубах.

Расположенные на верхней палубе в носовых и кормовых углах надстройки орудия имели возможность вести огонь вдоль диаметральной плоскости – их казематы несколько вытягивались вдоль нее и угол обстрела из них составлял по 135°. У остальных – по 110°. Казематы делались водонепроницаемыми как с внешней, так и с внутренней стороны защищая не только от разрыва снаряда, но и от попадания воды внутрь корабля через повреждённый порт.

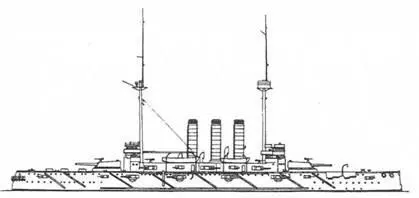

Броненосец “Сикисима". 1901 г. (Наружный вид)

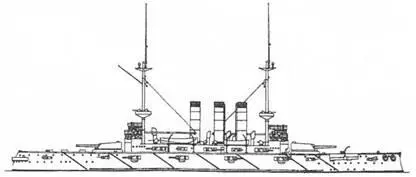

Броненосец “Сикисима". 1915 г. (Наружный вид)

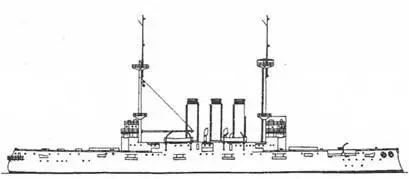

Блокшив (б. броненосец “Сикисима"). 1945 г. (Наружный вид)

Противоминная артиллерия располагалась следующим образом. Восемь 76-мм орудий устанавливались по два на каждый борт в носу и в корме батарейной палубы, четыре – на верхней палубе, симметрично относительно расположенных на миделе 152-мм пушек, четыре – на надстройке, на крышах казематов угловых стоявших в районе мостиков 152-мм орудий, и четыре – на крыльях мостиков, имея возможность вести огонь в нос и корму поверх башен главного калибра, также, как первоначально стояли двадцать 47-мм пушек на “Фудзи”.

Малокалиберные 47-мм пушки размещались: 4 – на надстройке (навесной палубе) в районе миделя, четыре – на верхних крыльях мостиков, и по три (два) орудия на каждом нижнем марсе. Из марсовых пушек четыре ставились симметрично относительно диаметральной плоскости, а две – вдоль нее. Боекомплект составлял по 60 305-мм, 200 152-мм, 300 76-мм снарядов на ствол.
