Любой большой электромагнит обладает большой самоин­дукцией. Пусть, например, к катушке большого электромаг­нита присоединена батарея (фиг. 16.6) и пусть установилось большое магнитное поле. (Ток достигает постоянной величины, определяемой напряжением батареи и сопротивлением провода катушки.)

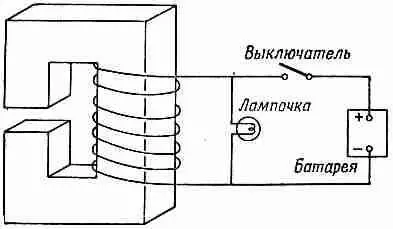

Фиг. 16.6. Включение электромагнита в цепь.

Лампочка открывает проход току в момент отключения, препятствуя возникновению слишком большой э.д.с. на кон­тактом выключателя.

Но теперь предположим, что мы пытаемся отсоеди­нить батарею, разомкнув выключатель. Если бы мы на самом деле разорвали цепь, ток быстро уменьшился бы до нуля и в процессе уменьшения создал бы огромную э. д. с. В большин­стве случаев такой э. д. с. оказывается вполне достаточно, чтобы образовалась вольтова дуга между разомкнутыми контактами выключателя. Возникающее большое напряжение могло бы нанести вред катушке, да и вам, если бы именно вы раз­мыкали выключатель! По этим причинам электромагниты обыч­но включают в цепь примерно так, как показано на фиг. 16.6. Когда переключатель разомкнут, ток не меняется быстро, а продолжает течь через лампу, оставаясь постоянным за счет э. д. с. от самоиндукции катушки.

§ 3. Силы, действующие на индуцируемые токи

Вы, вероятно, наблюдали великолепную демонстрацию пра­вила Ленца с помощью приспособления, изображенного на фиг. 16.7. Это электромагнит точно такой же, как катушка а на фиг. 16.5. На одном конце электромагнита помещается алю­миниевое кольцо. Если с помощью переключателя подсоеди­нить катушку к генератору переменного тока, то кольцо взле­тает в воздух. Силу, конечно, порождают токи, индуцируемые в кольце. Тот факт, что кольцо отлетает прочь, показывает, что токи в нем препятствуют изменению поля, проходящего через кольцо. Когда у магнита северный полюс находится сверху, индуцированный ток в кольце создает внизу северный полюс. Кольцо и катушка отталкиваются точно так же, как два магнита, приложенные одинаковыми полюсами. Если в кольце сделать тонкий разрез по радиусу, сила исчезает — убедительное доказательство того, что она действительно обусловлена токами в кольце.

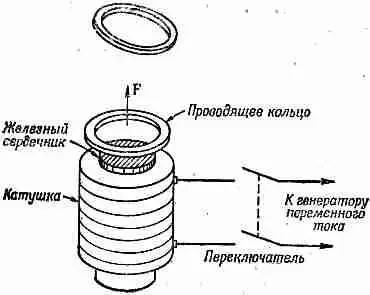

Фиг. 16.7. Проводящее кольцо сильно отталкивает­ся электромагнитом, когда в нем меняется ток.

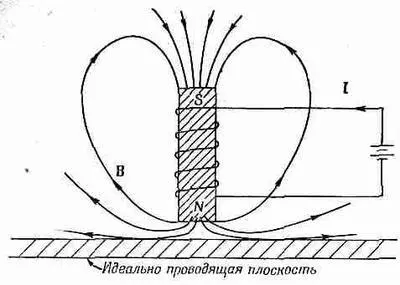

Фиг. 16.8. Электромагнит вблизи идеально проводящей плоскости.

Если вместо кольца у края электромагнита поместить алю­миниевый или медный диск, то и он отталкивается; индуциро­ванные токи циркулируют в материале диска и снова вызывают отталкивание.

Интересный эффект, в основе похожий на предыдущий, воз­никает с листом идеального проводника. В «идеальном провод­нике» ток совсем не встречает сопротивления. Поэтому возник­шие в нем токи могут течь не переставая. Фактически малейшая э. д. с. создала бы сколь угодно большой ток, а это на самом деле означает, что в нем вообще не может быть э. д. с. Любая попыт­ка создать магнитный поток, проходящий сквозь такой лист, вызовет токи, образующие противоположно направленные поля В — все со сколь угодно малыми э. д. с., так что никакого потока не будет.

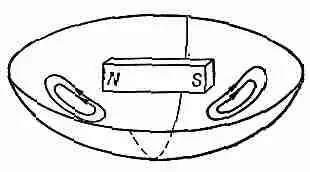

Если к листу идеального проводника мы поднесем электромагнит, то при включении тока в магните в листе возникают токи (называемые вихревыми токами), и никакой магнитный поток не пройдет. Линии поля будут иметь вид, показанный на фиг. 16.8. То же самое произойдет, если к идеальному про­воднику поднести постоянный магнит. Поскольку вихревые токи создают противоположные поля, магниты от проводника отталкиваются. Поэтому оказывается возможным подвесить постоянный магнит в воздухе над листом идеального провод­ника, изготовленного в форме тарелки (фиг. 16.9). Магнит будет поддерживаться в воздухе за счет отталкивания индуцирован­ных вихревых токов в идеальном проводнике. При обычных температурах идеальных проводников не существует, но некоторые материалы при достаточно низких температурах стано­вятся идеальными проводниками.
