Фиг. 16.9. Магнитная палочка отталкивается вихревыми токами и повисает над чашей из сверх­проводника.

Так, при температуре ниже 3,8° К олово становится идеальным проводником; тогда оно называется сверхпроводником.

Если проводник, показанный на фиг. 16.8, не вполне иде­альный, то возникнет некоторое сопротивление течению вихре­вых токов. Токи будут постепенно замирать, и магнит медленно опустится. В неидеальном проводнике, чтобы течь дальше, вихревым токам необходима некоторая э. д. с., а для возник­новения э. д. с. поток должен непрерывно меняться. Поток магнитного поля постепенно проникает в проводник.

В обычном проводнике имеются не только силы отталкива­ния за счет вихревых токов, но могут быть и боковые силы. Например, если мы передвигаем магнит над проводящей поверхностью, вихревые токи создают тормозящую силу, по­тому что индуцированные токи препятствуют изменению по­тока. Такие силы пропорциональны скорости и похожи на силы вязкости.

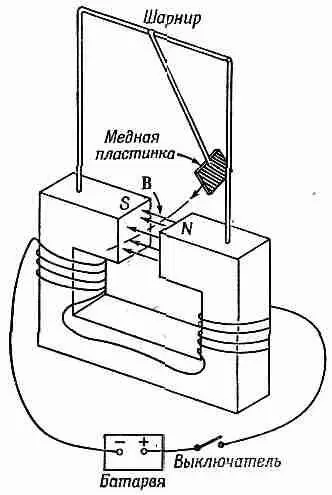

Эти эффекты хорошо наблюдаются на приборе, изображен­ном на фиг. 16.10. Квадратная медная пластинка укреплена на конце стержня, образуя маятник. Пластинка качается взад и вперед между полюсами электромагнита. Когда магнит вклю­чается, движение маятника неожиданно прекращается. Как только металлическая пластинка попадает в зазор магнита, в ней индуцируется ток, который стремится помешать измене­нию потока через пластинку. Если бы пластинка была идеаль­ным проводником, токи были бы столь велики, что они снова вытолкнули бы пластинку и она отскочила бы назад. В медной же пластинке имеется некоторое сопротивление, поэтому токи' сначала заставляют пластинку почти намертво застыть, когда она начинает входить в поле. Затем, по мере того как токи зами­рают, пластинка продолжает медленно двигаться в магнитном; поле и останавливается совсем.

Схема вихревых токов в медном маятнике поясняется фиг. 16.11. Сила и расположение токов весьма чувствительны к форме пластинки. Если, скажем, вместо медной пластинки взять другую, в которой имеется ряд узких щелей (фиг. 16.12), то эффекты вихревых токов сильно уменьшатся. Маятник проходит сквозь магнитное по­ле лишь с небольшой тор­мозящей силой

Фиг. 16.10. Торможение маят­ника указывает на силы, возни­кающие благодаря вихревым то­кам.

Причина в том, что токи в каждой ча­сти пластинки возбуждают­ся меньшими по величине потоками и, следовательно, эффекты сопротивления каж­дой петли оказываются боль­шими. Чем меньше токи, тем меньше и торможение. Вяз­кий характер силы проявит­ся еще более наглядно, если медную пластинку поместить между полюсами магнита и за­тем отпустить ее. Пластинка не падает, она просто медленно опускается. Вихревые токи оказывают сильное сопротивление движению, точь-в-точь как вязкое сопротивление меда.

Если мы не будем протаскивать проводник мимо магнита, а попробуем вращать его в магнитном поле, то в нем в резуль­тате тех же эффектов возникнет тормозящий момент. И наоборот, если вращать магнит, меняя местами его полюса, вблизи проводящей плоско­сти или кольца, то кольцо повернется за магнитом, токи в кольце создадут мо­мент, стремящийся повернуть кольцо вместе с магнитом.

Фиг. 16.11. Вихревые токи в медном маятнике.

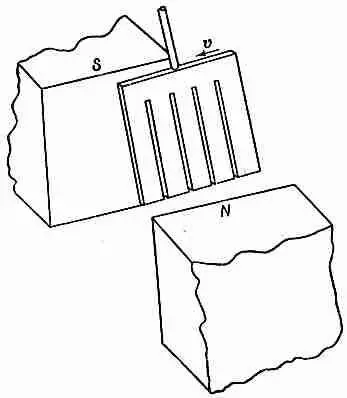

Фиг. 16.12. Эффекты от вих­ревых токов си льно снижа­ются, если в пластинке про­резать щели.

Поле, весьма похожее на поле вращающегося магнита можно создать с помощью устройства из катушек (фиг. 16.13). Мы берем железный тор (т. е. железное кольцо в виде бублика) и наматываем на него шесть катушек. Направив ток так, как показано на фиг. 16.13, а, через обмотки 1 и 4, мы получим магнитное поле в направлении, указанном стрелками. Если мы теперь переключим ток на обмотки 2 и 5, то магнитное поле будет направлено уже по-другому (фиг. 16.13, б). Продолжая так действовать, мы получаем последовательность полей, изо­браженных на остальных частях нашего рисунка. Если процесс проводить плавно, то получится «вращающееся» магнитное поле. Подсоединив катушки к сети трехфазного тока (а она дает именно такую последовательность токов), мы легко полу­чим требуемую последовательность токов. «Трехфазный ток» создается генератором, использующим принцип фиг. 16.1, за тем исключением, что на оси симметрично укрепляются три рамки, т. е. каждая под углом 120° к соседней. Когда рамки вращаются как единое целое, э. д. с. максимальна в одной рамке, затем в другой и т. д. в правильной последовательности. Трехфазный ток имеет много практических преимуществ. Одно из них заключается в возможности получить вращающееся магнитное поле. Момент, действующий на проводник со стороны такого вращающегося поля, легко обнаруживается на металлическом кольце, поставленном на изолирующей подставке прямо над тором (фиг. 16.14). Вращающееся поле вызывает вращение кольца вокруг вертикальной оси. Здесь видны те же основные элементы, которые имеются в больших промышленных трех­фазных индукционных моторах.
