Яков Гегузин - Живой кристалл

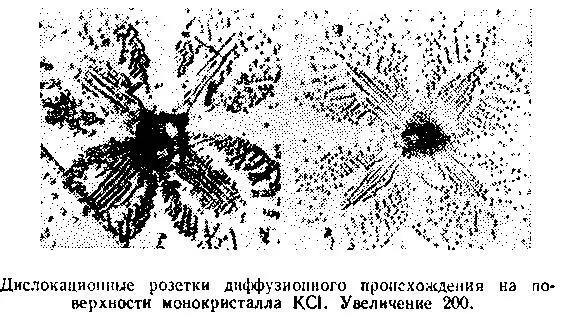

Теперь о дислокационных розетках, возникающих, когда через маленький участок поверхности кристалла в его объем диффундируют чужие атомы. Первый опыт, в котором такие розетки были обнаружены, ставился так. На поверхности КС1 располагалась крупинка кристалла КВr, производился отжиг при высокой температуре, а затем с охлажденного образца снималась крупинка и поверхность кристалла протравливалась для обнаружения точек пересечения поверхности линиями дислокаций. При этом обнаруживается розетка фигур травления на дислокациях.

В диффузионном опыте розетка дислокаций возникала в связи с тем, что чужие атомы в кристалле создают в нем напряжения. Они и вызывают движение дислокаций и формирование розетки.

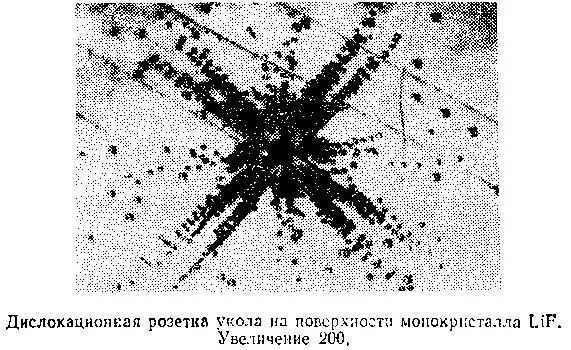

Для чего ставились описанные опыты по обнаружению и исследованию розеток? Отвечу на вопрос строго, оставив эстетику в стороне. Опыты с розетками укола проводились для того, чтобы детально проследить закономерности движения дислокаций, происходящего одновременно во многих плоскостях легкого скольжения. Здесь напряжение создается нажатием на индентор, а розетка — источник сведений о поведении дислокаций. Опыты с розетками, которые формируются в процессе диффузии, ставились с иной целью: выяснить, какие напряжения возникают в области кристалла, в которую в процессе диффузии внедряются чужие атомы. Оказывается, что и форма розетки, и число дислокаций, которые ее образуют, зависят и от величины напряжений, и от того, как эти напряжения распределены. Сравните розетки укола и диффузионные розетки, и вы убедитесь, что напряжения, которые их создали, ориентированы различно. Не будем разбираться в деталях, а удовлетворимся утверждением: различно. И розетки оказываются различными по форме и равно красивыми — как цветы!

В истории науки подобных примеров множество: появляется новая идея, или обнаруживается новое явление природы, и при этом вдруг оказывается, что ранее, в связи с совсем иными задачами и ввиду совсем иных целей, ученые высказали соображения или выполнили расчеты, которые имеют самое прямое отношение к новым, тогда еще неизвестным, а ныне появившимся идеям и обнаружившимся явлениям. В начале 30-х годов, создавая теорию дислокаций, физики столкнулись с необходимостью изучить напряжения, которые должны возникнуть вокруг дислокационной линии. Тут-то и оказалось, что великий итальянский математик Вито Вольтерра, который впоследствии прославился созданием математической теории борьбы за существование, еще в начале века решил задачу о распределении напряжений в толстостенной резиновой трубке, возникающих после того, как трубка разрезана вдоль образующей; в плоскости разреза части трубки друг относительно друга сдвинуты, а затем в этой же плоскости склеены. Конечно же, Вольтерра решал чисто математическую задачу из области теории упругости, совершенно не подозревая, что в кристаллах имеются дислокации и что найденное им решение имеет самое прямое отношение к вопросу о распределении напряжений вокруг дислокаций — и краевой, и винтовой.

Мы это легко поймем, если воспользуемся моделью «резиновая трубка» и реально проделаем с ней все то, что умозрительно проделывал математик Вольтерра, решая свою задачу. Возьмем толстостенную резиновую трубку, разрежем ее по образующей до отверстия. Для того чтобы моделировать краевую дислокацию, осуществим сдвиг вдоль радиуса трубки, а чтобы моделировать винтовую дислокацию — вдоль направления оси трубки. Осуществив сдвиг, склеим сдвинутые части трубки в плоскости разреза.

Обсудим подробнее нашу модель. Плоскость разреза, доведенного лишь до отверстия трубки, — аналог плоскости сдвига. Взаимный сдвиг частей трубки и затем их склейка в плоскости сдвига — аналог сдвига в кристалле, в котором сохраняется связь между частями кристалла, находящимися над и под плоскостью сдвига. Центральное отверстие в трубке — необходимая деталь модели. Если бы мы моделировали сдвиг не трубкой, а сплошным резиновым жгутом, вдоль той линии, где оканчивался разрез, при деформации должны были бы возникнуть огромные напряжения, а значит, и разрыв резины. Природа, разумеется, позаботилась о том, чтобы и вдоль линии дислокации в кристалле было подобие полого цилиндра. Такой канал есть и называется он ядром дислокации.
