Яков Гегузин - Живой кристалл

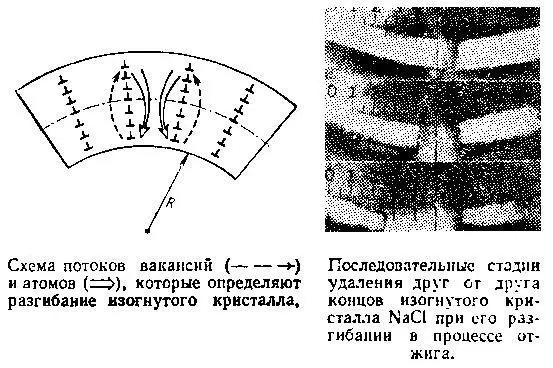

Этот эффект наблюдался в очень простых опытах. Тонкая пластинка монокристалла NaСl изгибалась по кругу так, что между ее концами оставался маленький зазор. Затем она горизонтально располагалась в печи. В процессе отжига велось наблюдение за шириной зазора. Со временем он увеличивался, свидетельствуя о распрямлении кристалла. По скорости распрямления можно было вычислить коэффициент диффузии и убедиться в том, что основной механизм распрямления — это диффузионное восхождение дислокаций.

В истории всякой теории есть период, когда она привлекательна не столько достигнутыми успехами, сколько возникшими перед ней трудностями. Это обычно юношеский период развития теории, когда она испытывает то, что именуется «трудностями роста».

Вопрос «Как растут кристаллы?» тревожил многие умы — и те, которые проблему обсуждали умозрительно, и те, которые, служа практике, пытались лучшим образом искуссвенно выращивать кристаллы.

В нашем повествовании оставим без обсуждения множество наивных догадок о том, как растут кристаллы; эти догадки в ранг теории возводить не надо. Не будучи теориями, они, однако, предшествуют их появлению, и поэтому пренебрежительно перешагивать через эти догадки не следует, они, безусловно, заслуживают благодарности.

Первая серьезная теория роста кристаллов появилась в середине 20-х годов и была предложена немецким физиком Косселем и болгарским физиком Странским. Они рассуждали строго, физически оправданно и очень прямолинейно.

Вот их логика. Есть кристаллик, ограненный плоскими поверхностями. Он играет роль зародыша будущего кристалла, ему надлежит расти. Есть источник атомов, которые, осев на кристалле, увеличивают его объем, способствуют его росту. Атомы могут осаждаться, приходя к зародышу из пересыщенной газовой фазы, или из пересыщенного раствора, или из расплава. До сих пор рассуждения физиков заведомо непорочны, так как ничего, кроме констатации факта, они не содержат: зародыш кристаллика растет за счет осаждения на нем атомов. Теория, однако, обязана предложить модель процесса и ответить на следующие вопросы: в каких случаях атом «сочтет целесообразным» осесть на поверхности растущего кристалла, будет ли он это делать единолично или в компании себе подобных, с какой скоростью кристаллик будет расти, как на эту скорость можно повлиять? У теории можно потребовать ответа еще на многие другие вопросы. Ограничимся этими основными и сочтем теорию разумной, если, в согласии с фактами, она ответит на них.

Продолжим прямолинейную логику Косселя и Странского. Если на гладкой поверхности кристалла осядет всего один атом, он с кристаллом будет связан непрочно и, прожив на поверхности какое-то короткое время, покинет ее. А это означает, что кристаллик расти не будет, он как бы не приемлет атомы, которые хотели бы в одиночку обосноваться на нем. Их непрочная связь обусловлена изолированнестью атома, недостатком со

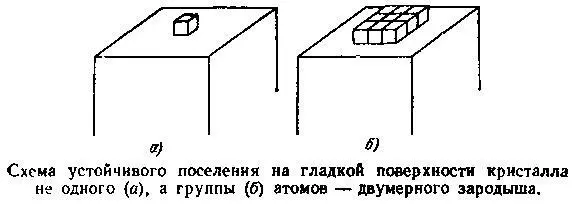

седей. Если представить атом в форме кубика, то из шести возможных связей кубика с соседями установленной оказывается только одна. Будем считать, что прочность связи такого атома с кристаллом составляет одну шестую от максимальной. Поэтому теоретики решили, что для того, чтобы кристалл приобрел способность к росту, осесть на поверхности должен коллектив атомов, образующих колонию. Легко понять, что чем больше атомов входит в состав плоской колонии, тем прочнее она окажется связанной с кристаллом.

Коссель и Странский выяснили, что чем меньше степень пересыщения раствора или переохлаждения расплава, тем больше должен быть размер колонии, которая окажется способной к росту, не распадется на отдельные атомы, поодиночке покидающие поверхность кристалла. Такую колонию они назвали «критическим двумерным зародышем». Если на поверхности кристалла возник такой зародыш, то к его контуру могут пристраиваться приходящие одиночные атомы и зародыш будет разрастаться, покрывая собой всю поверхность кристалла, выстраивая новый одноатомный слой. А затем должно начаться все сначала: появляется двумерный зародыш, разрастается, образуется одноатомный слой.
