Воспользуемся формулой для числовой оценки. Допустим, что среднее расстояние между дислокационными линиями ≈ 10 -4см. Это значит, что плотность подвижных дислокаций ρ 0≈ 10 8см -2. Если в опыте дислокации успели сместиться приблизительно на расстояние между ними, то при b ≈ 3 . 10 -8см величина ε ≈ 3 . 10 -4, т. е. пластическая деформация произойдет на 0,03%. Это ни мало и ни много, а ровно столько, сколько должно быть при такой плотности дислокаций и при таком их смещении.

Из нашей формулы следует еще одно важное соотношение. Если ее левую и правую части поделить на время, в течение которого происходил сдвиг, то мы получим связь между скоростью пластического деформирования и средней скоростью движения дислокаций υ , так как υ = l i / t. Эта связь подсказала идею огромного количества стереотипных опытов, которые проводились с различными кристаллами: измеряли скорость пластического деформирования кристалла, плотность дислокаций и вычисляли по этим данным скорость их движения.

Начали мы с обсуждения режима движения гусеницы и ковра со складкой, а окончили фундаментальной формулой теории дислокаций. По дороге, от начала очерка к его концу, логическая цепочка как будто бы не рвалась.

О «восхождении» дислокаций теперь пишут в серьезных научных книгах. Видимо, тому ученому, который впервые исследовал перемещение дислокаций с одной плоскости скольжения на другую плоскость, движение дислокации представилось подобным восхождению по ступеням лестницы. Именно этот образ и помог ему понять закономерности «восхождения».

Дислокация умеет перемещаться двумя различными механизмами — «скользить» в плоскости скольжения и «восходить» в направлении, перпендикулярном этой плоскости. Одновременно «скользя» и «восходя», дислокация может двигаться и под произвольным углом к плоскости скольжения. Со скольжением мы знакомы: знаем и о гусенице, и о ковре, и о реальной скользящей дислокации. В этом очерке — о восхождении.

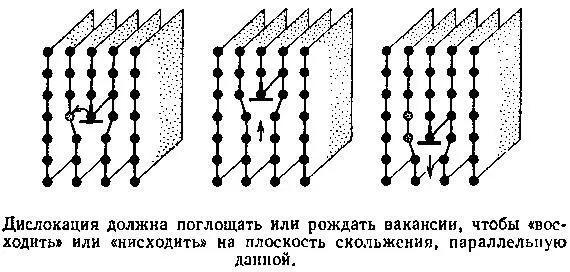

Что происходит, когда краевая дислокация перемещается с данной плоскости скольжения на параллельную? Происходит вот что: незавершенная плоскость, ограниченная дислокационной линией, становится короче на величину расстояния между плоскостями. Произойти это может лишь в случае, если освобождающиеся при этом атомы диффузионно уйдут от дислокационной линии в кристалл. Поэтому для того, чтобы дислокация «восходила», нужно создать условия, при которых атомы будут диффузионно течь по направлению от линии. Впрочем, они могут течь и к линии и пристраиваться к незавершенной плоскости, удлиняя ее. В этом случае дислокация будет восходить в противоположном направлении, скажем так: нисходить.

Итак, дело за малым, надо обеспечить направленный диффузионный поток атомов. Этого можно добиться, прилагая к кристаллу сжимающие или растягивающие напряжения. Если кристалл сжать в направлении, перпендикулярном незавершенной плоскости, — вблизи дислокационной линии, т. е. там, где обрывается незавершенная плоскость, величина напряжений окажется большей, чем вдали от нее. Это означает, что вблизи дислокационной линии концентрация вакансий будет более низкой, чем вдали от нее, и, следовательно, к линии потекут вакансии или, что то же, атомы диффузионно потекут от линии и плоскость будет укорачиваться. В случае растягивающих напряжений все рассуждения обратятся: от линии потекут вакансии, к линии — атомы, плоскость удлиняется. В предыдущих рассуждениях, специально этого не оговорив, мы воспользовались зависимостью концентрации вакансий с υ от напряжений σ: создаем сжимающие напряжения — концентрация вакансий понижается, растягивающие — увеличивается. Установить количественную связь между с υ и величиной и знаком σ— дело не простое, не станем им заниматься. А вот качественно понять, в чем здесь дело, не сложно. Дело в том, что всесторонне сжимаемый кристалл обязан как-то уплотниться, и он это делает, лишаясь части пустоты в виде пустых узлов решетки — вакансий. А растягиваемый кристалл ведет себя диаметрально противоположно: подчиняясь растягивающим напряжениям, которые его вынуждают к увеличению объема, кристалл рождает пустоту в виде дополнительных вакансий. Интуиция подсказывает, что величина изменения концентрации вакансий и величина напряжений должны быть связаны зависимостью Δ с υ ~ σ. Скажем, зависимость Δ с υ ~ σ 2не может иметь места, так как она означала бы нелепость: Δ с υ не зависит от знака σ. Точный расчет подтверждает: зависимость Δ с υ ~ σ.
