Первая из задач решается совсем просто. Для этого достаточно взглянуть на приводимые фотографии ансамбля пузырьков с дислокацией. Чтобы лучше увидеть дислокацию, смотреть на фотографию надо не обычно сверху вниз, а почти параллельно плоскости листа, повернув при этом лист так, чтобы направление взгляда (оно обозначено стрелками) совпадало с диагональными рядами пузырьков.

На одной из фотографий представлена модель краевой дислокации, — ее мы узнаем легко. На другой — модель дислокационной петли. Собственно не всей петли, а ее сечения плоскостью фотографии. Образовалась эта петля так: из кристалла была удалена часть атомной плоскости в форме круглого диска, возникшая при этом полость «схлопнулась», при этом оставшаяся незавершенная плоскость (удален диск!) оказалась ограниченной замкнутой линией. Она и является дислокационной петлей.

Модель БНЛ дает возможность не только увидеть дислокации невооруженным глазом, но и проследить за тем, как расположены атомы вблизи конца незавершенной плоскости, или, как часто говорят, вблизи ядра дислокации. Для этого надо сделать простое построение. В той области фотографии, где расположена дислокация, проведем линии через центры пузырьков в рядах. Читатель это легко сделает самостоятельно и увидит, что о наличии дислокации осведомлены атомы (пузырьки!), которые отстоят от ядра дислокации на расстоянии трех-четырех периодов. В данном случае модель БНЛ дает качественную информацию о том, что имеет место в реальном кристалле вблизи дислокации.

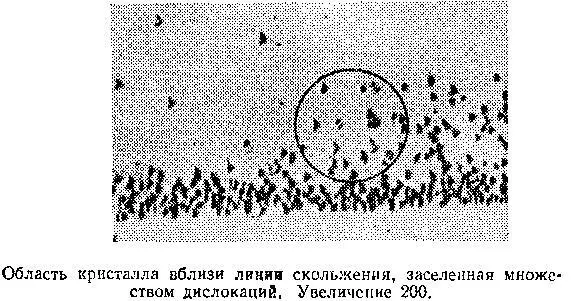

Как и первая, вторая задача решается взглядом на фотографию. На фотографии представлена область скольжения в монокристалле. Видны выходы дислокаций на поверхность, тех самых, которые, перемещаясь, обусловливают взаимное скольжение частей кристалла. Строго говоря, видны, разумеется, не выходы дислокаций на поверхность, а результат растравливания специальным травителем тех мест, где линии дислокаций пересекают поверхность кристалла. В тех местах, которые растравливаются активнее, чем соседние, образуются «ямки травления». Вот они и видны.

Обратимся теперь к третьей задаче. Попробуем ее решить для очень упрощенного случая, а затем, когда получим конечную формулу, полагаю, с удовольствием заметим, что она справедлива и для любого другого случая, отличающегося от упрощенного.

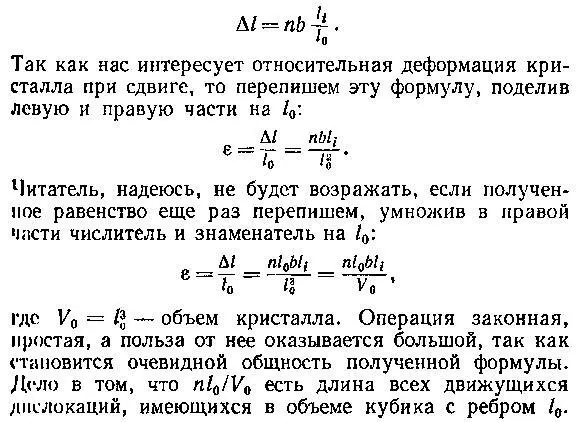

Допустим (и в этом смысл упрощения!), что мы хотим осуществить сдвиг вдоль некоторой плоскости в кристалле, имеющем форму куба с ребром l 0 , в котором все дислокационные линии лежат в плоскостях, параллельных плоскости сдвига. Допустим, что боковая поверхность кристалла, имеющая площадь l 0 2 , пересекается дислокационными линиями, при этом в плоскости скольжения расположено п дислокационных линий. Эти дислокации и будут нас далее интересовать, так как именно они и определяют процесс скольжения вдоль избранной плоскости сдвига. Допустим, что в нашем опыте по сдвигу каждая из дислокационных линий еще не успела пройти путь l 0 , а прошла какой-то более короткий путь l i . Подвижная часть кристалла относительно неподвижной сместится при этом на расстояние

Назовем эту величину плотностью подвижных дислокаций, обозначим ее ρ 0и запишем полученную формулу в окончательном виде:

ε = ρ 0 bl i

Удовлетворимся здесь приведенным формальным определением понятия «плотность дислокаций». Подробнее оно обсуждено немного дальше, в очерке о размножении и гибели дислокаций.

Чуть-чуть торжественно подведем итог: мы получили одну из фундаментальных формул теории дислокационного деформирования. Она фундаментальна потому, что входящие в нее величины уже потеряли связь с тем упрощенным примером, с которого мы начинали построение теории и в котором предполагалось, что дислокации движутся лишь в одной плоскости скольжения. Полученная формула этого уже не помнит, так как ρ 0— плотность всех дислокаций, движущихся в любой из возможных плоскостей скольжения.
