Но когда через несколько лет после работы Франка экспериментаторы доподлинно увидели так называемый спиральный рост, при котором на поверхности растущего кристалла обнаруживается развивающийся по спирали бугорок, настороженное и скептическое отношение к фантазии теоретика сменилось восторгом перед его проницательностью.

В наши дни спиральный рост по Франку — азбука теории роста кристаллов, винтовые дислокации в кристалле поселились прочно и, как выяснилось, определяют в его свойствах очень многое.

О многом рассказать я не могу. А вот о том, как винтовые дислокации участвуют в пластическом деформировании кристалла, расскажу. Как и в случае краевых дислокаций, это удобнее всего сделать, обсуждая один из простейших типов деформирования, а именно сдвиг одной части кристалла относительно другой.

Наличие в кристалле винтовой дислокации, пересекающей поверхность, обусловливает наличие на поверхности ступеньки — это мы уже знаем. Дополним это знание следующим сведением: наибольшая высота этой ступеньки есть вектор Бюргерса дислокации, он замыкает контур, внутри которого находится дислокационная линия.

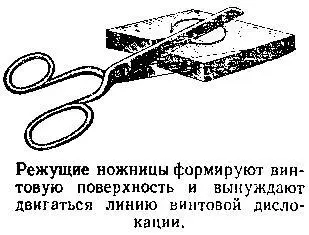

Вот теперь проследим за сдвигом в кристалле, обусловленным движением винтовой дислокации, воспользовавшись очень простой моделью. Для ее создания необходимы небольшой кусок картона и ножницы. Немного надрежем картон ножницами и, не отделяя ножницы от картона, вглядимся в структуру его поверхности. Увидим: поверхность стала «винтовой», на ней появилась ступенька, высота которой у края картонки наибольшая, убывает вдоль лезвий ножниц и обращается в нуль в конце разреза. У нас есть все основания считать, что в конце разреза расположена линия винтовой дислокации, пронизывающая картон. Очевидно, если мы теперь продолжим работу ножниц, дислокационная линия будет перемещаться от одного края картонки в противоположный, и, когда эта линия пересечет картонку, ступенька превратится в полоску-уступ, шириной равный вектору Бюргерса. А это и означает, что осуществился взаимный сдвиг частей картонки, которая в принятой модели имитирует кристалл.

Наша модель, которая, надеюсь, помогла понять роль винтовой дислокации в процессе деформации сдвига, может оказаться и причиной заблуждения. Дело в том, что ножницы создают «дислокацию в картоне», вектор Бюргерса которой совпадает с толщиной картона, и поэтому одна дислокационная линия, пройдя сквозь кристалл, расчленяет его. А если попроще, — ножницы разрезают картон. Для того чтобы добиться такого эффекта в кристалле толщиной h , надо, чтобы сквозь него прошло п = h/b дислокаций. Скажем, части кристалла сантиметровой толщины окажутся полностью взаимно сдвинутыми (кристалл разрезан!),если его пронижет п = 1см /3 . 10 -8см = 3 . 10 7дислокаций. Вот с учетом этой поправки мы и примем модель «картон — ножницы». Итак, винтовая дислокация определяет по меньшей мере две характеристики живого кристалла: она помогает ему быстро расти, если обстоятельства этот рост могут обеспечить, и она помогает ему деформироваться, если обстоятельства требуют этого от кристалла.

Желание рассказать читателю о дислокационных розетках восходит не только к физике явления, но и к эстетике, — уж очень красивы и впечатляющи эти розетки! А в науке — об этом часто и много говорили великие — истина и красота обычно соседствуют. Природа, подчиняющаяся определенным законам и воспитывающая в нас представления о красоте, позаботилась о том, чтобы истина не оказалась уродливой.

Вначале о дислокационных розетках укола. Опыт, в котором такая розетка обнаруживается, ставится и хитро, и просто. Как правило, в кристалле имеется несколько избранных плоскостей, в которых сдвиг осуществляется легче, т. е. при меньших напряжениях, чем в иных, ориентированных произвольно. Это так называемые плоскости легкого скольжения. Например, в ионном кристалле типа NaСl таких плоскостей восемь: в четырех из них легко движутся краевые, а в четырех иных — винтовые дислокации. Если мы приложим силы, ориентированные параллельно соответствующим плоскостям, мы вызовем в них сдвиг, в осуществлении которого участвуют лишь те дислокации, которые легко движутся в этих плоскостях. Если кристалл не сдвигать, а уколоть иглой или индентором, в нем можно возбудить сдвиг одновременно во многих плоскостях. Вокруг укола, вдоль тех прямых, по которым плоскости скольжения пересекают поверхность кристалла, растравливая кристалл по ямкам травления, можно обнаружить выходы дислокаций, ответственных за скольжение, на поверхность кристалла. В согласии с симметрией кристалла эти ямки образуют красивую, симметричную розетку.
