Сергей Тимофеев - 3ds Max 2012

Сейчас ваша задача — оперируя типами вершин сплайна, сгладить его форму. Для этого вам в основном понадобятся типы Bezier (Безье) и Bezier Corner

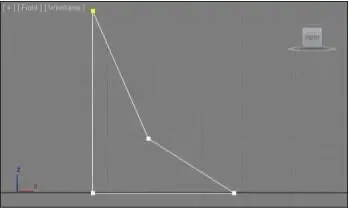

Рис. 3.89. Черновая форма сечения плинтуса

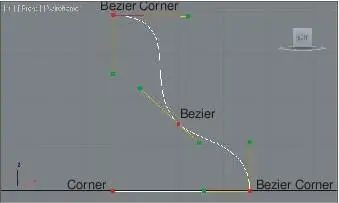

Рис. 3.90. Форма сплайна -сечения сглажена

за счет оперирования типами вершин

(Безье угловой). На рис. 3.90 показаны нужные типы конкретных вершин и не-обходимая форма сплайна - сечения.

15. Закончив сглаживание формы сплайна - сечения, выйдите из режима редактиро-вания Vertex (Вершина). Сейчас вам понадобится переместить опорную точку ( Pivot ) сплайна сечения в его левый нижний угол. Дело в том, что сечение про-ходит вдоль пути именно через собственную опорную точку. У нас сплайн - путь расположен вплотную к стенам, следовательно, если оставить опорную точку сплайна - сечения в центре, то окончательная форма плинтуса окажется немного вдавленной в стены. Раскройте третий раздел командной панели — Hierarchy (Иерархия) и нажмите здесь кнопку Affect Pivot Only (Влиять только на опор-ную точку) — см. рис. 1.80. Теперь, в режиме редактирования опорной точки, переместите ее при помощи манипулятора движения в левый нижний угол, как на рис. 3.91. Снова нажмите кнопку Affect Pivot Only (Влиять только на опор-ную точку) для выхода из этого режима.

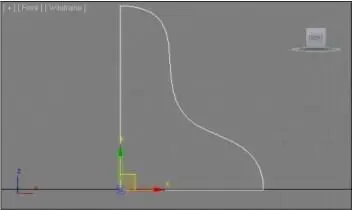

Рис. 3.91. Опорная точка перемещена

16. Исходные сплайны готовы. Выделите в сцене сплайн - путь, созданный в шагах 5 —10. Перейдите в первый раздел командной панели, первый подраздел — Geometry (Геометрия), раскройте список типов объектов и выберите пункт Compound Objects (Составные объекты ).

17. Нажмите кнопку Loft , затем — Get Shape (Показать сечение) в свитке Creation Method (Метод создания). Щелкните в сцене по сплайну - сечению, созданному в шагах 12—16. Внутри помещения появился плинтус. Щелкните правой кноп-кой мыши внутри окна проекций, чтобы выключить режим создания лофт -модели.

18. Выделите созданный плинтус и перейдите к его параметрам во втором разделе командной панели. Здесь, в свитке Surface Parameters (Параметры поверхно-сти) , необходимо отключить опцию Smooth Length (Сглаживать в длину) — рис. 3.92. Это делается для того, чтобы плинтус был рельефным на углах поме-щения.

Рис. 3.92. Опция Smooth Length

19. Итак, форма плинтуса готова. При помощи кнопок управления окнами проек-ций поместите камеру окна Perspective (Перспектива) вовнутрь помещения , чтобы осмотреть плинтус в интерьере. У меня получился плинтус, как на рис. 3.93. Задайте получившейся модели имя "Plintus" и сохраните произведен-

ные изменения. Сцену с плинтусом вы можете найти в файле Plintus.max в пап-ке Primeri_Scen \ Glava_3 на компакт - диске.

П РИМЕЧАНИЕ

Напомню, что форма только что созданного плинтуса продолжает зависеть от исход-ных сплайнов. Например, чтобы сделать плинтус крупнее, необходимо воздейство-вать на форму сплайна - сечения. Оперируя его вершинами ( Vertex), можно изменять форму сплайна и одновременно — форму готового плинтуса. Как правило, уже после создания плинтуса выявляются небольшие погрешности и неточности его формы. В таком случае просто продолжите работать с формой сплайна - сечения. Это очень удобно.

Рис. 3.93. Готовый плинтус

Создание колонны

Сложная лофт - модель будет представлять собой колонну.

1. Очистите сцену (команда меню File | Reset (Файл | Сброс)).

2. В окне проекций Top (Вид сверху) создайте сплайн Rectangle (Прямоугольник). Значения параметров Length (Длина) и Width (Ширина) данного объекта задай-те равными 50 см.

3. В окне проекций Top (Вид сверху) создайте сплайн Circle (Окружность). Значе-ние параметра радиуса данного сплайна задайте равным 22 см.

4. В окне проекций Top (Вид сверху) создайте сплайн Star (Звезда). Перейдите к его параметрам и задайте следующие значения: Radius 1 (Радиус 1) — 22 см, Radius 2 (Радиус 2) — 18 см, Points (Лучи) — 15, Fillet Radius 1 (Сглаживание радиуса 1) и Fillet Radius 2 (Сглаживание радиуса 2) — по 2 см. В результате у вас получились три сплайна, которые будут являться сечениями будущей лофт - модели колонны (рис. 3.94).
