Метод сложного лофта

Рассмотрим порядок создания лофт - модели на основе одного пути и нескольких сечений на абстрактном примере.

1. Очистите сцену, удалив все объекты или выполнив команду File | Reset (Файл | Сброс).

2. В окне проекций Top (Вид сверху) создайте три сплайна Rectangle (Прямо-угольник): маленький, средний и крупный (рис. 3.79).

3. В окне проекций Front (Вид спереди) создайте обыкновенную прямую верти-кальную линию при помощи инструмента Line (Линия). Это удобно сделать, за-жав предварительно клавишу .

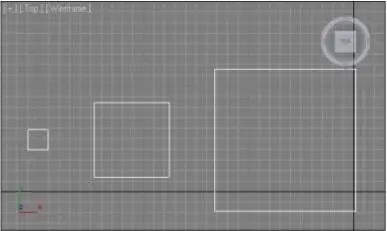

Рис. 3.79. Три необходимых сплайна

Сплайн - линия — это путь будущей лофт - модели, а прямоугольники — сечения, которые будут использованы на пути одновременно.

4. Выделите только что созданную линию. Перейдите в первый раздел командной панели ( Create ), в первый подраздел ( Geometry ), раскройте список типов объ-ектов и выберите пункт Compound Objects (Составные объекты).

5. Нажмите кнопку Loft , затем — Get Shape (Показать сечение) в свитке Creation Method (Метод создания). В качестве первого из сечений покажите наиболее крупный прямоугольник. В результате получилась лофт - модель, имеющая фор-му обыкновенного параллелепипеда.

Теперь нам понадобятся опции свитка Path Para-meters (Параметры пути), в частности — параметр Path (Путь) (рис. 3.80).

Сейчас значение данного параметра равно 0. В то же время, в самом низу созданной лофт - модели

расположен маленький желтый крестик (рис. 3.81). Увеличивая значение параметра Path (Путь), вы Рис. 3.80. Параметр Path поднимаете этот крестик вдоль пути. Позиция кре-стика определяет точку, в которой будет примене-но следующее сечение.

6. Задайте значение данного параметра равным 30. Желтый крестик поднимется примерно на треть высоты пути. Снова нажмите кнопку Get Shape (Показать сечение) и щелкните по наименьшему прямоугольнику в окне проекций Top (Вид сверху). В результате на протяжении первой трети длины пути произошел плавный переход из крупного сечения в маленькое (рис. 3.82).

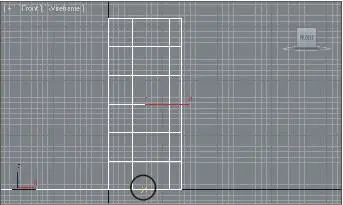

Рис. 3.81. Крестик, показывающий точку применения нового сечения

7. Задайте значение параметра Path (Путь) равным 70. Нажмите кнопку Get Shape (Показать сечение) и щелкните по среднему сечению в окне проекций Top (Вид сверху). В результате на протяжении от 30% длины пути до 70% произошел плавный переход от маленького сечения к среднему (рис. 3.83).

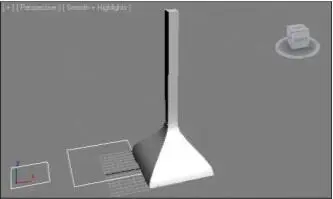

Рис. 3.82. Применено второе сечение

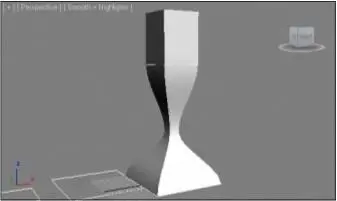

Рис. 3.83. Добавлено третье сечение

Таким образом, получилась лофт - модель, объединяющая один сплайн - путь и три сплайна - сечения. Примечательно, что у данной модели осталась связь на уровне параметров между всеми исходными сплайнами. Это означает, что, из-меняя параметры любого из исходных сплайнов (например, длину и ширину наиболее крупного прямоугольника), вы измените форму лофт - модели в той части, где был применен этот сплайн.

8. Форму созданной лофт - модели можно также редактировать при помощи под -объектов. Выделите лофт - модель, перейдите во второй раздел командной па - нели и нажмите кнопку с маленьким плюсом, слева от надписи Loft в стеке модификаторов. Раскрывается список подобъектов лофт - модели, кото-рый состоит из двух элементов: Shape (Сечение) и Path (Путь) (рис. 3.84).

9. Выберите здесь подобъект Shape (Сечение). Теперь вы находитесь на уровне редактирования исключительно сечений лофт - модели. Обратите внимание, что в окне Perspective (Перспектива) сечения на поверхности лофт - модели стали отображаться белым цветом.

10. Выделите любое из примененных сечений на поверхности модели. Выделенное сечение должно окраситься в красный цвет. Двигая, вращая или масштабируя конкретные сечения при помощи манипуляторов, можно менять форму лофт -модели (рис. 3.85).

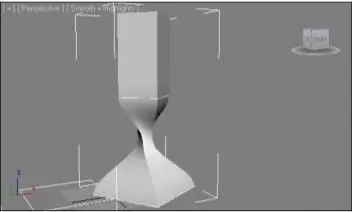

Рис. 3.85. Форма лофт -модели изменена за счет оперирования сечениями
