Как видите, метод вращения профиля весьма прост и удобен, а вариантов разнооб-разных форм, которые он позволяет передать , — великое множество. Метод Loft

Очередной метод создания моделей на основе сплайнов — Loft. Данный метод не-много похож на метод выдавливания сечения, однако, в отличие от него, Loft по-зволяет выдавливать сечение не строго в одну сторону, а вдоль определенного пу-ти. Таким образом, Loft позволяет создавать объекты, в основе которых лежат путь и сечение.

Соответственно, для использования данного метода вы должны работать как мини-мум с двумя сплайнами: путем и сечением. Сечение будет проходить вдоль пути, формируя тем самым модель.

Наиболее характерной моделью, выполненной при помощи метода Loft, является плинтус. При создании модели плинтуса, в качестве пути вы создадите сплайн в форме комнаты, а в качестве сечения — сечение самого плинтуса. Также к характерным Loft - моделям можно отнести дверные ручки, потолочные карнизы, обеденные ложки и т. д.

Loft бывает простой и сложный. Простой Loft совмещает одно сечение и один путь. То есть форма модели вдоль пути сохраняется постоянной. Сложный Loft совмеща-ет один путь с несколькими сечениями, что позволяет менять форму объекта вдоль пути. Например, обеденная ложка — это сложный лофт, т. к. на протяжении пути (длины ложки) несколько сечений плавно переходят друг в друга. Рассмотрим порядок создания простого лофта на отвлеченном примере. Работать со сложным лофтом будем позднее.

1. В окне проекций Front (Вид спереди) создайте два сплайна: Arc (Дуга) и NGon (Многоугольник) — рис. 3.75. Дуга — это сплайн - путь, а многоугольник — сплайн - сечение.

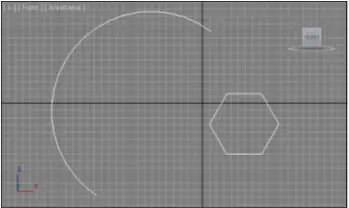

Рис. 3.75. Два исходных сплайна

2. Выделите созданный сплайн - дугу, затем в первом разделе командной панели ( Create ), в первом подразделе Geometry (Геометрия), раскройте список типов объектов и выберите пункт Compound Objects (Составные объекты) — см. рис. 2.53. Здесь нам понадобится инструмент создания лофт - модели (рис. 3.76). (Если инструмент неактивен, значит, вы не выделили сплайн - дугу в сцене.)

3. Нажмите кнопку Loft . Ниже появились свитки с настройками будущей лофт -модели. Необходимо показать сплайн - сечение. Для этого нажмите кнопку Get Shape (Показать сечение) в свитке Creation Method (Метод создания) (рис. 3.77), затем щелкните по сплайну - многоугольнику в сцене.

Рис. 3.76. Инструмент LoftРис. 3.77. Кнопка Get Shape

4. Появилась лофт - модель, форма которой описана двумя исходными сплайнами: дуга — в качестве пути, многоугольник — в качестве сечения (рис. 3.78).

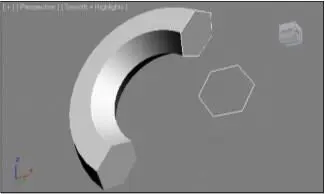

Рис. 3.78. Готовая лофт -модель

5. Выделите получившуюся модель и отодвиньте ее в сторону. На ее месте обна-ружится исходный сплайн - путь. Таким образом, оба сплайна не пропали — мы лишь добавили третий объект.

6. Выделите сплайн - сечение (многоугольник), перейдите во второй раздел команд-ной панели и измените значения его параметров радиуса и количества сторон. Форма сплайна изменится, а вместе с ней изменится и форма лофт - модели.

7. То же самое произойдет, если оперировать параметрами сплайна - пути (дуги). Выделите ее и измените значения радиуса и позиции конечных точек.

Итак, метод лофта позволяет создать форму модели, описывая ее сечением, про-шедшим вдоль пути. При этом готовая модель сохраняет связь своей формы с фор-мами исходных сплайнов. Это удобно, т. к. позволяет редактировать модель при помощи вспомогательных объектов.

Обязательно потренируйтесь созданию разных лофт - моделей. Они нередко приме-няются на практике при создании разных элементов, например интерьеров , а также при создании плинтусов, карнизов, различных окантовок, бордюров, резных ножек и некоторых элементов мебели.

П РИМЕЧАНИЕ

Метод лофта чем - то похож на метод выдавливания сечения, но высота здесь задает-ся не при помощи параметра Amount(Количество), а при помощи отдельного сплай-на. Как и в случае с методом выдавливания сечения, к исходным сплайнам предъяв-ляются требования, нарушая которые вы не получите из них лофт - модель. Требование к сплайну - пути: его форма не должна прерываться более одного раза. Он может быть как закрытым, так и открытым, но лишь в одном месте, не дважды. Требования к сплайну - сечению те же самые, что и в случае с применением модифика-тора Extrude(Выдавливание): форма должна быть закрытой; сплайн не должен пере-секать сам себя.
