ко - зеленый (при помощи параметра Diffuse (Диффузный)).

12. Нажмите кнопку Go to Parent (Вернуться на уровень вверх) — см. рис. 5.22. То же самое проделайте со вторым и третьим материалами в списке, задавая им разные яркие цвета.

13. Перейдите на самый верхний уровень редактирования данного материала (ис-ходный) и наложите материал на объект в сцене (предварительно убедитесь, что у куба не выделен какой - либо подобъект и уровень редактирования подобъектов, — накладывать материал надо на всю модель целиком, а не на от-

дельные полигоны).

14. В результате куб окрасился в разные цвета, в соответствии с номерами полиго-нов и материалов. Теперь, для того чтобы поменять какие - то цвета на полиго-нах местами, достаточно просто изменить их ID в таблице материала (рис. 5.92) либо поменять ID полигонов.

Таким образом, вы изучили еще один метод поли - гонального текстурирования, который позволяет со-вмещать отдельные полигоны модели с отдельными составными текстурами в составе сложной. На практи-ке подобные действия нередко бывают очень удобны. Рис. 5.92. Таблица значений ID

материалов

Практика работы с текстурами Вы научились создавать самые разнообразные материалы, редактировать их, накла-дывать на объекты в сцене, а также правильно распределять материалы по поверхно-сти объектов. Далее я предлагаю выполнить некоторые практические задания. Текстурирование комнаты

Для закрепления базовых навыков по созданию, редактированию, наложению и распределению текстур предлагаю выполнить небольшое практическое задание: вы возьмете пустое помещение, создадите и наложите на стены, пол, плинтус, дверное полотно соответствующие текстуры.

1. Откройте файл Praktika.max из папки Primeri_Scen \Glava_5\Prakti ka на компакт -диске. Перед вами модель пустого помещения.

2. Сначала создадим текстуру стен. Откройте окно редактора материалов, выбери-те любой пустой слот, раскройте свиток Maps (Карты) и в качестве карты диф-фузного цвета выберите изображение из файла Steni.jpg в папке Primeri_Scen \ Glava_5\Praktika.

3. Наложите получившийся материал на стены. Выделите стены, перейдите во вто-рой раздел командной панели, раскройте список модификаторов и примените модификатор UVW Map (Координаты изображения). Параметры модификатора задайте следующими: тип текстурирования — Box (Кубический), значения параметров Length (Длина), Width (Ширина) и Height (Высота) задайте рав - ными 34. Выполните быструю визуализацию (Render production, клавиши +). На стены нанесена и уменьшена текстура обоев (рис. 5.93).

4. Для создания текстуры пола вновь выделите любой пустой слот и в качестве карты диффузного цвета выберите изображение из файла Pol.jpg из папки Primeri_Scen\Glava_5\Praktika.

5. Наложите данный материал на модель пола в сцене. В отношении данной моде-ли также примените модификатор UVW Map (Координаты изображения). Параметры модификатора задайте следующими: тип текстурирования — Planar (Плоский), значения параметров Length (Длина) и Width (Ширина) задайте рав-ными 70. В результате на визуализации хорошо видна текстура пола (рис. 5.94).

6. Создадим текстуру плинтуса. Выберите любой пустой слот в окне редактора ма-териалов, в качестве карты диффузного цвета примените изображение из файла Plintus.jpg.

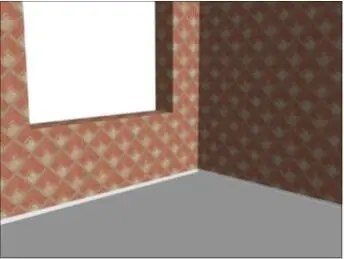

Рис. 5.93. Нанесена текстура обоев

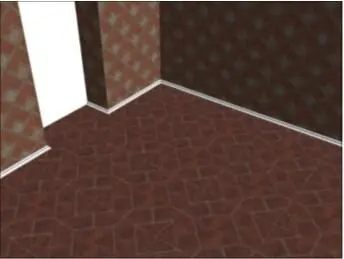

Рис. 5.94. Добавлена текстура пола

7. Нажмите кнопку возврата на уровень вверх редактирования текстуры — Go to Parent (Вернуться вверх) — см. рис. 5.22. Нам понадобятся параметры из груп-пы Specular Highlights (Блики подцветки) свитка Blinn Basic Parameters (Ос-новные параметры по Блинну) — см. рис. 5.7. Значение параметра Specular

Level (Яркость блика) задайте равным 50, а параметра Glossiness (Глянец) — 25. Таким образом, мы сделали текстуру дерева для плинтуса немного глянцевой.

8. В отношении модели плинтуса также примените модификатор UVW Map (Коор-динаты изображения). Параметры его задайте следующими: тип текстурирова-ния — Planar (Плоский), значения параметров Length (Длина) и Width (Ширина) задайте равными 80 (мы почти всегда задаем одинаковые значения длины, ши-

рины и высоты материала, т. к. в основе его часто лежит квадратная картинка).

9. Наложите текстуру плинтуса на его модель. Визуализация изменения показана на рис. 5.95.
