2. На горизонтальной панели инструментов нажмите кнопку Объемная планировка застройки.

3. Вызовите команду Прямоугольное помещение

с вертикальной панели инструментов и переведите указатель в область чертежа плана. В плане тотчас появится фантомное изображение контура прямоугольного здания (рис. 3.77), левый нижний угол которого перемещается за указателем. Размеры контура приняты по умолчанию и равняются начальным размерам, установленным в окне настройки параметров для команды Прямоугольное помещение.

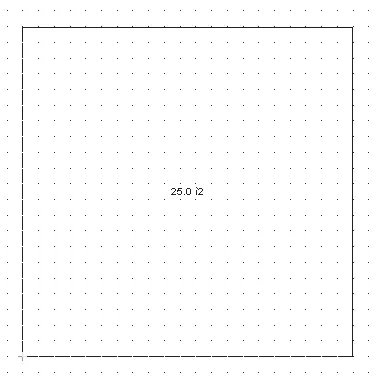

Рис. 3.77. Начало построения прямоугольного помещения методом объемной планировки

4. Щелкните кнопкой мыши в том месте плана, где должен размещаться левый нижний угол здания. Тем самым вы начнете сам процесс объемной планировки.

При позиционировании левого нижнего угла вы можете использовать привязки к координатной сетке или вспомогательной геометрии, если такая была предварительно создана на чертеже.

5. После первого щелчка кнопкой мыши система перейдет в режим указания первого определяющего размера: для данной схемы помещения это будет ширина (рис. 3.78). Отведите указатель мыши немного влево, при этом вы увидите, что здание «растягивается» за указателем относительно зафиксированного левого нижнего угла. Для фиксации ширины при достижении необходимого ее значения щелкните кнопкой мыши.

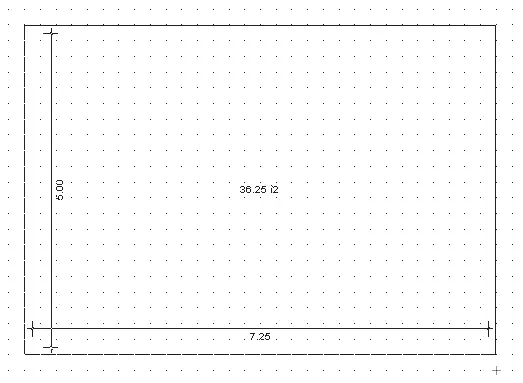

Рис. 3.78. Задание ширины прямоугольного здания

6. После фиксации ширины программа переходит в режим указания длины здания. Теперь вы уже растягиваете контур здания относительно зафиксированных левого нижнего и правого нижнего углов. Щелчок кнопкой мыши, фиксирующий длину, будет означать также завершение планировки здания, поскольку для этого шаблона были заданы все необходимые размеры.

7. После завершающего щелчка кнопкой мыши на окне появится окно параметров (см. рис. 3.75) с точными размерами построенного габаритного прямоугольника. Вы можете более точно их отредактировать, повернуть или отобразить здания. Если вы уверены в правильности всех настроек, нажмите кнопку ОК. В результате на плане будет нарисовано здание по заданным размерам (рис. 3.79).

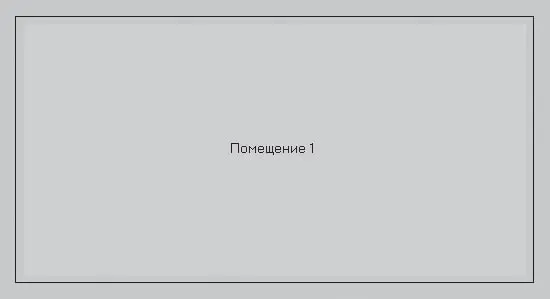

Рис. 3.79. Прямоугольное помещение в режиме объемной планировки

Находясь в режиме объемного планирования, даже после закрытия окна и завершения построения плана здания вы все еще можете редактировать отдельные размеры. Для этого необходимо щелкнуть кнопкой мыши на закрашенной области плана, в результате чего на нем отобразятся определяющие размеры (рис. 3.80).

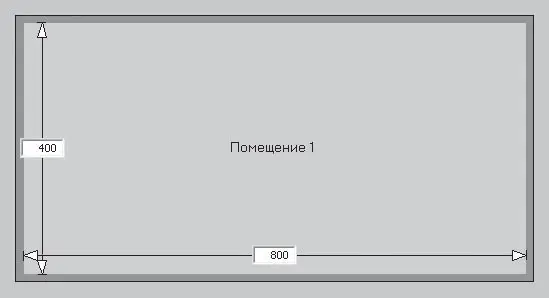

Рис. 3.80. Редактирование размеров после построения плана

После изменения любого из значений, представленного в текстовых полях, план здания будет мгновенно перестроен. Если вы введете какое-либо некорректное значение (например, отрицательное число, текст или слишком маленькое значение), никаких изменений в плане происходить не будет и все значения характерных длин останутся такими же, какими были до некорректного ввода.

Попробуем теперь создать здание с более сложной конфигурацией внешних стен.

1. Не закрывая активный план и не выходя из режима объемной планировки, вызовите команду Помещение с эркером

на вертикальной панели инструментов. В результате, как и в предыдущем примере, на плане появится фантом здания с эркером с размерами по умолчанию (рис. 3.81).

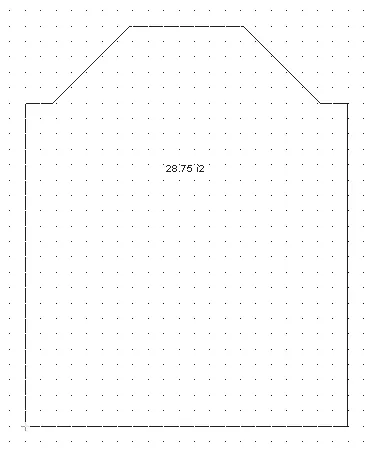

Рис. 3.81. Фантом здания с эркером с размерами по умолчанию

2. Последовательно щелкая кнопкой мыши, задайте размеры данного здания в порядке, показанном на рис. 3.82. Сами размеры не имеют большого значения.

Рис. 3.82. Порядок построения здания с эркером методом объемной планировки

3. В появившемся окне настроек нажмите кнопку
