В этом разделе мы продолжим изучение объектов конструирования, рассмотренных еще в гл. 1. Изучение будет носить сугубо практический характер с акцентом на различные особенности, которые могут вызвать у вас затруднение при реальной работе в программе. В качестве примера мы будем использовать наиболее полно проработанный ранее проект: модель двухэтажного здания, созданную в режиме ручного проектирования. Если вы начинаете изучение программы прямо с этой главы, можете загрузить этот проект из файла CH03\ManualProject\SecondFloor.acp, который вы найдете на компакт-диске.

Сначала будет рассмотрен процесс построения в здании лестниц. После этого попробуем «прилепить» к одной из стен второго этажа здания балкон (с конструктивной точки зрения это, возможно, будет излишеством, однако вы должны научиться создавать и этот объект). Затем сформируем у нашего коттеджа крышу, на которой впоследствии установим различные слуховые окна.

Откройте ранее сохраненный проект, содержащий модель недостроенного двухэтажного здания, или загрузите этот проект с компакт-диска. Как видите, в коттедже пока нет ни одной лестницы, несмотря на то что он двухэтажный. Попробуем исправить этот недостаток.

Убедитесь, что в проекте активен первый (нижний) этаж. В противном случае сделайте его активным, воспользовавшись командой Этаж → Актуальный этаж-1 Первый этаж или же выберите пункт Первый этаж в раскрывающемся списке этажей на горизонтальной панели инструментов.

Перед построением лестниц необходимо определиться, в каких комнатах первого этажа и как именно они будут располагаться. Вообще говоря, размещение лестниц определяется конкретно для каждого отдельного проекта исходя из требований строительных нормативов, архитектурных требований и желания хозяина дома. В программе ArCon вы должны учитывать также еще некоторые правила или особенности. К примеру, вы должны следить, чтобы при создании лестницы на нижнем этаже она ни в коем случае не пересекала стены верхнего этажа (такая ситуация возможна, когда планировка нижнего этажа кардинально отличается от планировки верхнего), иначе программе будет очень сложно правильно построить отверстие в перекрытии под выход из лестницы. Это означает, что при построении любых лестниц в чертеже обязательно должно быть включено отображение обоих этажей, соединяемых лестницей. В этом случае вы сможете видеть стены верхнего этажа, которые будут отображаться в бледно-серых тонах. Кроме этого, даже если лестница не пересекает стен ни нижнего, ни верхнего этажа, необходимо следить, чтобы конструкция лестницы не мешала свободному проходу по комнате, а также выходу из нее в другие помещения данного этажа. Необходимо также учитывать, что при построении круговых лестниц (команды Арочная лестница (дерево) и Арочная лестница (монолит)) они не всегда точно вписываются в контур стены, к которой прилегают. Все зависит от количества сегментов, на которые была разбита круговая стена при построении.

Кроме перечисленных, таких правил еще множество. Все они зависят от конкретного случая (конфигурации комнаты, типа лестницы и т. п.). Расположим на первом этаже две следующие лестницы.

• Прямую деревянную лестницу под южной стеной комнаты Помещение 3.

• Деревянную L-образную лестницу под северной стеной комнаты Помещение 1.

Примечание

Здесь и далее при указании названий комнат, в которых осуществляется построение лестниц, приводятся названия комнат нижнего этажа (то есть комнат, в которых та или иная лестница берет начало).

На вертикальной панели инструментов в группе команд для построения лестниц отыщите и вызовите команду Прямая лестница (дерево). После того как вы переведете указатель в область чертежа, сразу отрисуется фантом данного типа лестницы. Этот фантом представляет собой обычный прямоугольник со стрелкой посередине. Габаритные размеры прямоугольника отвечают параметрам по умолчанию для данной лестницы, а стрелка указывает направление подъема лестницы (рис. 4.1).

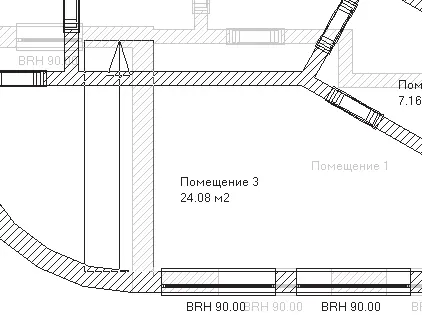

Рис. 4.1. Фантомное отображение лестницы при ее размещении на плане

Указатель мыши всегда совпадает с правым нижним углом контура лестницы, какой бы конфигурации она ни была.

Совместите указатель с точкой на плане, которая отвечает точке пересечения внутренних поверхностей двух стен: первая стена с нижнего этажа (на ней расположены два окна), вторая – стена комнаты Помещение 1 второго этажа (см. рис. 4.1). На плане вторая стена должна отображаться в серых тонах, поскольку она находится в неактивном на данный момент этаже, однако это никак не помешает вам воспользоваться привязкой к точке пересечения стен, чтобы точно позиционировать начало лестницы. Щелкните кнопкой мыши, чтобы зафиксировать первую точку лестницы.
