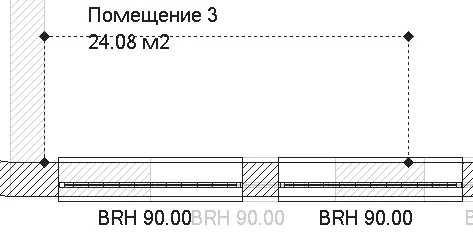

Рис. 4.12. Изображение контура лестничного проема, оставшееся в плане после удаления лестницы

При построении лестниц любого типа есть еще один нюанс, о котором желательно не забывать. В комнате верхнего этажа, куда ведет лестница, всегда необходимо устраивать перила вокруг отверстия лестничного проема, иначе ктолибо из жильцов проектируемого дома рискует просто-напросто свалиться в проем, минуя лестницу. Мы уже создавали перила при изучении примеров предыдущей главы, поэтому создание перил в нынешней ситуации не должно вызвать затруднений.

Перейдите в верхний этаж здания, активировав его в раскрывающемся списке справа на горизонтальной панели инструментов. Вызовите команду Установить перила на вертикальной панели инструментов. Укажите направляющую для перил, которая в данном случае будет обычным отрезком, пролегающим точно по левому краю лестничного проема. При фиксации крайних точек отрезка пользуйтесь привязками, чтобы точно позиционировать отрезок. Нажмите клавишу Esc, чтобы завершить указание направляющей перил. В появившемся окне (см. рис. 4.6) выберите тип перил, а также при желании отредактируйте их форму. Нажмите кнопку ОК, чтобы окончательно создать перила лестничного проема (рис. 4.13).

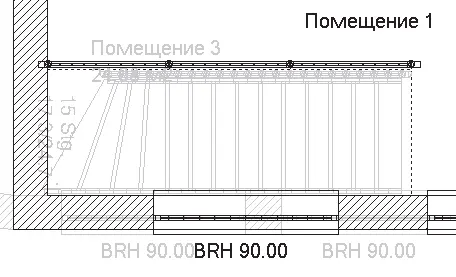

Рис. 4.13. Перила лестничного проема

Совет

Подбирайте форму и тип перил лестничного проема такими же, как и у перил лестницы.

Переключитесь в режим трехмерного просмотра и убедитесь, что теперь вся конструкция лестницы выглядит намного реалистичнее (рис. 4.14).

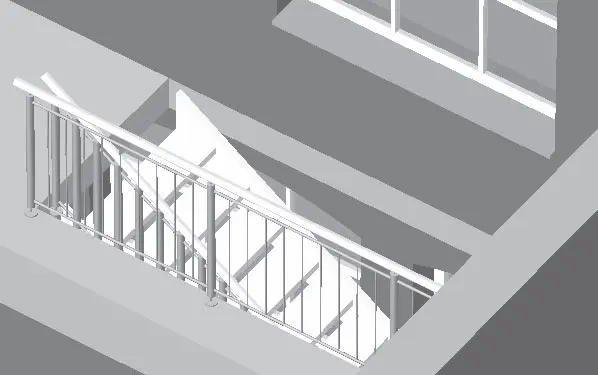

Рис. 4.14. Трехмерная модель перил лестничного проема

Теперь попробуем создать лестницу другого типа, немного более сложную.

1. Перейдите в нижний этаж здания, воспользовавшись командой Этаж → Актуальный этаж-1 Первый этаж или командой меню Первый этаж в раскрывающемся списке этажей на горизонтальной панели инструментов.

2. Из группы команд для построения лестниц на вертикальной панели инструментов вызовите команду Лестница с площадкой, L-образная (дерево). На плане сразу появится фантомное изображение лестницы данного типа, свободно перемещаемое за указателем (рис. 4.15).

Рис. 4.15. Фантом L-образной лестницы с площадкой

3. Щелкните кнопкой мыши на внутренней поверхности восточной стены комнаты Помещение 1 ближе к ее южному краю (рис. 4.16). Указанная точка будет служить опорной точкой лестницы.

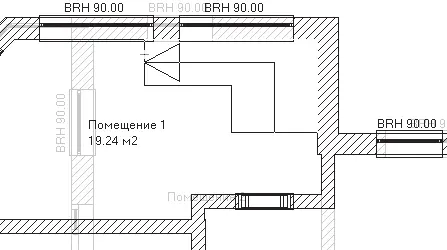

Рис. 4.16. Опорная точка L-образной лестницы с площадкой

4. Переместите указатель к верхнему правому углу комнаты на плане и щелкните кнопкой мыши точно в этом углу. После этого отведите указатель влево приблизительно на половину длины северной стены комнаты Помещение 1 (рис. 4.17). Будьте внимательны, лестница ни в коем случае не должна пересекать или приближаться слишком близко к западной стене комнаты второго этажа, к которой эта лестница направлена!

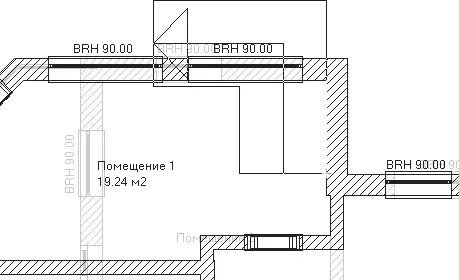

Рис. 4.17. Указание габаритных точек лестницы

5. Щелкнув кнопкой мыши, вы укажете третью габаритную точку, которая является последней из необходимых точек для данного типа лестницы. Как обычно, после завершения указания габаритов лестницы появляется окно с настройками ее параметров (рис. 4.18).

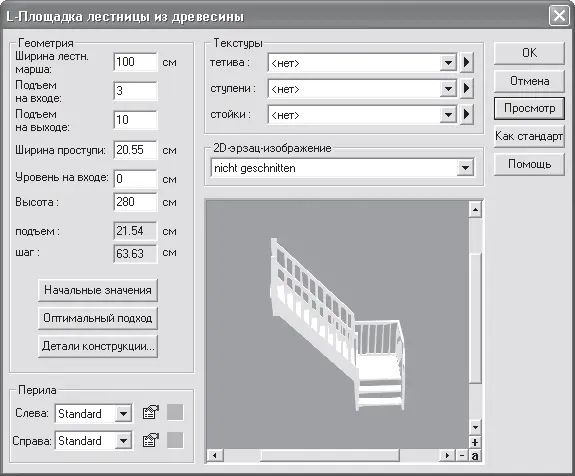

Рис. 4.18. Настройка параметров L-образной лестницы с площадкой

Для L-образных лестниц с площадкой, кроме таких стандартных параметров, как ширина лестничного марша, ширина поступи или высота лестницы, вы можете дополнительно настраивать количество ступеней до площадки и после (поля Подъем на входе и Подъем на выходе соответственно). Поначалу, сразу после указания габаритных точек лестницы, программа автоматически разбивает количество ступеней, однако такое разбиение далеко не всегда оптимально. К примеру, в нашем примере система установила количество ступеней нижней части лестницы (до платформы) равное трем, а верхней части – десяти. Из-за этого часть лестницы, начинающаяся от платформы, получилась слишком крутой (см. рис. 4.18). Добавив несколько ступеней в нижней части лестницы, вы поднимете платформу над полом, тем самым уменьшив крутизну верхней части. После изменения какого-либо параметра (Подъем на входе или Подъем на выходе) не забывайте нажимать кнопку Просмотр, чтобы сразу отобразить все изменения на панели трехмерного просмотра.
