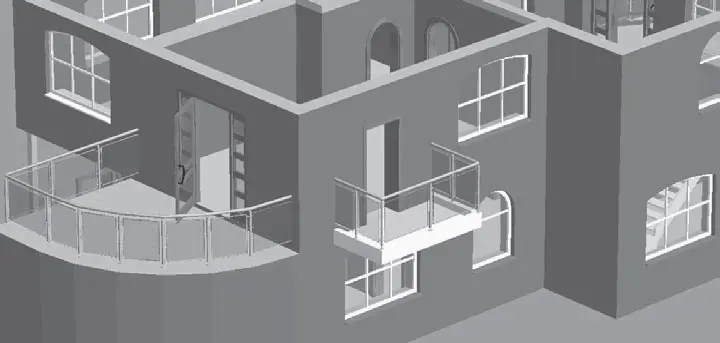

Рис. 4.31. Трехмерная модель балкона

9. После выполнения всех описанных действий не забудьте сохранить проект.

Примечание

Вообще говоря, построить балкон можно, и не используя для этого специальную команду. При этом сначала необходимо построить основание с помощью команды Установить помост, после чего создать по его периметру перила, используя команду Установить перила. Этот способ может вам пригодиться при построении балконов сложной конфигурации.

Можете ознакомиться с проектом на текущем этапе выполнения, загрузив его из файла CH03\Balcony.acp с компакт-диска, прилагаемого к книге.

Программа ArCon предлагает множество команд для создания различных по форме крыш, с которыми вы уже могли ознакомиться в гл. 1. Однако о том, как создавать крыши в своих проектах, вы еще не знаете ничего. В этом разделе будут продемонстрированы создание и настройка крыши для конкретного коттеджа.

Сразу хочу обратить ваше внимание, что из всего множества команд для построения крыш полноценные крыши жилых домов создаются с помощью всего лишь одной команды – Крыша произвольной формы

которую мы и будем использовать в дальнейшем. Остальные команды удобно применять в том случае, когда крыша дома состоит из отдельных несвязанных частей. Речь идет о домах, в которых некоторые помещения сильно выступают над другими как по высоте, так и в плане. Для таких помещений очень кстати придутся команды Односкатная крыша, Мансардно-вальмовая крыша и пр. Однако для разработки крыши в нашем проекте достаточно одной команды для построения крыш произвольной формы. Кроме этого, данная команда, несмотря на большое количество дополнительных настроек, фактически является наиболее автоматизированной среди всех прочих команд создания крыш.

Откройте файл рассматриваемого ранее примера. Напомню, что вы также можете загрузить его из файла CH03\Balcony.acp на компакт-диске. Надеюсь, вы еще не забыли, что перед началом построения крыши необходимо обязательно создать новый этаж , иначе крыша полностью накроет все объекты верхнего этажа здания.

1. Выполните команду меню Этаж → Новый этаж поверх, чтобы гарантировано создать этаж в самом верху здания.

2. В появившемся окне настройки параметров нового этажа на вкладке Общие в раскрывающемся списке Обозначение выберите пункт Чердачное помещение (под крышей у нас также будут комнаты), а на вкладке Принятие переключатель Принимать установите в положение Только план. Из раскрывающегося списка Источники обязательно выберите пункт 1. Верхний этаж, чтобы заимствовать планировку именно с верхнего этажа.

3. Нажмите кнопку ОК, чтобы создать новый этаж, коим у нас будет чердачное помещение. Программа сгенерирует новый этаж с точно такой же планировкой (рис. 4.32), как и у второго этажа, если вы, конечно, не забыли его выбрать из списка Источники.

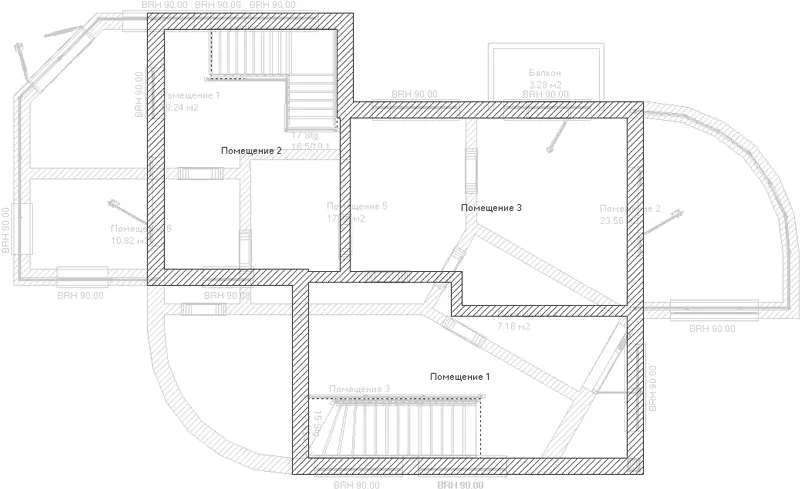

Рис. 4.32. Создание нового этажа под крышу

4. На вертикальной панели инструментов в группе кнопок для построения крыш выберите команду Крыша произвольной формы.

После вызова команды для построения крыши произвольной формы на дополнительной вертикальной панели инструментов появятся три кнопки, управляющие способом построения крыши, которые были подробно описаны в гл. 1.

• Прямоугольный контур крыши

• Автоматическое определение контура

• Многоугольный контур крыши

Поскольку контур внешних стен верхнего этажа нашего дома имеет сложную форму, лучше всего использовать способ построения Автоматическое определение контура (он к тому же и наименее трудоемкий). При этом программа проанализирует конфигурацию внешнего этажа, исходя из чего и сгенерирует контур основания крыши. Однако это вовсе не означает, что вы не можете построить для данного дома крышу прямоугольной или любой другой многоугольной формы. В таком случае в местах, где крыша достаточно далеко выступает над внешними стенами, вы можете установить колонны или заполнить их какими-либо другими архитектурными элементами.
