на горизонтальной панели инструментов. При этом состав вертикальной панели существенно изменится: на ней появятся кнопки для быстрого создания планов, а также вариантная кнопка для построения вспомогательной геометрии, кнопка для создания текста и групповая кнопка проставления размеров (рис. 3.74).

Рис. 3.74. Вертикальная панель инструментов в режиме объемной планировки

Рассмотрим команды, предлагаемые системой для выполнения объемной планировки.

• Прямоугольное помещение

– команда предназначена для быстрого построения помещений прямоугольной формы.

• L-образное помещение

– помещение в форме буквы L.

• Помещение со скосами

– трапециевидное помещение.

• Помещения с нишами

– помещение с внутренней нишей.

• Помещение с выступом

– помещение с выступом фасада.

• Помещение с эркером

– помещение с эркером в стене (эркером называют часть комнаты, выступающую из плоскости стены, снабженную окном или несколькими окнами или остекленную по всему периметру).

• Любое многоугольное помещение

– помещение произвольной многоугольной формы. Как правило, перед использованием этой команды целесообразно создать сетку вспомогательных линий, очерчивающих контур стен будущего здания. После этого построение осуществляется с привязкой к этим линиям, что значительно облегчает сам процесс построения.

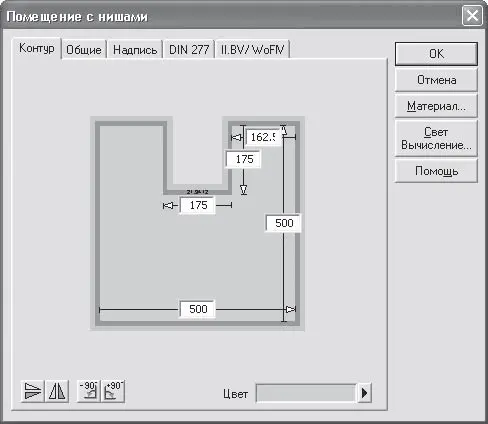

У каждой из этих команд есть собственные настройки, доступ к которым можно получить, щелкнув правой кнопкой мыши на пиктограмме команды. К примеру, команда Помещения с нишами имеет следующие настройки, собранные в одноименном окне (рис. 3.75).

Рис. 3.75. Настройка параметров помещения с нишами

На вкладке Контур представлено схематическое изображение контура здания, которое может быть создано с помощью данной команды. Прямо на изображении вы можете изменять отдельные размеры. На самом деле эти размеры не имеют большого значения, поскольку при построении все они настраиваются более точно. Кнопки

и

размещенные в левой нижней части данной вкладки, служат для зеркального отображения схемы будущего плана относительно горизонтальной и вертикальной осей. Кнопки

и

поворачивают схему на 90° соответственно против и по направлению часовой стрелки. Кроме этого, в поле Цвет вы можете выбрать цвет заливки площади здания, созданного с помощью объемной планировки. Этим цветом оно будет выделено вплоть до самого выхода из режима объемного планирования.

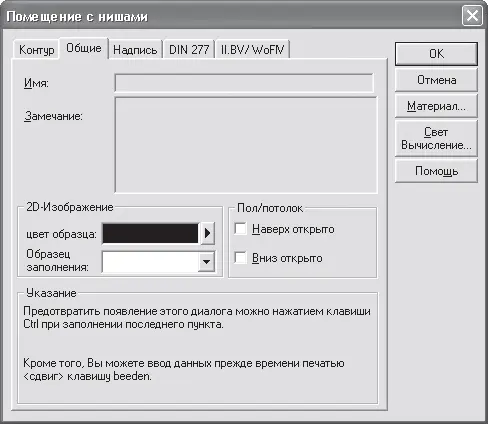

Вкладка Общие (рис. 3.76) предоставляет возможность настройки отображения стен создаваемого здания на плане после выхода из режима объемной планировки (область 2D-Изображение), а также включать или отключать наличие в созданном помещении пола и потолка (флажки Наверх открыто и Вниз открыто в области Пол/потолок). Вы также можете предварительно настроить текстуры пола и потолка в соответствующем окне, вызываемом с помощью кнопки Материал.

Рис. 3.76. Вкладка Общие окна Помещение с нишами

Все остальные настройки уже знакомы вам после изучения настроек параметров этажа или отдельного помещения.

Для всех остальных вышеперечисленных команд создания плана в режиме объемной планировки окна имеют тот же набор вкладок. Единственное отличие состоит в схеме самого здания на вкладке Контур.

Попробуем начать выполнение проекта, применяя для этого объемное планирование зданий.

1. С помощью команды Файл → Новый создайте новый проект. Все настройки, предложенные в окне Свойства этажей, оставьте по умолчанию.
