5. После указания последней точки дважды щелкните кнопкой мыши на свободном поле чертежа или нажмите клавишу Delete. Указатель мыши примет форму молотка (рис. 10.24, а ).

6. Щелкните кнопкой мыши в точке предполагаемого размещения отметок. Указанные отметки возвышений будут построены (рис. 10.24, б ).

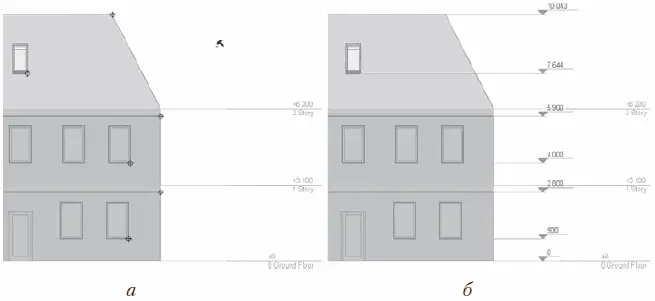

Рис. 10.24. Создание отметок возвышений на разрезах/фасадах

Если отметки возвышений построены в процессе выполнения одной операции, то при выделении любой из отметок выделяется вся цепь. По этой причине редактирование какого-либо параметра отразится на всей цепи отметок возвышений.

Для отображения отметок возвышений на планах этажей в ArchiCAD имеется отдельный инструмент, вызываемый щелчком на кнопке Level Dimension (Отметки уровня)

в разделе Document (Документ) палитры ToolBox (Палитра инструментов).

При его активизации на информационной палитре появляются соответствующие настройки (рис. 10.25).

Рис. 10.25. Настройки отметок возвышений на плане этажа

Щелчок на кнопке Settings Dialog (Окно настроек)

вызывает окно настройки данного инструмента по умолчанию (рис. 10.26).

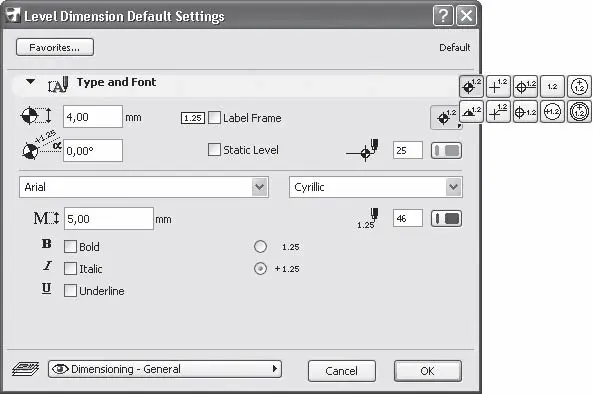

Рис. 10.26. Окно параметров отметок возвышений на плане этажа

По сравнению с ранее рассмотренными инструментами изменено содержимое набора видов маркера, появилось поле установки угла поворота маркера и флажок Label Frame (Рамка отметки), установка которого обрамляет рамкой значение возвышения.

Отметки возвышений на плане этажа должны быть привязаны к одному из объектов. Объекты привязки выбираются щелчком на кнопке Gravity (Привязка)

расположенной на палитре Coordinates (Координаты) (рис. 10.27), которую можно вызвать командой Window → Palettes → Coordinates (Окно → Палитры → Координаты).

Рис. 10.27. Палитра Coordinates (Координаты)

Примечание

Кнопка выбора способа привязки доступна только при активизации инструмента Level Dimension (Отметки уровня) или в режимах построения стен, колонн, балок или вставки библиотечных объектов. Вид кнопки меняется в зависимости от установленного способа привязки.

Отметки возвышений на плане этажа могут быть привязаны к следующим объектам проекта:

•

– без привязки. В этом случае привязка осуществляется к уровню текущего этажа;

•

– к перекрытию;

•

– к скату крыши;

•

– к 3D-сетке.

Поскольку разные точки двух последних объектов могут иметь разные возвышения, привязка будет осуществляться к точке, на которой произведен щелчок кнопкой мыши при указании отметки возвышения.

Для построения отметки возвышения необходимо сделать следующее.

1. Активизировать инструмент Level Dimension (Отметки уровня).

2. Настроить параметры отметки возвышения.

3. Выбрать уровень отсчета и способ привязки точки возвышения к объекту проекта.

4. Щелкнуть кнопкой мыши в необходимой точке плана этажа (рис. 10.28).

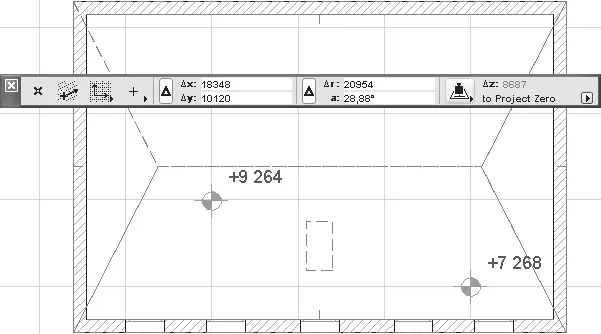

Рис. 10.28. Построение отметок возвышений на плане этажа

Выносные надписи используются для нанесения на чертежи дополнительной информации, которая может быть текстовой, графической или совместной. Для создания выносных надписей в ArchiCAD имеется инструмент Label (Выносная надпись)

который расположен в разделе Document (Документ) палитры ToolBox (Палитра инструментов). При щелчке на этой кнопке появляются настройки выносных надписей на информационной палитре (рис. 10.29).
