Рис 1029 Настройки выносных надписей на информационной палитре Настройка - фото 822

Рис. 10.29. Настройки выносных надписей на информационной палитре

Настройка выносных надписей

Кнопка Settings Dialog (Окно настроек)

открывает окно настройки выносных надписей по умолчанию рис 1030 Рис - фото 823

открывает окно настройки выносных надписей по умолчанию (рис. 10.30).

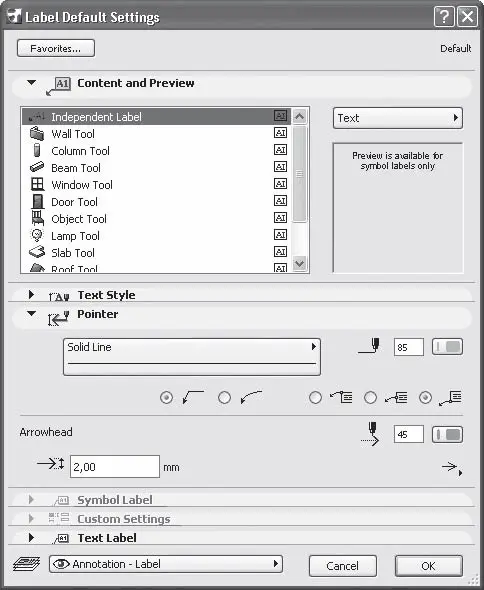

Рис 1030 Окно параметров выносных надписей Настройки выносных надписей - фото 824

Рис. 10.30. Окно параметров выносных надписей

Настройки выносных надписей сгруппированы в шести областях:

• Content and Preview (Содержимое и просмотр);

• Text Style (Стиль текста);

• Pointer (Линия выносной надписи);

• Symbol Label (Символ выносной надписи);

• Custom Settings (Специальные параметры);

• Text Label (Текст выносной надписи).

Мы не будем рассматривать области Text Style (Стиль текста) и Custom Settings (Специальные параметры), так как все параметры первой вам уже знакомы, а вторая недоступна, поскольку в стандартной поставке ArchiCAD нет символов выносной надписи, параметры которых устанавливаются в этой области.

В области Content and Preview (Содержимое и просмотр) расположены три элемента управления.

• Список объектов ArchiCAD, с которыми могут быть связаны выносные надписи. С каждым из объектов можно связать выносную надпись, которая будет появляться на плане этажа при щелчке кнопкой мыши на этом объекте при активном инструменте создания выносных надписей. Кроме стандартных объектов ArchiCAD, в списке присутствует объект Independent Label (Независимая выносная надпись), который не привязан ни к одному из объектов.

• Кнопка, открывающая меню стандартных выносных надписей. Выносная надпись может быть либо просто текстом, либо библиотечным объектом. При необходимости библиотечный объект можно создать, описав его на языке GDL-сценариев. Для создания GDL-объектов используется команда File → Libraries and Objects → New Object (Файл → Библиотеки и объекты → Создать объект). При выборе связанных выносных надписей можно использовать в качестве выносной надписи появляющиеся в меню идентификаторы объектов.

• Поле предварительного просмотра, в котором отображается выносная надпись, представляющая собой библиотечный объект (если он имеет возможность предпросмотра).

В области Pointer (Линия выносной надписи) (рис. 10.31) можно настроить такие параметры выносной надписи, как вид линии и маркера, задать точку привязки линии к текстовому блоку, размер маркера, а также выбрать перья для отображения линии выносной надписи и ее маркера.

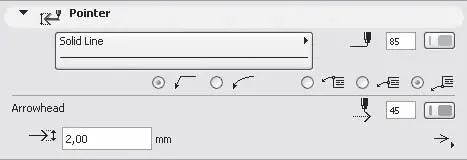

Рис 1031 Область Pointer Линия выносной надписи Область Symbol Label - фото 825

Рис. 10.31. Область Pointer (Линия выносной надписи)

Область Symbol Label (Символ выносной надписи) доступна при выборе в качестве выносной надписи библиотечного объекта и содержит его настройки. Вид и количество параметров зависят от конкретного объекта.

Примечание

При выборе в качестве выносной надписи библиотечного объекта становится недоступной область Text Label (Текст выносной надписи).

Область Text Label (Текст выносной надписи) активна при выборе в качестве выносной надписи объекта Text (Текст) (рис. 10.32). Область Symbol Label (Символ выносной надписи) в этом случае недоступна.

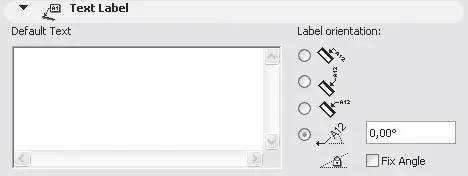

Рис 1032 Область Text Label Текст выносной надписи В поле Default Text - фото 826

Рис. 10.32. Область Text Label (Текст выносной надписи)

В поле Default Text (Текст по умолчанию) вводится текст, который будет ассоциирован с выносной надписью. Переключатель Label Orientation (Ориентация выносной надписи) имеет четыре положения, причем для независимой выносной надписи доступно только последнее, определяющее угол наклона выносной надписи, который вводится в текстовом поле Set Custom Angle (Произвольный угол наклона). Установка флажка Fix Angle (Блокировать угол)защищает значение введенного угла от случайных изменений.

При выборе выносной надписи, связанной с объектом, доступны еще три положения переключателя Label Orientation (Ориентация выносной надписи). Верхняя ориентирует надпись в соответствии с углом наклона объекта, следующие две – вертикально и горизонтально.

Построение выносных надписей

Рассмотрим примеры построения зависимых и независимых выносных надписей.

Построение зависимых выносных надписей

Для создания зависимых выносных надписей сделайте следующее.
