С помощью рассматриваемого инструмента можно строить отметки возвышений и на плане этажа. В этом случае отсчет ведется от точки начала установленной системы координат и указывается значение координаты Y. Однако построение фасадов на плане этажа противоречит концепции разработки проектов ArchiCAD и допускается только в особых случаях.

• Во-вторых, он, в силу своей специфики, изменяет состав параметров окна настройки линейных размеров и соответственно информационной палитры.

При активизации инструмента построения отметок возвышений окно параметров линейных размеров изменяется (рис. 10.19).

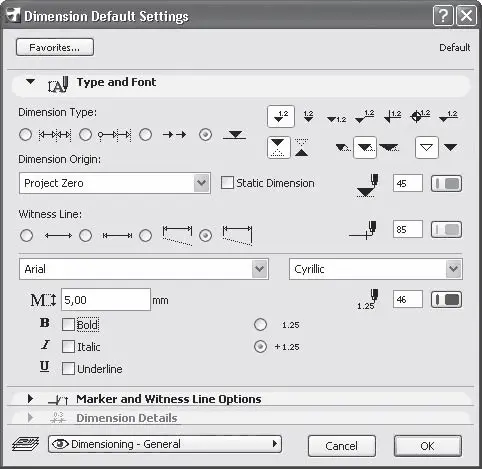

Рис. 10.19. Настройки отметок возвышений

Как можно видеть, в окне произошли следующие изменения:

• появился раскрывающийся список выбора уровня, относительно которого будет измеряться возвышение;

• кнопка выбора вида маркера заменилась на набор элементов выбора вида маркера;

• вместо переключателя, определяющего размещение текста относительно размерной линии, появился переключатель, задающий наличие знака перед значением уровня;

• область Dimension Details (Детали размеров) стала недоступной.

Рассмотрим по порядку эти изменения.

В списке стандартных уровней, помимо нулевого уровня проекта и двух базовых уровней, определяемых пользователем, можно выбрать возвышение относительно пользовательской системы координат. Эта возможность доступна, если положение точки отсчета стандартной системы координат изменено пользователем.

Настройки вида маркера (рис. 10.20) расположены в два ряда.

Рис. 10.20. Настройки вида маркера отметки возвышений

Щелчком кнопки мыши на элементах, расположенных в первом ряду, выбирается общий вид маркера. Вариант изображения значка выбранного маркера уточняется с помощью трех переключателей, расположенных во втором ряду. Первый переключатель определяет размещение значка маркера относительно горизонтали возвышения – сверху или снизу. С помощью второго переключателя выбирается форма значка маркера. Третий переключатель задает закраску значка маркера.

При выборе изображения маркера в виде значка отметки уровня на плане этажа (окружности, разделенной на четыре сектора) нижний ряд элементов управления изменяется (рис. 10.21).

Рис. 10.21. Элементы управления видом маркера на плане этажа

Первый переключатель определяет положение размерного текста относительно значка маркера, второй – закраску значка.

Переключатель, задающий наличие знака перед значением уровня, имеет два положения. При выборе первого знак + (плюс) при положительном возвышении не отображается. При выборе второго – показывается. При отрицательном возвышении знак – (минус) ставится вне зависимости от положения этого переключателя.

При выборе инструмента построения отметок возвышений изменяется также вид информационной палитры (рис. 10.22).

Рис. 10.22. Вид информационной палитры при активизации инструмента отметок возвышений

На информационной палитре становятся доступными рассмотренные выше параметры отметок возвышений.

Отметки возвышений на разрезах/фасадах создаются точно так же, как и линейные размерные цепи.

1. Создайте проект, подобный показанному на рис. 10.23.

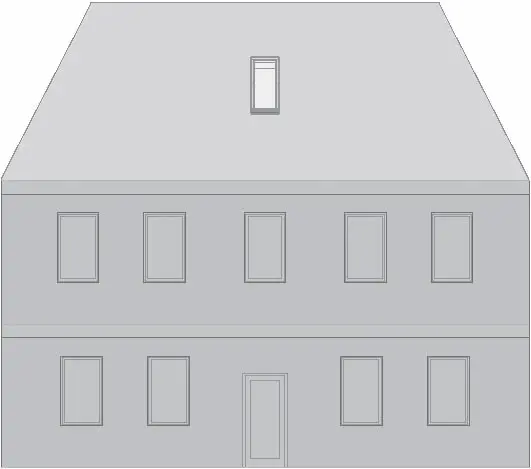

Рис. 10.23. Пример построения возвышений

2. Перейдите в окно фасадов, дважды щелкнув кнопкой мыши на одном из элементов списка Elevations (Разрезы/фасады) палитры Navigator (Навигатор).

3. Активизируйте инструмент построения отметок возвышений и настройте его параметры.

4. Последовательно щелкните кнопкой мыши на точках, возвышения которых необходимо построить. Указанные точки будут помечены маркерами, представляющими собой круг с осевыми линиями.

Примечание

При щелчке кнопкой мыши на свободном поле чертежа маркеры будут иметь вид квадратов с осевыми линиями.
