Для создания сплайнового текста выполните следующие действия.

1. На вкладке Create(Создание) командной панели щелкните на кнопке Shapes(Формы) и выберите из раскрывающегося списка строку Splines(Сплайны).

2. В свитке Object Type(Тип объекта) нажмите кнопку Text(Сплайновый текст). В результате в области свитков командной панели появятся параметры сплайнового текста (рис. 2.20).

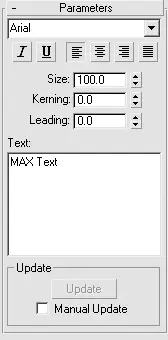

Рис. 2.20.Свиток настроек Parameters (Параметры) объекта Text (Сплайновый текст)

3. В раскрывающемся списке в верхней части свитка Pa rameters(Параметры) выберите гарнитуру шрифта.

4. Задайте начертание шрифта, выбрав наклонный или подчеркнутый.

5. Установите режим выравнивания строк: Align Left(По левому краю), Align Center(По центру), Align Right(По правому краю) или Justify(По ширине).

6. При помощи параметров Size(Размер), Kerning(Кернинг) и Leading(Интерлиньяж) определите значения размера, межсимвольного и межстрочного интервалов соответственно.

7. В текстовое поле введите нужный текст, набрав его с клавиатуры или вставив из буфера обмена.

8. Разместите набранный текст в любом из окон проекций, щелкнув в поле окна кнопкой мыши.

9. При необходимости измените параметры созданного текста.

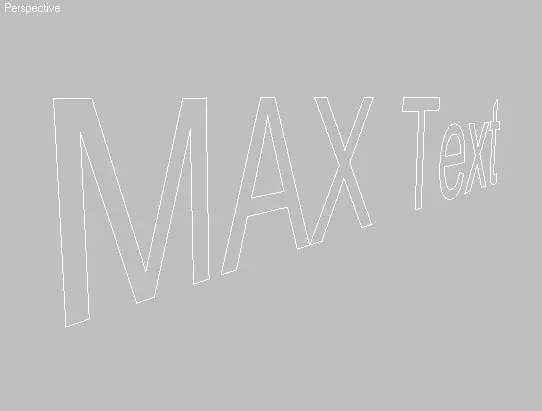

На рис. 2.21 представлен сплайновый текст с параметрами, заданными по умолчанию.

Рис. 2.21.Объект Text (Сплайновый текст) с параметрами, заданными по умолчанию

Составные объекты (Compound Objects) в 3ds Max 2008 представлены отдельной группой категории Geometry(Геометрия) вкладки Create(Создание) командной панели. Как правило, это тела, состоящие из двух и более простых объектов, рассмотренных выше (трехмерных объектов или форм).

Составные объекты позволяют моделировать тела сложной формы (например, машиностроительные детали) и применять к ним анимацию (например, анимировать процесс создания формы сечением по пути).

К составным объектам относятся следующие.

• Morph(Морфинговые) – сложные объекты, позволяющие осуществлять анимированный переход исходного объекта в целевой с использованием промежуточных фазовых объектов.

• Conform(Согласованные) – вершины исходного объекта проецируются на поверхность целевого. Таким способом имитируются эффекты таяния свечи, плавления льда, растекания лужи воды и т. п.

• BlobMesh(Капля) – системы частиц или геометрические наборы сфер, которые позволяют имитировать жидкую субстанцию. Таким образом можно создавать струю воды, вытекающую из крана.

• Boolean(Булев) – составные объекты, полученные путем объединения, пересечения или вычитания двух других трехмерных объектов. Для выполнения булевых операций два исходных объекта должны пересекаться в некоторой области пространства.

• Loft(Лофтинговые) – трехмерные тела, построенные на основании объектов форм методом лофтинга, то есть размещением набора характерных сечений объекта вдоль траектории пути.

• Scatter(Распределенные) – совокупность копий одного объекта, распределенных на поверхности другого объекта. Чаще всего используются для имитации стеблей травы, стада животных, группы деревьев и т. п.

• Connect(Соединенные) – объект, создающий соединение в отверстиях на поверхности двух объектов.

• ShapeMerge(Слитые с формой) – объект, позволяющий создавать отверстия и проемы на поверхности трехмерного тела с использованием сплайновой формы. В этом случае контур сплайна используется в качестве секущих кромок и проецируется на поверхность каркасного объекта.

• Terrain(Рельеф) – объект, генерирующий трехмерный рельеф горного ландшафта на основе замкнутых сплайнов, представляющих собой изолинии высот, аналогично представленным на картах местности.

• Mesher(Сеточные) – составной объект, конвертирующий процедурные объекты (например, системы частиц) в объекты сетки, к которым в дальнейшем могут применяться модификаторы формы.

• ProBoolean(Pro Булев) – добавляет функциональности к традициннному объекту Boolean(Булев), например позволяет одновременно объединять несколько объектов, каждый из которых может использовать собственную булеву операцию.
