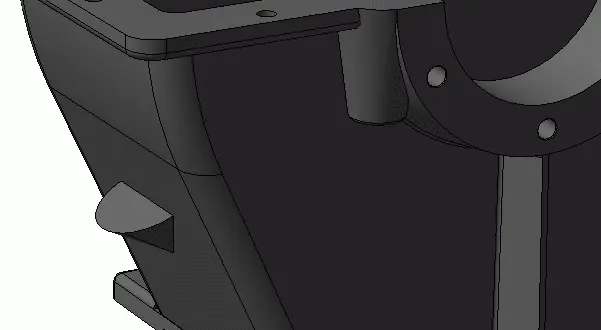

Рис 3.91.Начало формирования ниши в корпусе под маслоуказательный жезл

4. Создайте еще один эскиз в этой же плоскости. В нем разместите один отрезок, который обозначит опорную поверхность ниши. Скопируйте его из чертежа, но обязательно проследите, чтобы его первая точка не располагалась на передней стенке редуктора, а лишь максимально приближалась к ней. Вторая точка отрезка должна немного выступать за контур-образующую ниши (рис. 3.92).

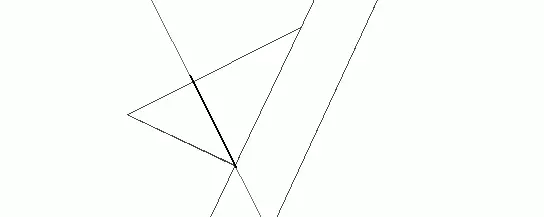

Рис. 3.92.Эскиз для формирования опорной поверхности под жезл

4. Основываясь на последнем эскизе, выполните команду Сечение по эскизу панели Редактирование детали. Проследите, чтобы на панели свойств было выбрано прямое направление отсечения.

5. Создайте еще один эскиз на плоской грани, образованной сечением по эскизу. В нем прямо под ручкой постройте окружность с диаметром, равным диаметру ступени жезла (рис. 3.93). С помощью измерений на чертеже определяем этот диаметр (он составляет 16 мм). Для данного эскиза проделайте операцию вырезания выдавливанием на расстояние 12 мм в прямом направлении (глубину вырезания также получаем с чертежа).

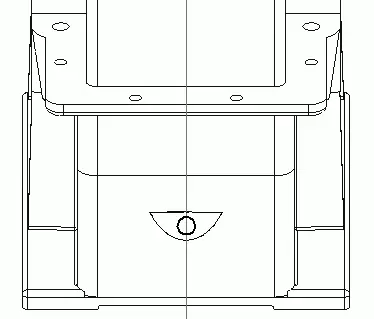

Рис. 3.93.Эскиз первого отверстия в нише

6. Аналогично выполните еще одно вырезание, уже собственно отверстия в корпусе под жезл. Разместите окружность диаметром 9 мм на той же плоскости, что и предыдущий эскиз. Величину выдавливания определите произвольно, исходя из того, что отверстие должно насквозь проходить через переднюю стенку, но при этом не затронуть днище корпуса. Рекомендую принять расстояние вырезания равным 100 мм. Проследите также, чтобы центры окружностей двух последних эскизов точно совпадали (можно просто скопировать первую окружность во второй эскиз, привязываясь к началу координат, а потом уменьшить ее диаметр до 9 мм), иначе отверстия в нише будут несоосны. Полученное отверстие для маслоуказательного жезла показано на рис. 3.94.

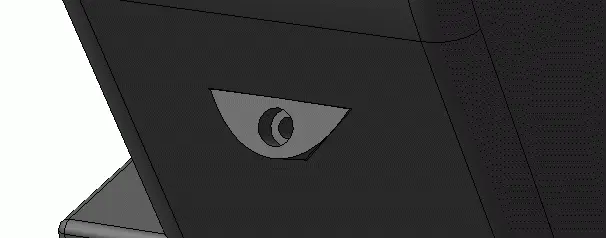

Рис. 3.94.Ниша под маслоуказательный жезл

И последнее – вырежьте в опорных лапах отверстия под фундаментные болты.

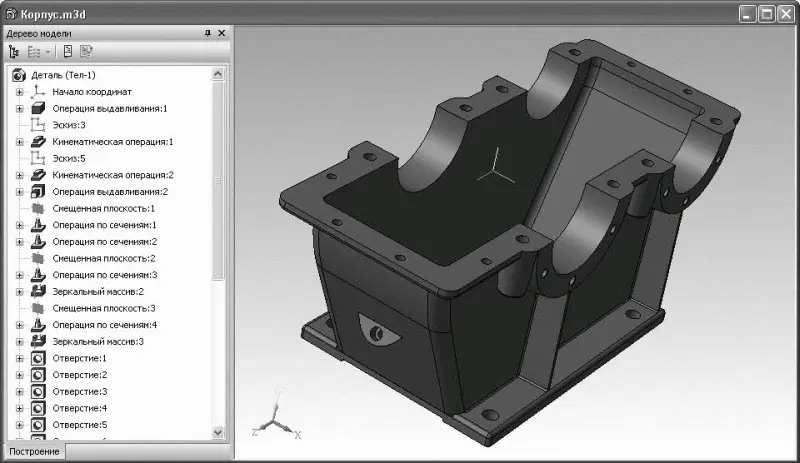

Таким образом, мы завершили создание сложной модели корпуса одноступенчатого редуктора, для чего нам пришлось выполнить более трех десятков формообразующих операций и множество сложнейших эскизов (рис. 3.95).

Рис. 3.95.3D-модель корпуса редуктора

Если у вас возникнут затруднения на любом этапе построения, загрузите и проанализируйте модель из файла Корпус.m3d, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический. При необходимости запустите редактирование любой трехмерной операции, чтобы ознакомиться с ее настройками, или редактирование эскиза, чтобы детально изучить находящееся в нем изображение.

Еще одна корпусная деталь не менее сложной конфигурации, чем корпус, – это крышка редуктора. Несмотря на некоторые существенные отличия внешнего вида, порядок ее построения будет таким же, как и процесс создания корпуса. Более того, большинство конструктивных элементов (фланцы, места крепления крышек подшипников, бобышки) выполняются аналогично тем же элементам на корпусе редуктора. С учетом этого процесс формирования трехмерной модели крышки будет приведен в упрощенном виде.

Создайте новый документ, установите ориентацию Изометрия XYZ и сохраните его в папку проекта под именем Крышка редуктора.m3d.

1. Первым шагом, как и при выполнении модели корпуса, будет создание фланца крышки. Это просто сделать: выделите плоскость ZX , создайте в ней эскиз продольного сечения фланца, после чего выдавите его в прямом направлении на расстояние 10 мм (толщина фланца крышки редуктора). Эскиз фланца можете скопировать из модели корпуса – его при этом не придется как-либо редактировать или поворачивать, достаточно будет просто скопировать в буфер обмена из одного эскиза и вставить из буфера в другой.
