Модели маслоудерживающих колец находятся в файлах Кольцо маслоудерживающее 1.m3d и Кольцо маслоудерживающее 2.m3d, которые находятся в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска (здесь и далее индекс 1 означает ведущий вал, 2 – ведомый).

Не намного сложнее построение сквозной крышки подшипника (их также должно быть две: на тихоходном и быстроходном валах). Сначала выполняется операция вращения эскиза, который содержит контур сечения половины крышки и ось вращения, а затем на фланцах крышки вырезаются отверстия диаметром 12 мм под фиксирующие винты (рис. 3.106). Эскиз скопируйте из верхнего вида чертежа редуктора (его даже не придется редактировать).

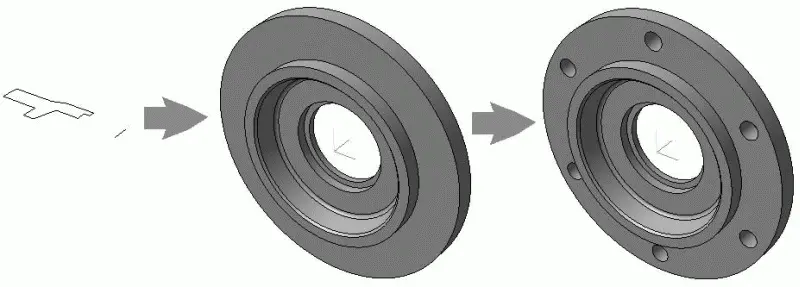

Рис. 3.106.Построение 3D-модели сквозной крышки подшипника

Файлы деталей сквозных подшипниковых крышек Крышка подшипника сквозная 1.m3d и Крышка подшипника сквозная 2.m3d находятся в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Глухие крышки строятся подобно сквозным (их также должно быть две). Отличие состоит только в том, что в глухих крышках нет отверстия для выхода вала, поэтому эскиз их базовой операции вращения незамкнут (его концы лежат на оси вращения). Это стоит учитывать при настройке параметров вращения: на панели свойств необходимо будет установить способ выполнения операции – сфероиди отключить создание тонкой стенки. В остальном порядок построения такой же, как и для сквозных крышек: скопировав в эскиз из чертежа контур половины сечения глухой крышки: выполняем команду Операция вращения, после чего на фланцах вырезаем шесть отверстий, размещенных на окружности соответствующего диаметра (рис. 3.107, а ). Файлы деталей глухих крышек подшипника Крышка подшипника глухая 1.m3d и Крышка подшипника глухая 2.m3d находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический. Такие детали как маслоуказательный жезл (рис. 3.107, б ) и кольцо распорное (рис. 3.107, в ), вообще созданы одной операцией. Полагаю, имея под рукой чертеж редуктора, вам не составит особого труда взять из него нужные эскизы и самостоятельно создать данные детали. Соответствующие файлы Маслоуказательный жезл.m3d и Кольцо распорное.m3d находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический.

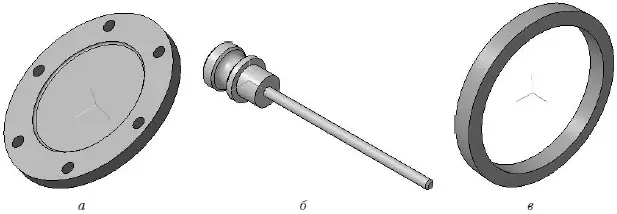

Рис. 3.107.Детали редуктора: глухая крышка подшипника ( а ), маслоуказательный жезл ( б ), кольцо распорное ( в )

На этом первый этап создания трехмерной модели одноступенчатого цилиндрического редуктора (построение всех деталей, входящих в агрегат) можно считать завершенным. Наступило время перейти к сборке.

Сборка является завершающим этапом разработки (проектирования) любого изделия. Как правило, процесс сборки намного проще процесса построения сложной 3D-модели. Однако это не означает, что при собирании механизма не возникает никаких проблем. Иногда правильно соединить два компонента очень сложно.

Именно поэтому ранее неоднократно акцентировалось внимание на том, что детали следует строить так, чтобы их как можно легче было помещать в сборку. Сейчас вы поймете, что наши усилия при размещении эскизов для вырезания первой пары зубьев на шестерне и колесе были не напрасны.

В этом разделе вы научитесь вставлять в сборку стандартные или библиотечные компоненты (болты, гайки, шайбы, подшипники), правильно сопрягать компоненты, а также копировать компоненты с помощью команд создания массивов.

Создайте документ КОМПАС-Сборка, установите в нем ориентацию Изометрия XYZ и сохраните его в папку проекта под именем _РЕДУКТОР.a3d. Закройте все лишние графические и трехмерные документы, чтобы не мешали работать, и приступайте к сборке.

1. Нажмите кнопку Добавить из файла на панели инструментов Редактирование сборки. Система выдаст стандартное окно открытия файла, в котором вам необходимо перейти в папку, в которой хранятся все файлы проекта. Проследите, чтобы в раскрывающемся списке Тип файла был выбран пункт КОМПАС-Детали (*.m3d). Выберите файл под названием Колесо зубчатое.m3d (в окне предварительного просмотра справа от списка файлов должна отобразиться содержащаяся в нем модель) и нажмите кнопку Открыть. Окно открытия файла исчезнет, а в сборке появится фантомное отображение модели зубчатого колеса, которое будет перемещаться по документу за указателем мыши (рис. 3.108). Фантом добавляемого компонента привязан к указателю в точке начала своей локальной системы координат (ЛСК).
