10. После вставки подшипника создайте сопряжение Соосность цилиндрической поверхности его внутреннего кольца и поверхности участка вала под подшипник, а также сопряжение Совпадение объектов между боковой плоской гранью внутреннего кольца и поверхностью выступа на маслоудерживающей крышке, в которую должно упереться внутреннее кольцо подшипника. Первый подшипниковый узел успешно собран (рис. 3.115).

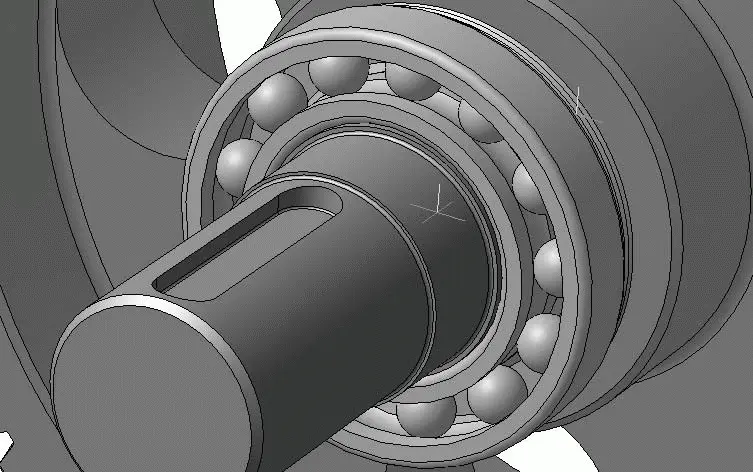

Рис. 3.115.Подшипниковый узел ведомого вала

Все остальные подшипниковые узлы собрать еще проще, поскольку ни в одном из них нет распорного кольца, а маслоудерживающие кольца упираются прямо в бурт вала. Подшипники ведущего вала-шестерни также вставьте из библиотеки стандартных изделий. Их размеры приведены в гл. 2.

11. В реальном производстве после запрессовки подшипников на вал весь комплекс (зубчатое зацепление) вставляется и фиксируется в корпусе редуктора. Поступим и мы таким же образом и добавим в сборку корпус. Для этого вставьте модель корпуса из файла в точку начала координат и зафиксируйте его (не забывайте давать понятные имена компонентам в дереве сборки). Подшипниковые узлы установятся точно в отведенные им места в корпусе редуктора (рис. 3.116).

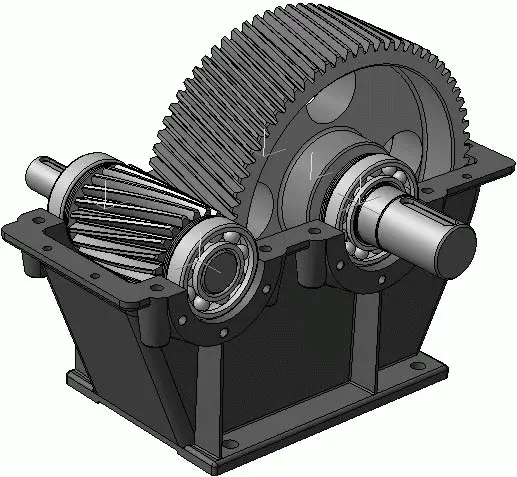

Рис. 3.116.Сборка подшипниковых узлов и вставка зубчатой передачи в корпус

12. В отверстие на передней стенке редуктора можете сразу вставить маслоуказательный жезл. Сначала нужно будет выполнить сопряжение Соосность для цилиндрических поверхностей в отверстии корпуса и на самом жезле, после чего установить касание нижней грани ручки жезла и опорной поверхности ниши. Как обычно, зафиксируйте добавленный компонент и измените его название в дереве модели.

13. Установите крышку редуктора на корпус. Ее также достаточно просто вставить в точку начала координат сборки и зафиксировать (рис. 3.117).

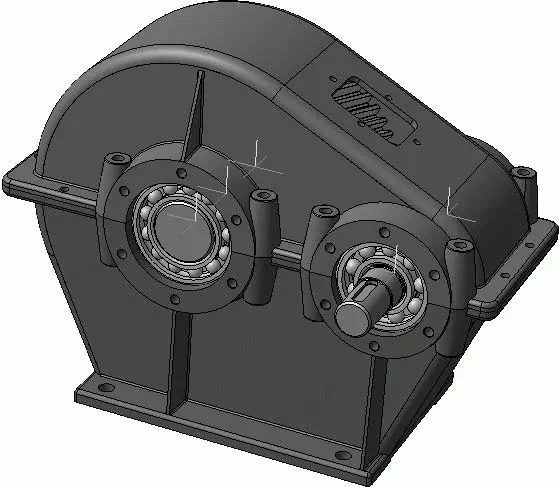

Рис. 3.117.Добавление крышки редуктора

Следующим шагом в сборке редуктора будет фиксация подшипников от осевых смещений, то есть установка и привинчивание крышек подшипников. В качестве примера рассмотрим посадку и крепление глухой крышки подшипника ведомого вала, все остальные устанавливаются подобным образом.

Вставьте крышку из файла Крышка подшипника глухая 2.m3d и создайте сопряжение Соосность между отверстием под крышку (в корпусе или крышке редуктора – не имеет особого значения) и какой-либо цилиндрической поверхностью на самой крышке (рис. 3.118). Добавьте сопряжение Совпадение объектов, чтобы фланец крышки лег точно на поверхность мест крепления крышки. Проследите, чтобы отверстия под фиксирующие винты в крышке подшипника совпали с отверстиями на корпусе и крышке редуктора.

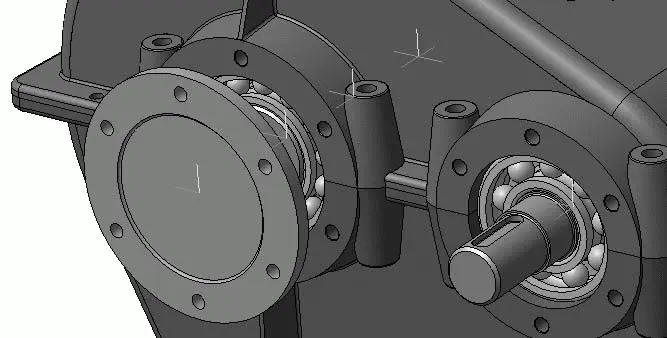

Рис. 3.118.Установка крышки подшипника

Откройте окно менеджера библиотек при помощи одноименной кнопки на панели инструментов Стандартная. В разделе Машиностроение запустите библиотеку крепежа, в ней перейдите в папку БОЛТЫ и дважды щелкните на строке Болты с шестигранной головкой. В результате появится диалоговое окно, в котором вам следует настроить требуемые параметры вставляемого крепежного элемента. Из раскрывающегося списка Диаметр выберите значение 12, а в списке Длина установите 35, все остальные настройки оставьте без изменений. Нажмите кнопку OK, чтобы начать вставку болта в сборку.

Теперь научимся пользоваться автосопряжениями при вставке моделей. Система КОМПАС-3D позволяет при вставке библиотечных деталей в сборку сразу накладывать на них определенные сопряжения, чтобы после завершения вставки компонент был расположен точно в нужном месте и принял необходимую ориентацию в пространстве.

Для этого после закрытия диалогового окна библиотеки подведите указатель к отверстию в крышке, в которое должен быть вставлен болт. Когда грани отверстия подсветятся голубоватой пунктирной линией, а около указателя появится условное изображение поверхности, щелкните в окне кнопкой мыши. Болт еще не зафиксирован, но теперь его фантом будет перемещаться только вдоль оси указанной цилиндрической поверхности (отверстия в крышке подшипника). Чтобы зафиксировать шапочку болта, подведите указатель к поверхности фланца крышки, с которой должна стыковаться опорная поверхность шапочки, и один раз щелкните кнопкой мыши. Болт будет установлен. Чтобы зафиксировать его, нажмите кнопку Создать объект или воспользуйтесь сочетанием клавиш Ctrl+Enter (рис. 3.119).
