Оставшиеся два отверстия во фланцах по боках редуктора придется заполнить вручную, поскольку создавать массив из двух компонентов нецелесообразно.

Для завершения нажмите кнопку Перестроить и сохраните сборку.

Мы подошли к завершающему этапу построения сборки. Нам осталось только закрыть смотровое отверстие крышкой, вставить в эту крышку ручку-отдушину, позволяющую выходить наружу нагретым газам при интенсивной работе редуктора, и закрепить данную крышку болтами.

Уверен, что самостоятельно создать модели крышки смотрового отверстия и ручки-отдушины для вас уже не проблема. Эскиз операции вращения для получения модели ручки отдушины можете скопировать из чертежа. Крышку смотрового отверстия постройте, используя эскиз смотрового отверстия в крышке редуктора (габаритные размеры крышки 150 × 100 мм, диаметр отверстия под ручку – 12 мм). Эти модели вы также можете просто скопировать в папку своего проекта из файлов Крышка смотрового отверстия.m3d и Ручка-отдушина.m3d, которые находятся в папке Examples\Глава 3\Редуктор цилиндрический компакт-диска, прилагаемого к книге.

Вернемся к сборке. Вызовите команду Добавить из файла, выберите файл модели крышки смотрового отверстия и вставьте ее в любой точке над крышкой редуктора. Установите сопряжение Совпадение объектов между нижней гранью крышки смотрового отверстия и верхней плоской гранью крышки редуктора (плоскостью, на которой должна лежать крышка). После этого вызовите команду Соосность и задайте сопряжение между цилиндрическими поверхностями отверстия под болт, фиксирующий крышку смотрового отверстия, в самой крышке и в крышке редуктора (рис. 3.125). Если сопряжения наложены правильно, то все отверстия в крышке должны совпасть с отверстиями в корпусной детали. Зафиксируйте крышку и назначьте ей какое-нибудь значимое имя в дереве построений.

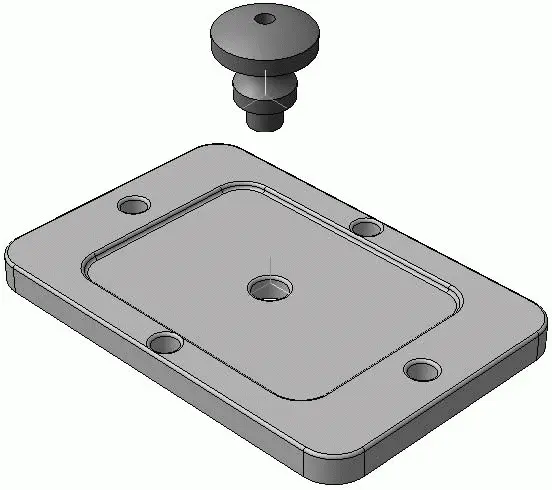

Рис. 3.124.Модели крышки смотрового отверстия и ручки-отдушины

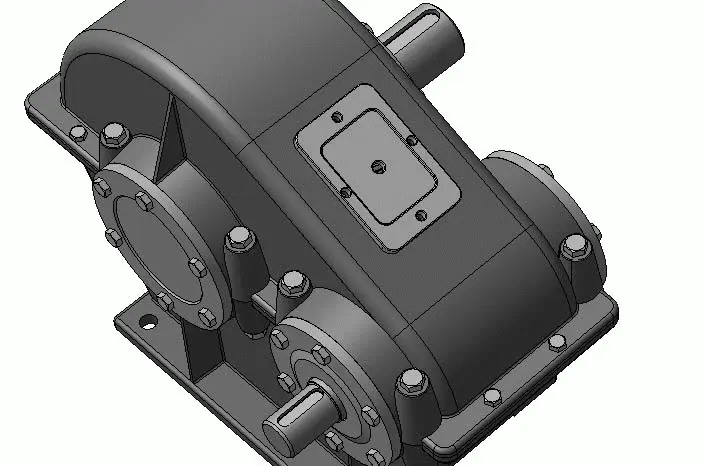

Рис. 3.125.Сопряжение крышки смотрового отверстия

Добавьте в сборку из файла модель ручки-отдушины и сопрягите ее с центральным отверстием в крышке смотрового отверстия. Для этого, как обычно, хватит последовательного применения двух сопряжений – Соосность и Совпадение объектов. После этого разместите в отверстиях крышки четыре болта (из библиотеки крепежа) диаметром 8 мм и длиной 22 мм.

Последнее, что необходимо доработать в модели редуктора, – это шпонки на валах. Я специально не описывал процесс моделирования этих деталей (хотя, в принципе, их очень просто моделировать и описывать много бы не пришлось) и не упоминал об их вставке в сборку, чтобы на их примере продемонстрировать процесс создания детали в сборке.

На некоторое время сделайте невидимыми (с помощью команды Скрыть контекстного меню каждого компонента в дереве сборки) крышку редуктора и зубчатое колесо. Это сделано для того, чтобы они не мешали нам во время построения. Выделите плоскую грань в шпоночном пазу под колесом на ведомом валу (рис. 3.126) и нажмите кнопку Создать деталь. Система предложит ввести имя создаваемого компонента и указать путь, куда сохранять файл новой детали. Назовите файл Шпонка 22.m3d (первый индекс – это номер вала, второй – номер шпонки на валу) и сохраните его в одну папку со всеми файлами редуктора.

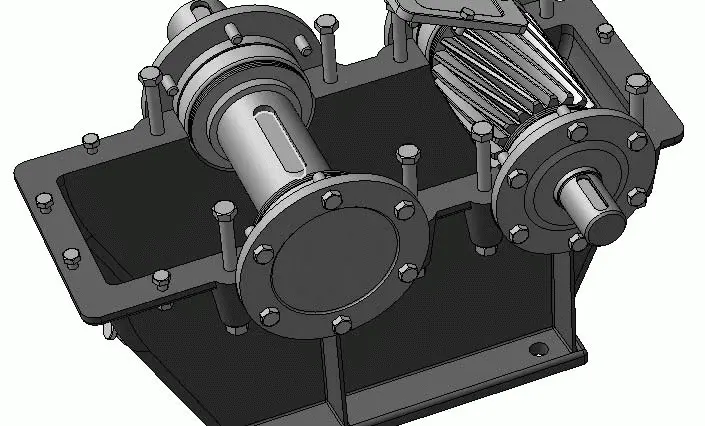

Рис. 3.126.Выделение опорной плоскости для создания детали в контексте сборки

После сохранения файла сборка перейдет в режим контекстного редактирования, все пассивные детали будут отображены зеленым цветом, а на выбранной плоскости сразу запустится процесс формирования эскиза первой (базовой) формообразующей операции новой детали. Перенесите в этот эскиз изображение профиля паза под шпонку (с чертежа или с эскиза выреза шпоночного паза в модели тихоходного вала). Создайте элемент выдавливания на построенном эскизе, величину выдавливания установите равной 14 мм (высота шпонки берется из справочной литературы), направление – прямое.

После выдавливания, не выходя из режима редактирования детали, отключите видимость ведомого вала, чтобы иметь доступ к нижней грани шпонки. С помощью операции Скругление создайте скругления радиусом 1 мм на верхней и нижней гранях шпонки. Завершите процесс контекстного редактирования детали, для чего следует отжать кнопку Редактировать на месте на панели инструментов Текущее состояние. Модель призматической шпонки, соединяющей ведомый вал с зубчатым колесом, готова, причем сразу размещена в нужном месте сборки (рис. 3.127).
