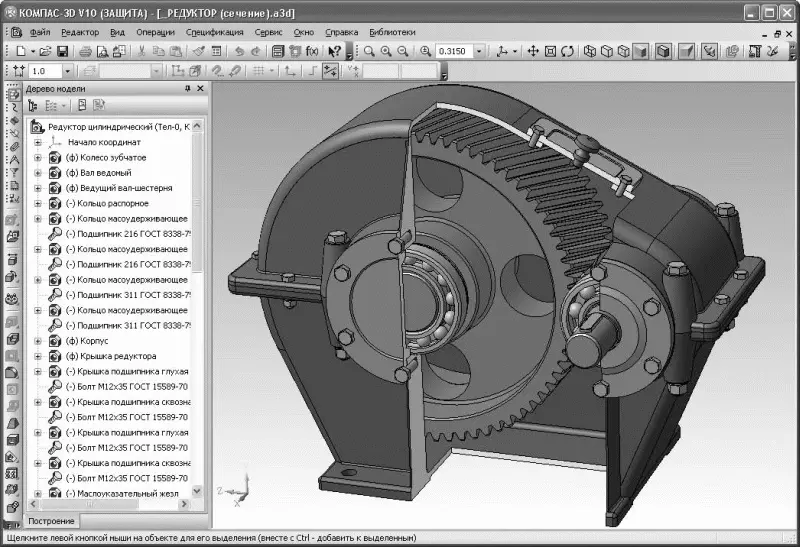

Рис. 3.130.Вырез в модели редуктора

Эта модель находится в файле _РЕДУКТОР (сечение).a3d, который находится в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

На практике нередко возникают неординарные задачи, которые очень непросто решить в системе твердотельного моделирования, но которые, в силу определенных обстоятельств, приходится выполнять именно в таких системах. Причин тому может быть много. Возможно, под рукой нет другого CAD-редактора с развитым поверхностным моделированием, или он есть, но вы недостаточно разбираетесь в нем, а времени на рассматривание примеров и изучение справки катастрофически не хватает. А может быть, вы просто не желаете изменять своим привычкам и расставаться со своей любимой графической системой. В любом случае задача сводится к выполнению в трехмерном редакторе моделей, которые очень непросто, на первый взгляд даже невозможно, выполнить. В этом разделе рассмотрим примеры создания в КОМПАС-3D объектов, которые очень сложно выполнить средствами твердотельного моделирования.

Любая пружина доставляет немало хлопот любому проектировщику независимо от того, создает он ее чертеж или трехмерную модель. К счастью, на больших сборочных чертежах пружины отрисовываются условно, но в модели (сборке) приходится выполнять полноценную модель. Вместе с КОМПАС-3D поставляется библиотека КОМПАС-Spring, специально предназначенная для расчета и проектирования различных типов пружин (сжатия, растяжения, тарельчатых), а также для автоматической генерации их чертежей или трехмерных моделей. Однако очень часто приходится моделировать какие-то особые разновидности пружин, которые не содержатся в библиотеке. К тому же, научиться самому разрабатывать различные модели пружин очень полезно, поскольку при их построении используются различные интересные подходы.

В качестве первого примера рассмотрим процесс создания трехмерной модели обычной пружины растяжения с двумя боковыми зацепами. Размеры пружины будем брать произвольными, поскольку в данном случае нам значительно важнее сам процесс моделирования, а не характеристики готовой модели.

Создайте документ КОМПАС-Деталь и сразу сохраните его на диск под именем Пружина растяжения.m3d, после чего можете приступать к построению.

1. Выделите в дереве детали ортогональную плоскость XY , перейдите на панель инструментов Пространственные кривые и нажмите кнопку Спираль цилиндрическая. На вкладках панели свойств установите параметры спирали:

· способ построения спирали – По числу витков и шагу;

· количество витков – 10 шт.;

· шаг витков – 6 мм;

· направление построения – прямое;

· направление навивки – правое;

· диаметр витков – 30 мм.

Нажмите кнопку Создать объект, чтобы завершить построение трехмерной кривой.

2. Выделите плоскость ZX и запустите процесс создания эскиза. Постройте окружность с центром в точке с координатами (15; 0) и радиусом 2,99 мм. Эта окружность будет служить эскизом сечения витка пружины. Координаты центра в плоскости эскиза выбраны с таким расчетом, чтобы начало витков спирали лежало точно в центре окружности. Радиус (чуть менее половины шага спирали) выбран с расчетом того, чтобы витки пружины плотно прилегали друг к другу, но не касались (напомню, мы моделируем пружину растяжения). Хотя можно задавать окружности немного меньший радиус.

3. Завершив построение эскиза, вызовите команду Кинематическая операция. В качестве эскиза для нее укажите эскиз с окружностью, а в качестве направляющей – цилиндрическую спираль. Создайте операцию и отключите видимость спирали-направляющей (рис. 3.131).

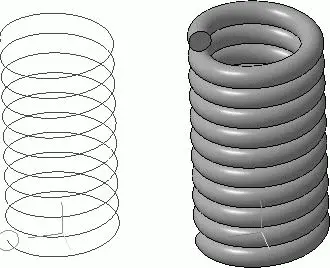

Рис. 3.131.Формирование витков пружины

Теперь необходимо «приклеить» с обеих сторон витков зацепы. Для этого необходимо будет сформировать трехмерную кривую, которая бы повторяла изгиб зацепа и брала начало на плоскости, где закончились (оборвались) витки. Я говорю об одной кривой, поскольку второй зацеп полностью симметричен, и если мы сможем выполнить его с одной стороны витков, то его создание на другой стороне не должно вызвать никаких затруднений.
