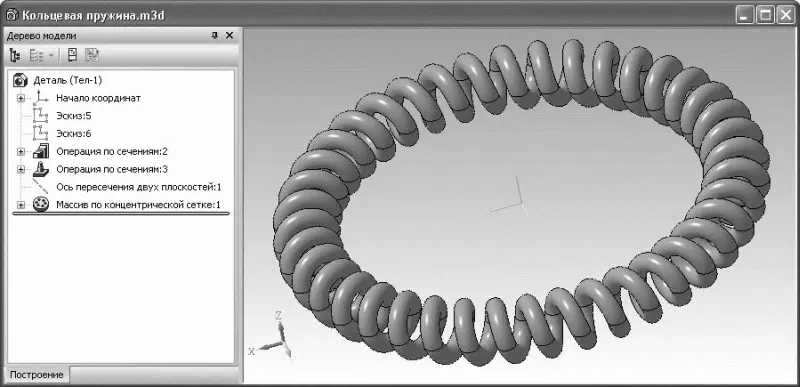

Рис. 3.139.3D-модель кольцевой пружины

Примечание

Данная модель является объектом сложной геометрии, поэтому формирование массива по концентрической сетке на компьютерах с низкой производительностью может занять очень много времени.

Файл модели кольцевой пружины Кольцевая пружина.m3d находится в папке Examples\Глава 3\Пружины компакт-диска, прилагаемого к книге.

Червячное зацепление – это один из тех типов механических передач, трехмерную модель которых выполнить совсем не просто даже опытному конструктору. В отличие от зубчатого цилиндрического зацепления, где хоть и были некоторые проблемы, но в целом принцип построения был очевиден, в червячном зацеплении все далеко не так просто. Более того, большинство конструкторских приложений (плагинов) к CAD-системам реализуют построение только цилиндрического зацепления. Я встречал очень мало программных продуктов, которые автоматически рассчитывают и строят модель червячной передачи. По этой причине данный пример, в котором описано, как правильно строить модели деталей, входящих в червячное зацепление, очень важен для любого инженера.

Предположим, необходимо спроектировать модель червячного зацепления со следующими параметрами:

• передаваемый вращающий момент – 2200 Н · м;

• угловая скорость червяного колеса – 2,5 с -1;

• передаточное число передачи u – 25;

• степень точности передачи n ст– 8;

• количество заходов червяка z ч– 2;

• коэффициент диаметра червяка q – 10;

• модуль зацепления m – 8 мм;

• размещение червяка – верхнее.

В результате проектных расчетов были получены следующие значения параметров и характеристики передачи (как и в примере с редуктором, все исходные и расчетные данные абсолютно достоверны):

• количество зубьев колеса z к– 50;

• межосевое расстояние передачи a ω – 240 мм;

• делительный диаметр колеса d к– 400 мм;

• делительный диаметр червяка d ч– 80 мм;

• ширина зубчатого венца колеса b к– 72 мм;

• длина нарезной части червяка b ч– 112 мм;

• угол подъема линии витка γ – 11,31°.

Моделирование начнем с червяка, так как это более простая деталь.

Создайте документ КОМПАС-Деталь, установите ориентацию Изометрия XYZ и сохраните документ на жесткий диск под именем Вал-червяк.m3d.

Основание вала-червяка будет выполнено вращением эскиза половины контура сечения. Для удобства последующей сборки этот эскиз следует разместить так, чтобы вал был смещен вверх по оси Y на величину межосевого расстояния. Диаметр и длину ступеней вала можете задать произвольными, важно лишь выдержать размеры нарезной части червяка: ее ширина 112 мм, а внешний диаметр 96 мм ( d ч+ 2 · m ). Эскиз должен размещаться в плоскости ZY .

Порядок построения эскиза контура вала-червяка:

1. Постройте две вспомогательных вертикальных линии, равноудаленных в обе стороны от начала координат на расстояние 56 мм ( b ч/2).

2. С помощью кнопки Осевая линия по двум точкам панели Обозначения постройте горизонтальную осевую операции вращения. Ординаты обоих концов отрезка осевой должны быть равны –240 мм (поскольку при установлении ориентации по нормали к плоскости эскиза КОМПАС переворачивает модель, то смещение эскиза должно осуществляться вниз по оси Y в эскизе).

3. Вызовите команду Параллельная прямая панели Геометрия и создайте вспомогательную горизонтальную линию выше осевой на 40 мм (половина внешнего диаметра витков червяка). Через точки пересечения этой прямой и двух вертикальных прямых постройте еще две вспомогательных линии, наклоненные к вертикали под углом 20° (половина угла профиля витка червяка).

4. Постройте еще 3–4 горизонтальных прямых, смещенных вверх от осевой. Они будут обозначать контуры ступеней вала. Рекомендую принять следующие значения диаметров: 32,36, 40 и 45 мм (смещать линии нужно на половину величины приведенных значений).

Сетка вспомогательных линий на эскизе должна выглядеть, как на рис. 3.140.

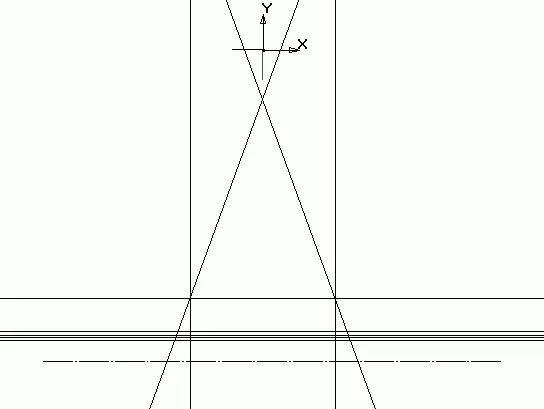

Рис. 3.140.Вспомогательная геометрия при построении эскиза контура вала-червяка

Привязываясь к узлам этой сетки, постройте контур вала-червяка (рис. 3.141) и выполните команду Операция вращения панели Редактирование детали. На эскизе лучше сразу выполнить все скругления и фаски, а в параметрах трехмерной операции не забудьте отключить создание тонкой стенки.
