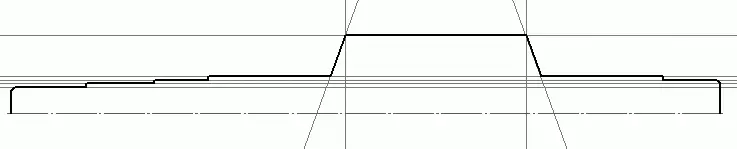

Рис. 3.141.Эскиз контура вала-червяка

Витки вала-червяка можно сформировать с помощью кинематического вырезания. В качестве траектории вырезания следует взять цилиндрическую спираль и так подобрать значения ее параметров, чтобы угол подъема спирали был равен углу подъема витков червяка, а ее диаметр – делительному диаметру червяка. Суть сборки заключается в определении такого положения эскиза для кинематической операции, чтобы после вырезания витки червяка вошли точно между зубьями червячного колеса (считаем, что на вертикальной оси червячного колеса мы построим вырез между зубьями). В этом случае не нужно изощряться и придумывать, где его разместить, как это было при построении зубчатого колеса, – смещение эскиза несложно рассчитать аналитически. Расстояние, на которое необходимо сместить эскиз от вертикальной осевой (линии, соединяющей центр колеса с центром червяка), можно принимать равным 2,5 · P или 3, 5 · P , где P – шаг витков червяка ( P = π · m , где m – модуль червячного зацепления). Желательно использовать значение с запасом (3, 5 · P ), чтобы эскиз точно вышел за пределы нарезной части червяка.

Выполните создание в плоскости ZY эскиза выреза между витками вала-червяка (рис. 3.142).

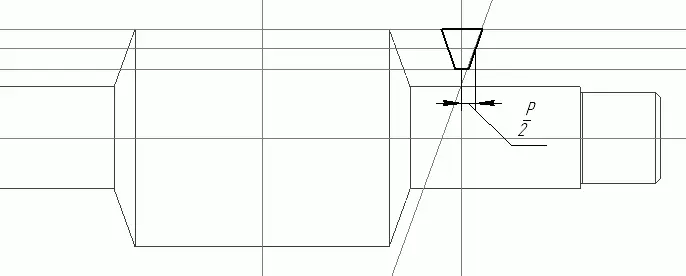

Рис. 3.142.Эскиз выреза между витками червяка

Для этого выполните следующее:

1. Постройте две вертикальных вспомогательных прямых: первую через точку начала локальной системы координат эскиза, вторую (линия симметрии будущего смещенного эскиза выреза между витками) – левее первой прямой на 87, 92 мм (3, 5 · P ).

2. Создайте четыре горизонтальных вспомогательных прямых: первая должна совпадать с осью вала-червяка (ордината – –240), остальные три обозначают диаметр впадин, вершин и делительный диаметр витков червяка (соответственно выше первой прямой на 30,40 и 48 мм).

3. Постройте вспомогательную линию, пересекающую горизонтальную прямую, которая обозначает делительный диаметр. Эту линию нужно создать в точке, которая лежит левее на 6, 28 мм ( P /4) от линии симметрии выреза между витками, и наклонить под углом 70° к горизонтали (см. рис. 3.142). Для этого вы можете воспользоваться командой Вспомогательная прямая панели Геометрия, предварительно создав на делительном диаметре точку, через которую должна пройти прямая. Смещение вспомогательной точки определено исходя из того, что расстояние вдоль оси червяка между точками пересечения делительного цилиндра и поверхностей выреза между витками равняется половине шага витков. Отсюда расстояние до точки, через которую должна пройти прямая, обозначающая контур выреза, до линии симметрии равно P /4.

4. Постройте отрезок от точки пересечения наклонной вспомогательной линии и диаметра впадин до точки пересечения этой же линии с диаметром вершин. Симметрично отобразите отрезок (выделите его и выполните команду Симметрия панели Редактирование) относительно линии симметрии эскиза. Соедините концы получившихся отрезков двумя вертикальными отрезками.

Выйдите из режима редактирования эскиза.

Эскиз для кинематического сечения мы уже выполнили. Теперь нужно создать траекторию, в качестве которой следует выполнить цилиндрическую спираль с углом подъема витков равным углу подъема витков червяка.

Для начала создадим вспомогательную плоскость (команда Смещенная плоскость панели Вспомогательная геометрия), удаленную на 87, 92 мм в обратном направлении от плоскости XY . Созданная плоскость будет опорной для спирали-направляющей и, как вы заметили, она проходит точно посередине изображения в эскизе выреза между витками червяка.

Перейдите на панель Пространственные кривые, выделите смещенную плоскость и нажмите кнопку Спираль цилиндрическая. Настройте следующие параметры спирали:

• способ построения – По шагу витков и высоте;

• шаг витков – 25, 12 мм ( P = π · m );

• высота витков (задается параметром Высота спирали) – 176 мм (значение произвольно, оно определяется конструктивно с таким расчетом, чтобы витки спирали прошли через всю нарезную часть червяка);

• направление построения – прямое;

• направление навивки – правое;

• начальный угол – 270 (при таком угле первый виток начинается точно на плоскости эскиза выреза, что является обязательным условием для корректного выполнения кинематического вырезания);
