Исходя из всего вышеизложенного, попробуем построить спирали.

Выделите плоскость XY и запустите команду Спираль цилиндрическая панели Пространственные кривые. Выберите соответствующий способ построения и задайте количество витков равное 0,25. Ординату базовой точки увеличьте на 15 мм от требуемой (с 240 до 255 мм), а диаметр задайте равным 110 мм (на 30 мм больше делительного диаметра червяка), чтобы не нарушить зацепление. Для вычисления высоты спирали воспользуемся зависимостью h = P · n = π · m · n , где n – количество витков. Подставляя имеющиеся у нас значения, мы получим высоту спирали – 6, 283 мм. Все остальные настройки оставьте заданными по умолчанию и создайте спираль.

Постройте еще одну спираль на этой же плоскости. Точку привязки, количество витков, высоту, направление навивки витков и диаметр установите такими же, как и у предыдущего объекта, измените только направление построения с прямого на обратное. Если вы все правильно настроили, обе спирали должны сходиться в одной точке на плоскости эскиза профиля выреза между зубьями (рис. 3.146).

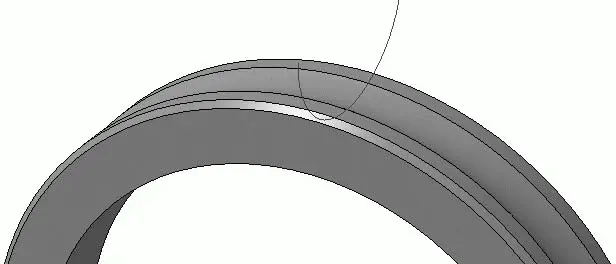

Рис. 3.146.Направляющая (две стыкующиеся дуги спиралей) для вырезания зубьев червячного колеса

Теперь дважды выполните операцию Вырезать кинематически панели Редактирование детали, используя эскиз профиля выреза и спирали-направляющие. Несмотря на то, что эскиз после выполнения первого выреза войдет в состав операции (в дереве модели будет дочерним узлом узла Вырезать кинематический элемент:1), вы можете использовать его повторно для формирования второго полувыреза. Постройте также четыре отверстия диаметром 10 мм в нижней части обода так, чтобы их центры лежали точно на окружности края обода (рис. 3.147). Отверстия создайте с помощью вырезания выдавливанием, эскиз операции разместите на торцевой поверхности колеса, а глубину выдавливания установите равной 25 мм.

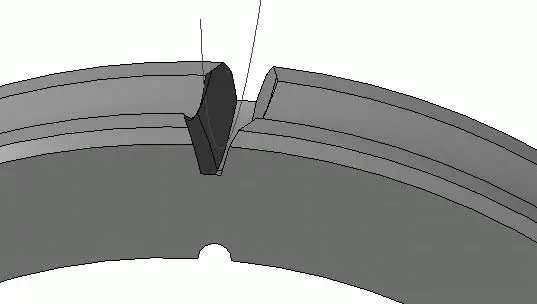

Рис. 3.147.Первый вырез между зубьями червячного колеса и отверстие под фиксирующий винт

Создайте конструктивную ось конической поверхности (совпадающую с осью колеса), после чего с помощью операции Массив по концентрической сетке панели Редактирование детали сформируйте венец червячного колеса (рис. 3.148). Копировать необходимо обе кинематические операции, составляющие вырез между зубьями, количество копий в кольцевом направлении установить равным 50. Не забудьте скрыть все вспомогательные объекты в модели: обе спирали и конструктивную ось.

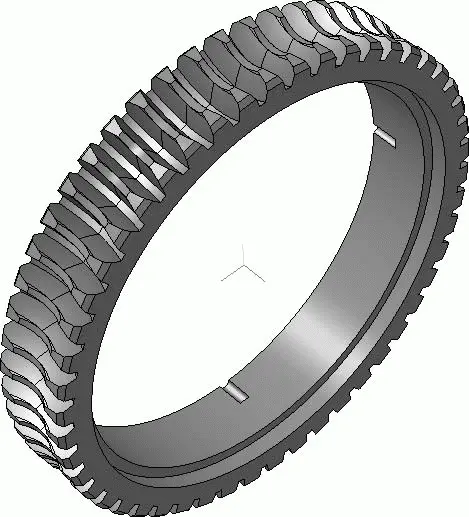

Рис. 3.148.3D-модель обода червячного колеса

Теперь постройте модель ступицы и фиксирующего винта. Винт мы не вставляем из библиотеки, потому что после привинчивания обода к ступице головки винтов спиливаются, а сами винты после этого еще нужно и раскернить. По этой причине мы сразу смоделируем винт в спиленном состоянии.

Модель ступицы вы можете выполнить произвольно, не ограничивая себя какими-либо точными размерами, за исключением того, что верхняя часть эскиза вращения основания ступицы должна точно дополнять нижнюю часть аналогичного эскиза обода (рис. 3.149). Кроме того, выступ на диске ступицы, который входит в паз на ободе, должен быть чуть ниже, чем высота этого паза.

Рис. 3.149.Эскиз для создания основания ступицы червячного колеса

Добавьте в модель круглые вырезы в диске, шпоночный паз и отверстия под винты (их эскиз должен быть точно таким, как и в ободе), после чего сохраните модель на жесткий диск (рис. 3.150).

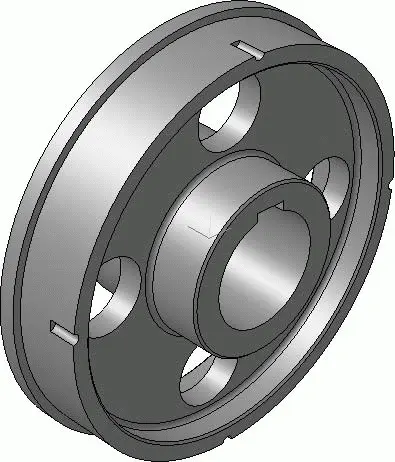

Рис. 3.150.3D-модель ступицы червячного колеса

Все детали готовы, и вы можете приступить к сборке. Несмотря на то, что червячное колесо – это составная единица, очень редко в сборке приходится разбирать или перемещать входящие в него компоненты по отдельности. По этой причине советую сначала создать сборку Червячное колесо.a3d, в которой соединить обод и ступицу, а также создать массив по кругу из четырех винтов. Винт необходимо вставить так, чтобы он немного торчал над диском.
