• точка привязки спирали – имеет координаты (240; 0);

• диаметр спирали (задается на вкладке Диаметр) – равняется делительному диаметру червяка (80 мм).

Завершив построения спирали, выполните операцию Вырезать кинематически панели Редактирование детали. Думаю, не стоит расписывать, какие объекты указывать в качестве формообразующего эскиза и траектории. Не забудьте спрятать в модели спираль, поскольку она является лишь вспомогательным объектом, а также сохранить построенную модель. При желании на внешней ступени вала можете выполнить шпоночный паз (рис. 3.143).

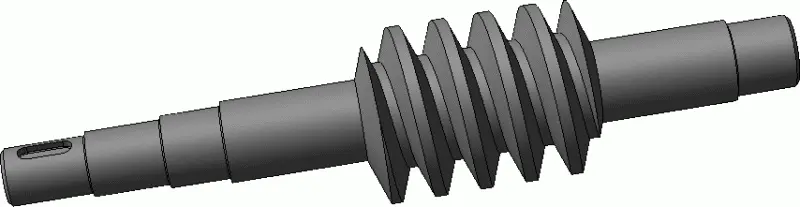

Рис. 3.143.3D-модель вала-червяка

Файл этой модели Вал-червяк.m3d находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Червячное зацепление.

Перейдем к выполнению модели червячного колеса. Колесо в червяном зацеплении очень редко представляет собой единую деталь. Причина заключается в том, что из-за большого трения в точке зацепления материал колеса должен иметь хорошие антизадирные и антифрикционные свойства. Чаще всего в качестве такого материала используют безоловянистую и оловянистую бронзы. Однако изготовление целого колеса из такого дорогостоящего материала очень невыгодно, поэтому червячные колеса, как правило, выполняют составными: обод выполняют из бронзы, а ступицу – из более дешевого материала (чугун, конструкционные стали). Обод со ступицей соединяют с помощью напресовки, фиксируют винтами и пр. В связи с этим модель червячного колеса будет выполнена как сборка, а входящие в нее ступица и обод выполнены отдельными деталями.

Самая большая проблема при формировании венца червячного колеса – это сложность точного размещения эскиза выреза, так как в отличие от цилиндрических зубчатых колес, в которых эскиз всегда перпендикулярен оси колеса (даже в косозубых колесах), плоскость этого эскиза для червячного колеса «вращается» по спирали вокруг оси колеса. По этой причине единственное место, где можно без особого труда разместить эскиз выреза, – это средняя плоскость колеса, перпендикулярная его оси. Есть, конечно, один минус: вырезать теперь придется дважды – по одному разу в каждую сторону от колеса. Эскиз должен быть выполнен, как и для обычного зубчатого колеса (две эвольвенты или дуги, если мы создаем эскиз выреза упрощенно, и соединяющие их сверху и снизу дуги), при условии, что червячное колесо не имеет смещения. По своему опыту скажу, что верхнюю дугу лучше значительно выгнуть («поднять») вверх, чтоб в модели при вырезании не образовались ненужные кромки.

Вырезать нужно кинематически. Поскольку червячное колесо входит в зацепление с червяком, то вырезы в венце колеса будут формироваться по той же траектории, что и витки червяка, то есть угол наклона линии зуба венца равен углу подъема винтовой линии червяка.

Для построения модели обода необходимо дополнительно определить некоторые параметры червячного колеса. Я не буду акцентировать внимание на расчетных формулах и методиках расчета, типичных для университетского курса деталей машин, а приведу лишь конечные результаты:

• диаметр вершин зубьев колеса – 416 мм;

• диаметр впадин – 380 мм;

• наибольший диаметр колеса – 428 мм;

• толщина обода (расстояние от линии впадин зубьев до края обода в диаметральном направлении) – 15, 6 мм.

Создайте новый документ, установите в нем ориентацию Изометрия XYZ и запустите процесс выполнения эскиза в плоскости XY . В эскизе нужно будет выполнить контур профиля поперечного сечения обода червячного колеса (рис. 3.144).

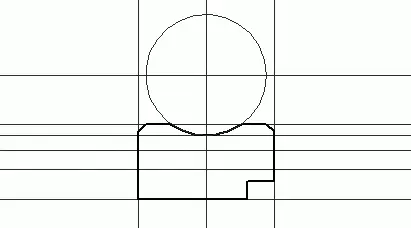

Рис. 3.144.Эскиз контура сечения обода червячного колеса

Чтобы создать контур, постройте пять горизонтальных вспомогательных прямых: первые четыре должны быть смещены относительно оси X на величину половины наибольшего диаметра, диаметра вершин, делительного и диаметра впадин, последняя прямая – размещена ниже линии, обозначающей диаметр впадин на величину толщины обода. Создайте также три вертикальные линии: две равноудаленные от оси Y на расстояние 36 мм ( b к/2) и одну, проходящую через начало координат эскиза. Проточку в ободе, в которую будет упираться выступ на диске ступицы, выполните конструктивно. Для построения дуги предварительно создайте вспомогательную окружность радиусом 32 мм и координатами центра (0; 240). С помощью команды Непрерывный ввод объектов панели Геометрия постройте контур обода (см. рис. 3.144). Выполните в контуре две фаски (4 x 45°) или во время выполнения команды Непрерывный ввод объектов, или с помощью операции Фаска панели Геометрия после создания контура. Добавьте в эскиз горизонтальный отрезок, выполненным стилем линии Осевая и проходящий через начало координат.
